手动式热缩管多角度切割工装结构

　　在线束加工、电子元器件组装、低压配电布线这类生产场景里，热缩管的定长裁切、角度裁切一直是工位上高频出现的工序，不少小批量生产、维修返修工位如果配置电动切管设备，不仅占用工位空间，还需要配套电源、气源接口，对于零散的裁切需求来说灵活性不足，这款手动式热缩管切割结构就是针对这类场景设计的无动力作业工装。

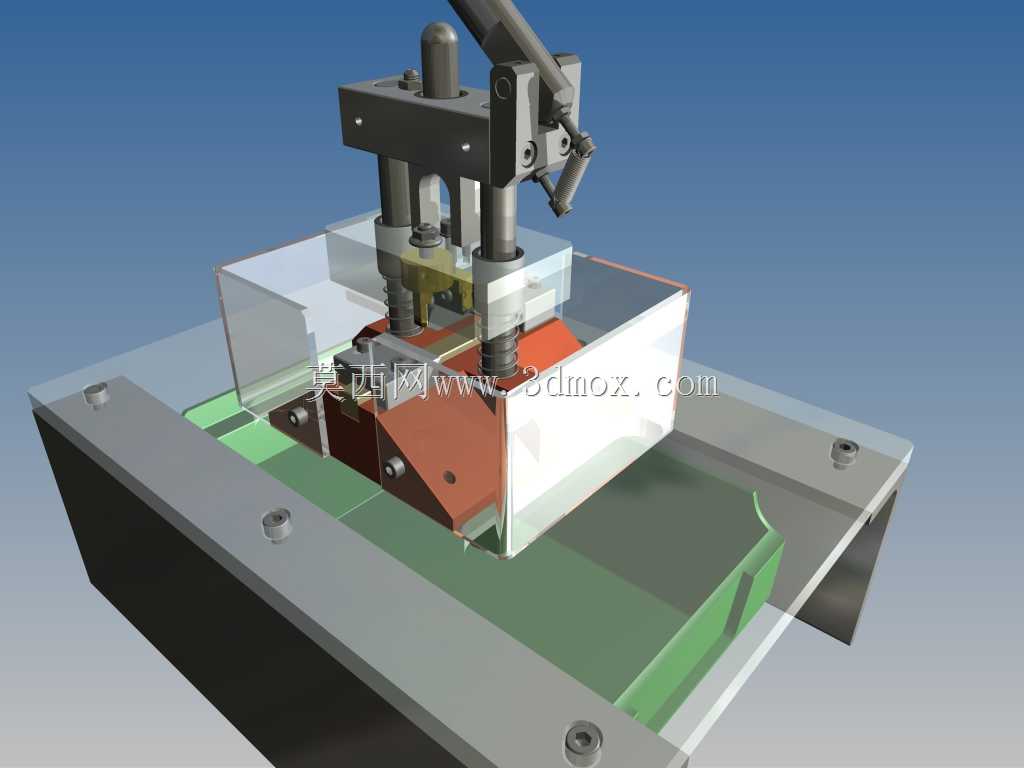

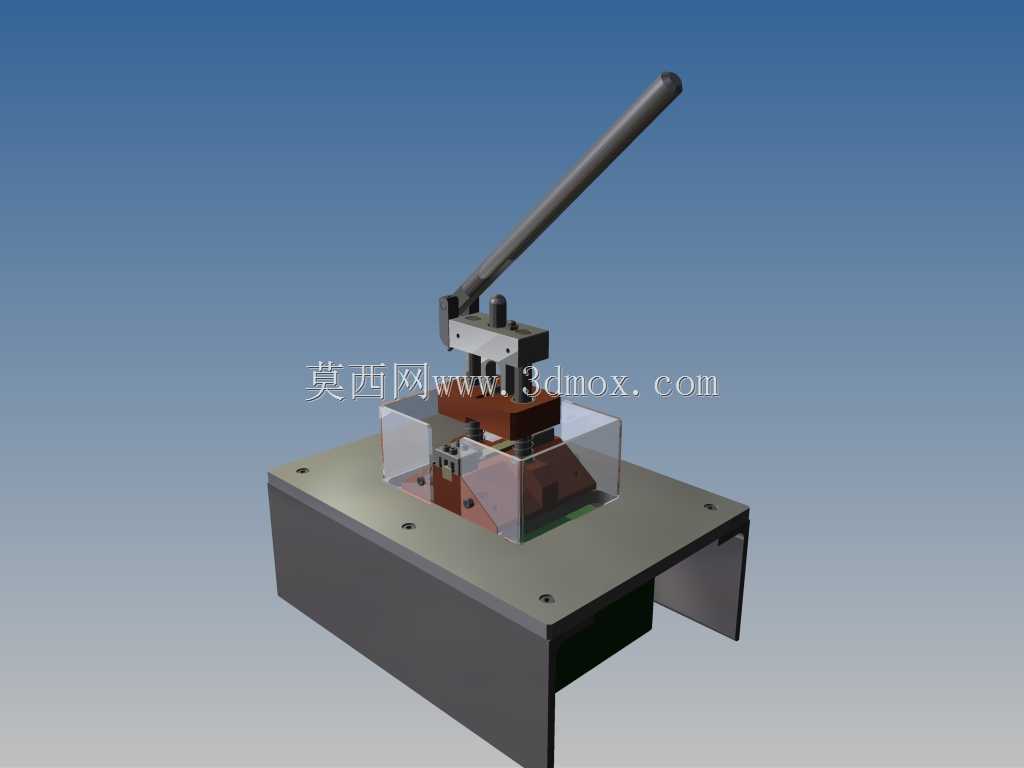

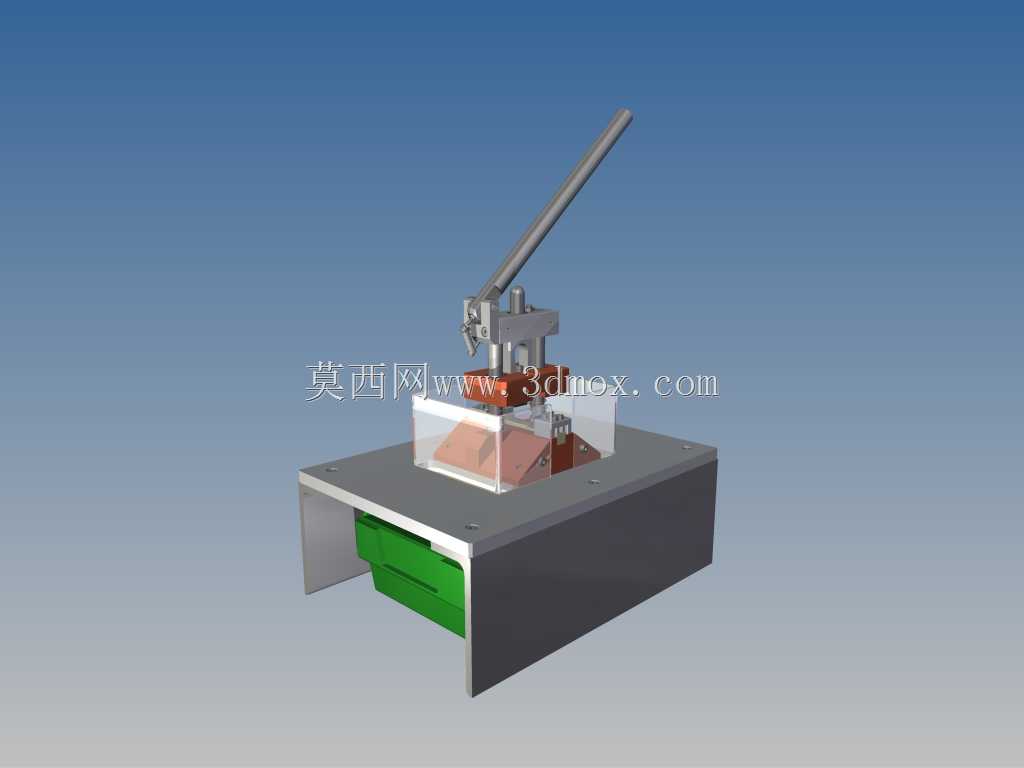

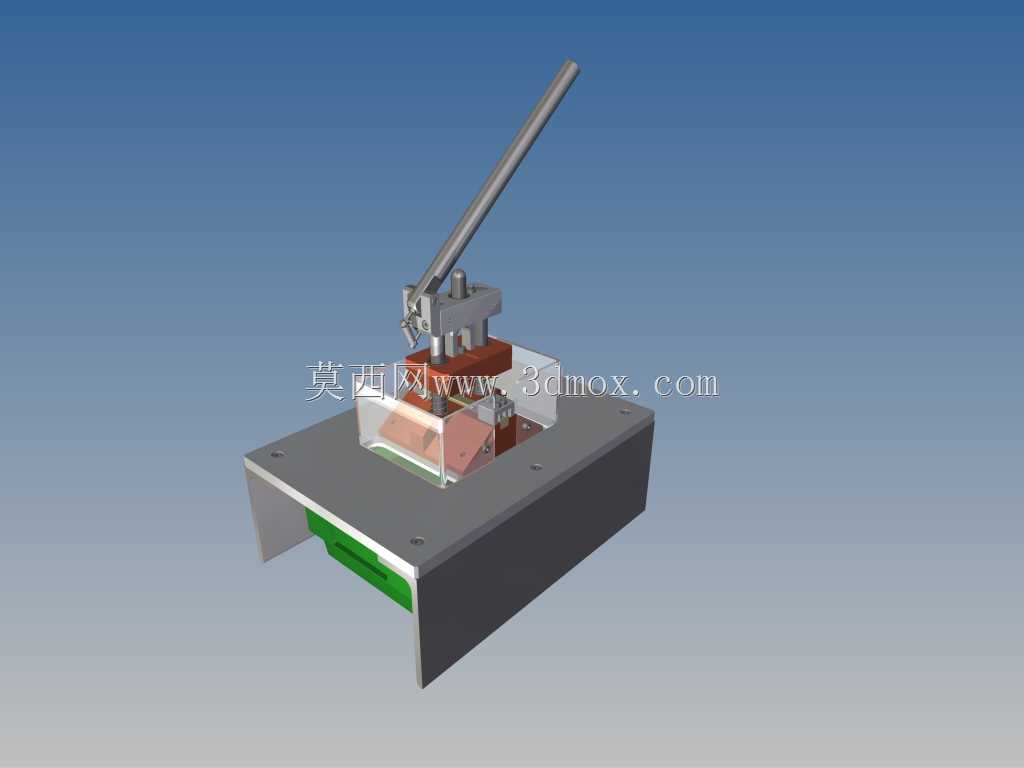

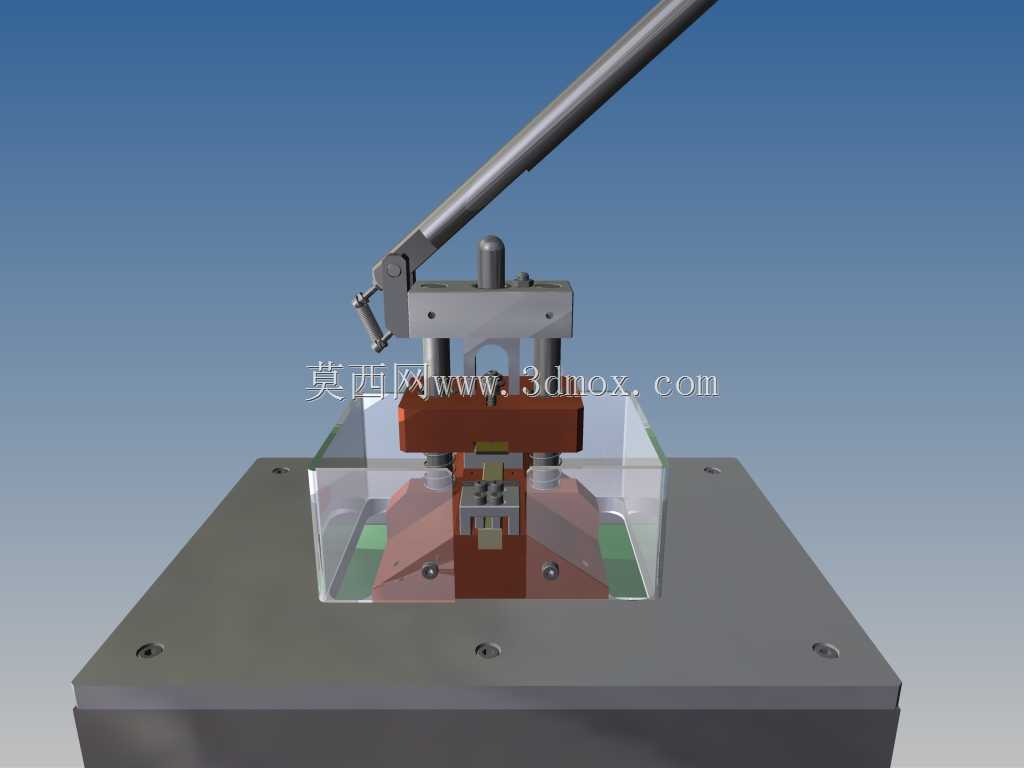

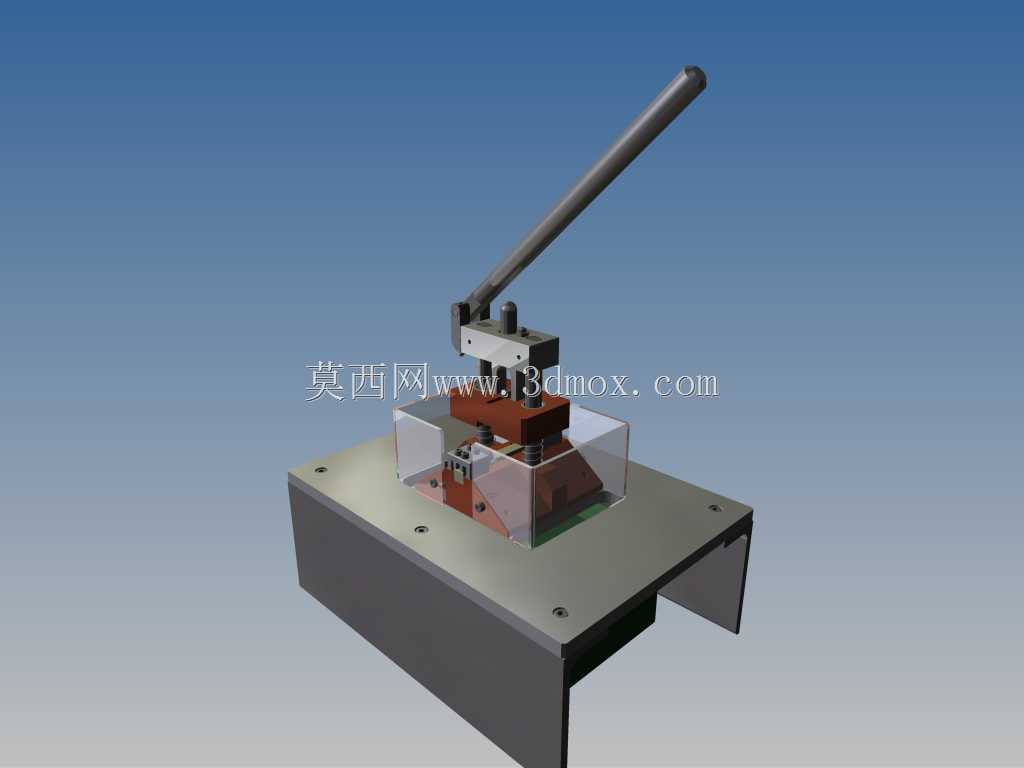

　　从实际作业逻辑来看，这款工装不需要接入任何外部动力，完全依靠操作人员手动压下操作杆完成裁切动作，操作杆采用长力臂设计，按照杠杆比核算，操作人员只需要施加很小的下压力，就能带动裁切组件完成切管动作，长时间重复作业也不会产生明显的手部疲劳，适合产线边的零散裁切、维修工位的现场作业使用。裁切组件同时集成了直切与斜切两种定位结构，不需要更换刀片或者调整工装结构，只需要将热缩管送入对应的定位槽，就能分别完成垂直端面的直切、带倾斜角度的斜切作业，适配不同线束端头的热缩管套入需求，比如带接线端子的线束端头，斜切后的热缩管更容易套入，不会出现管口卡滞在端子台阶处的问题。

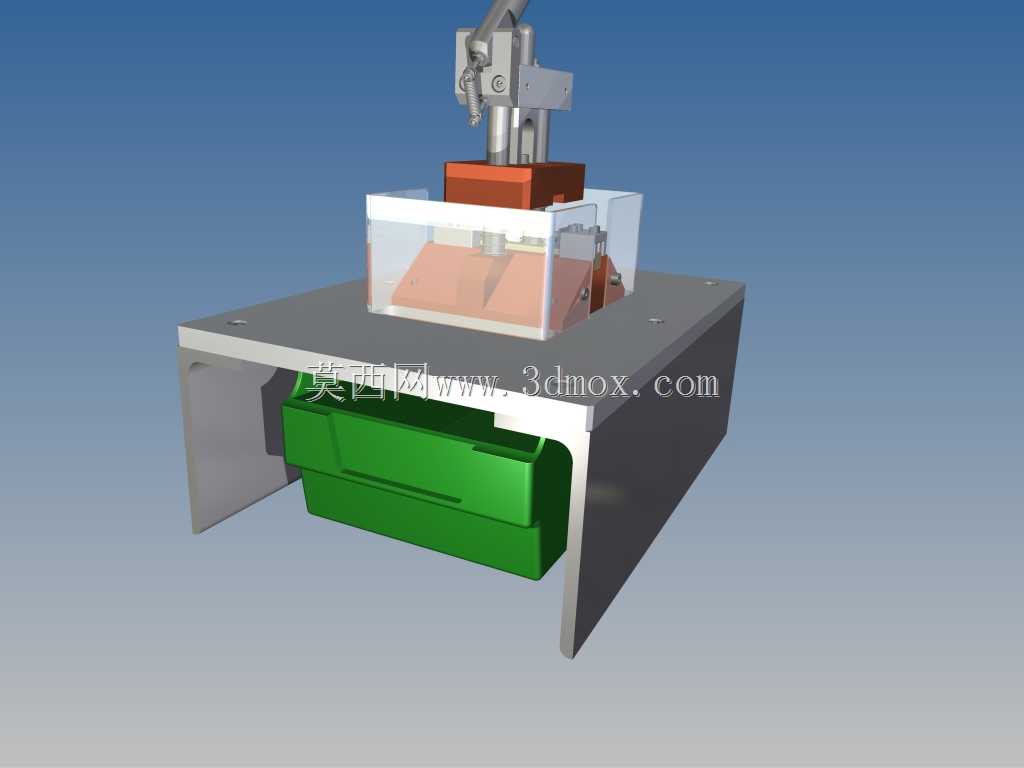

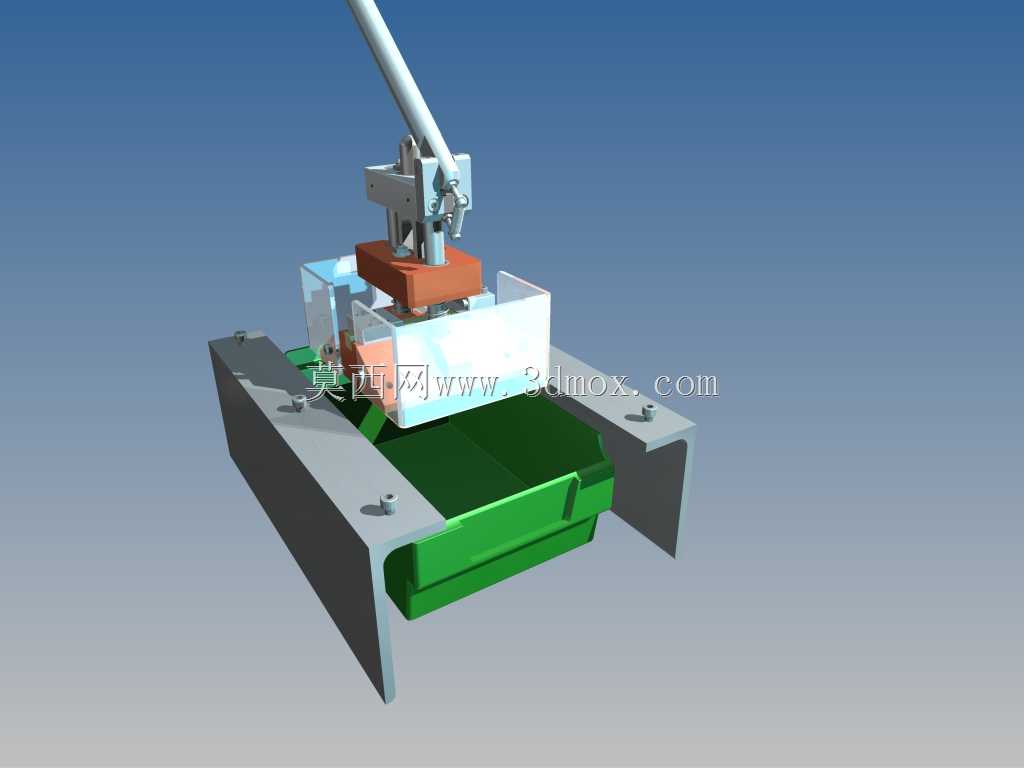

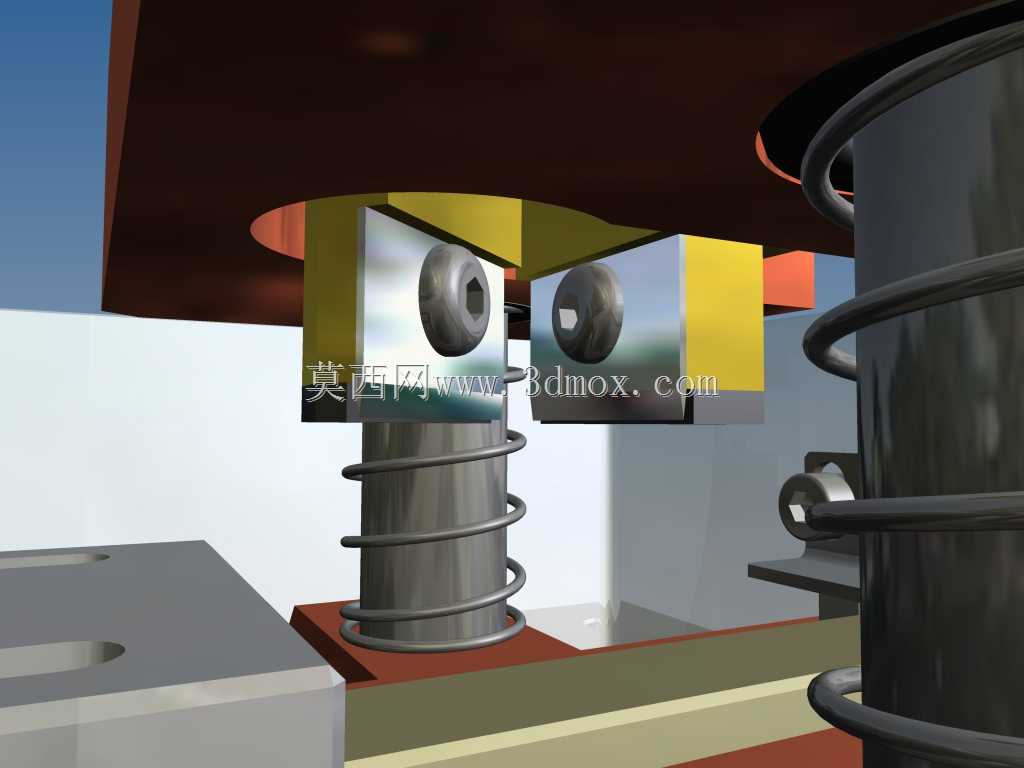

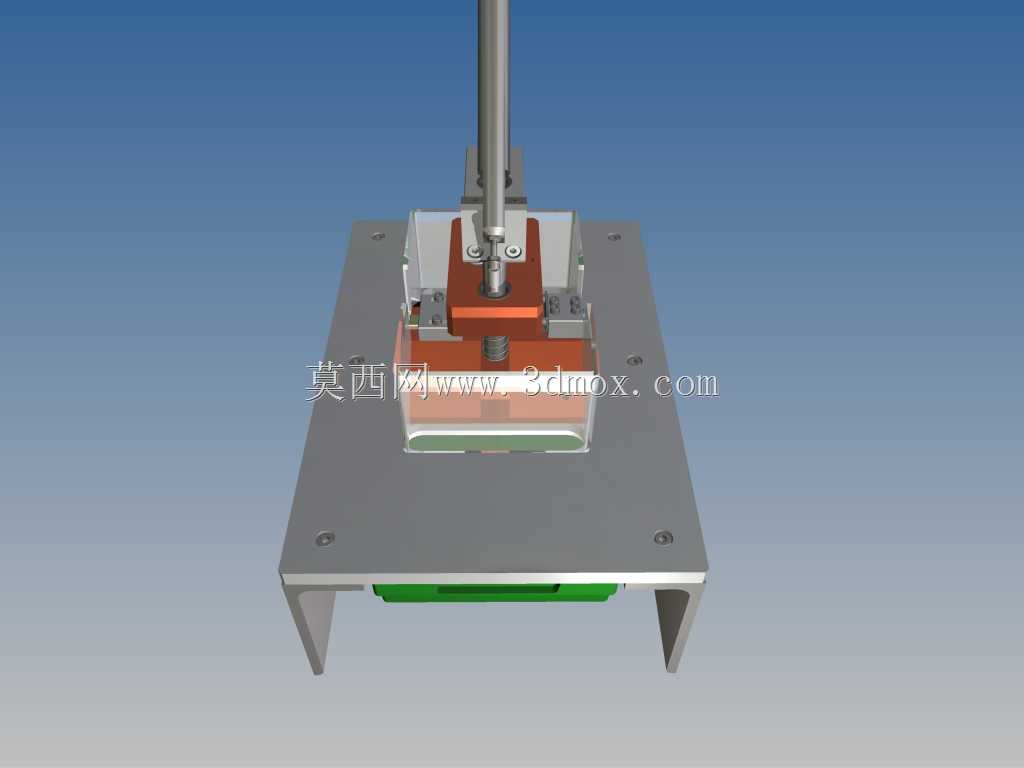

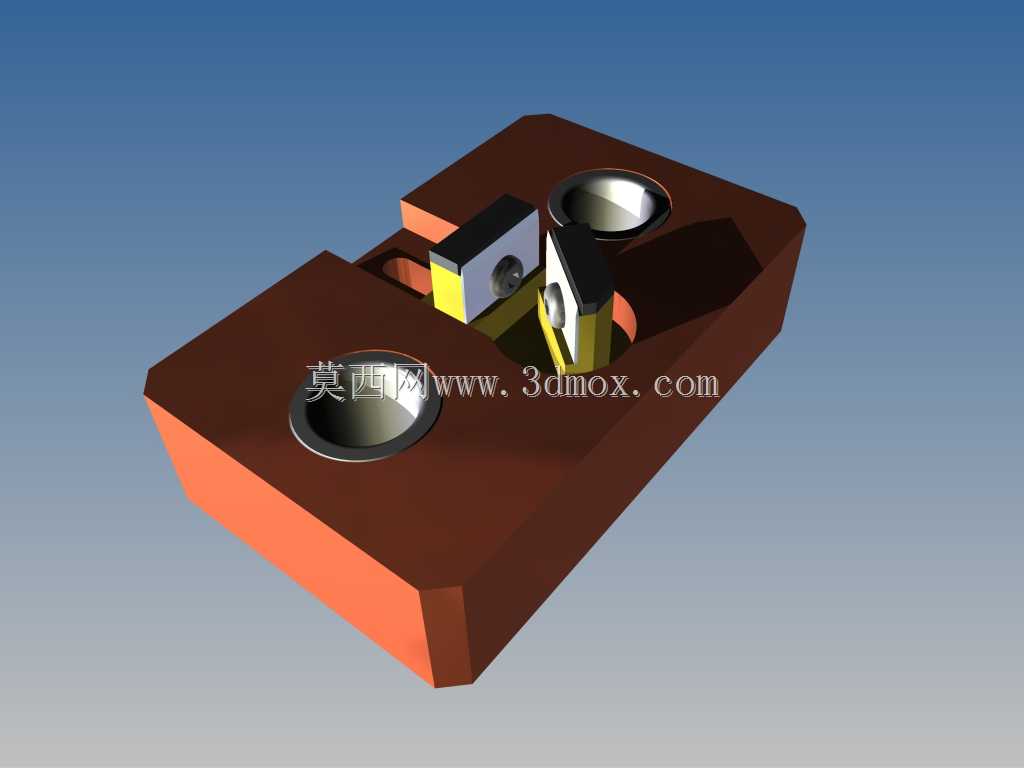

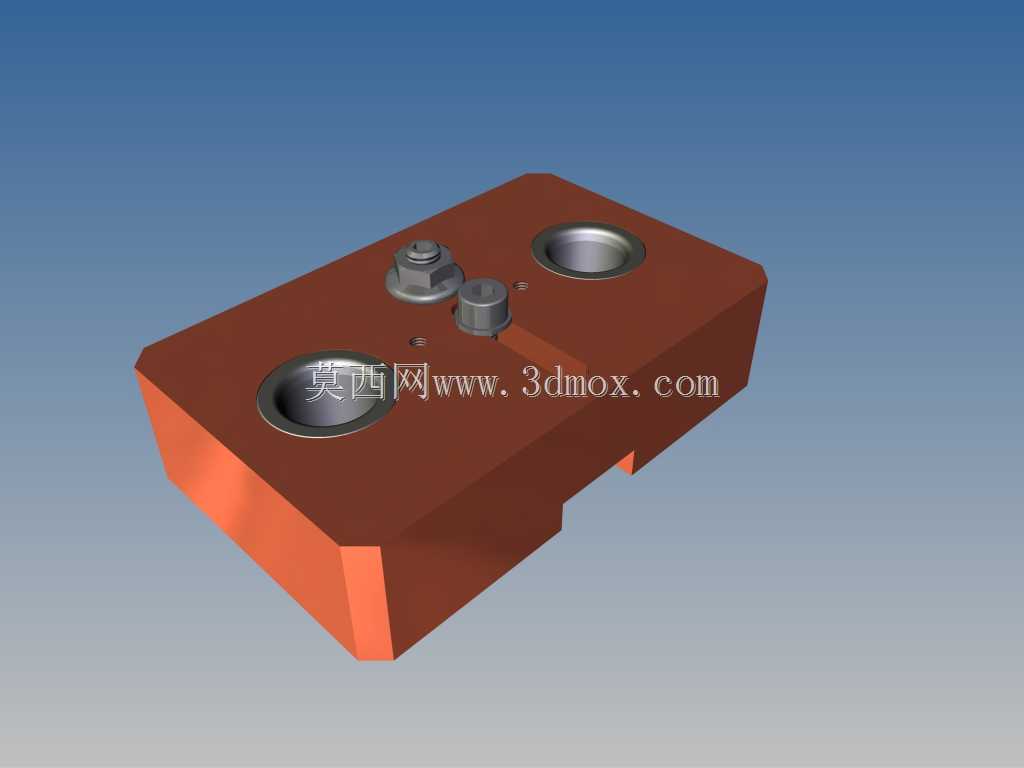

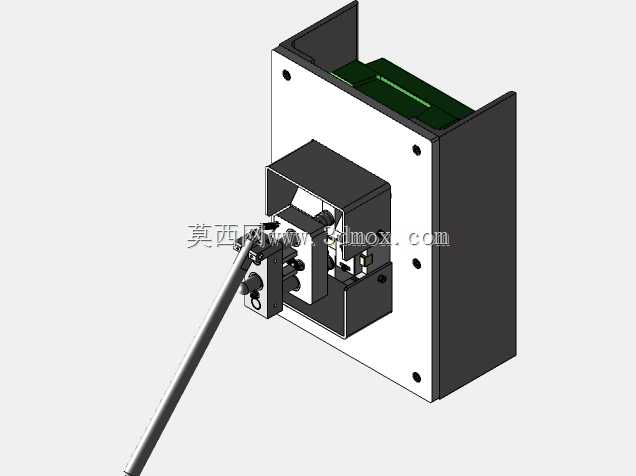

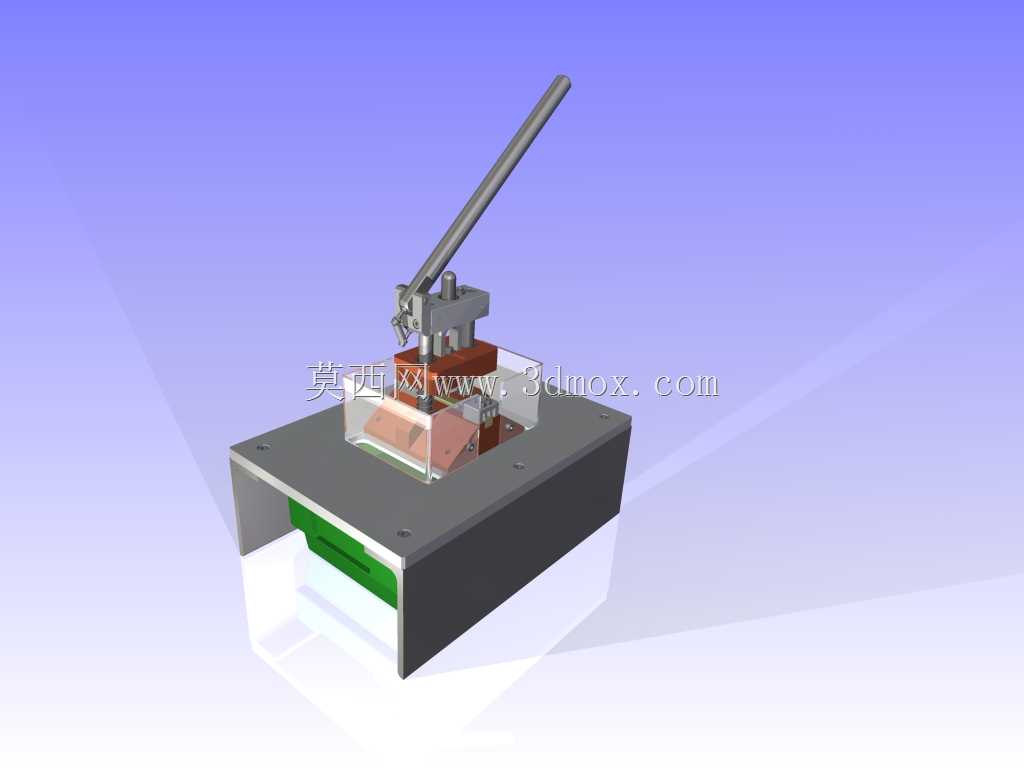

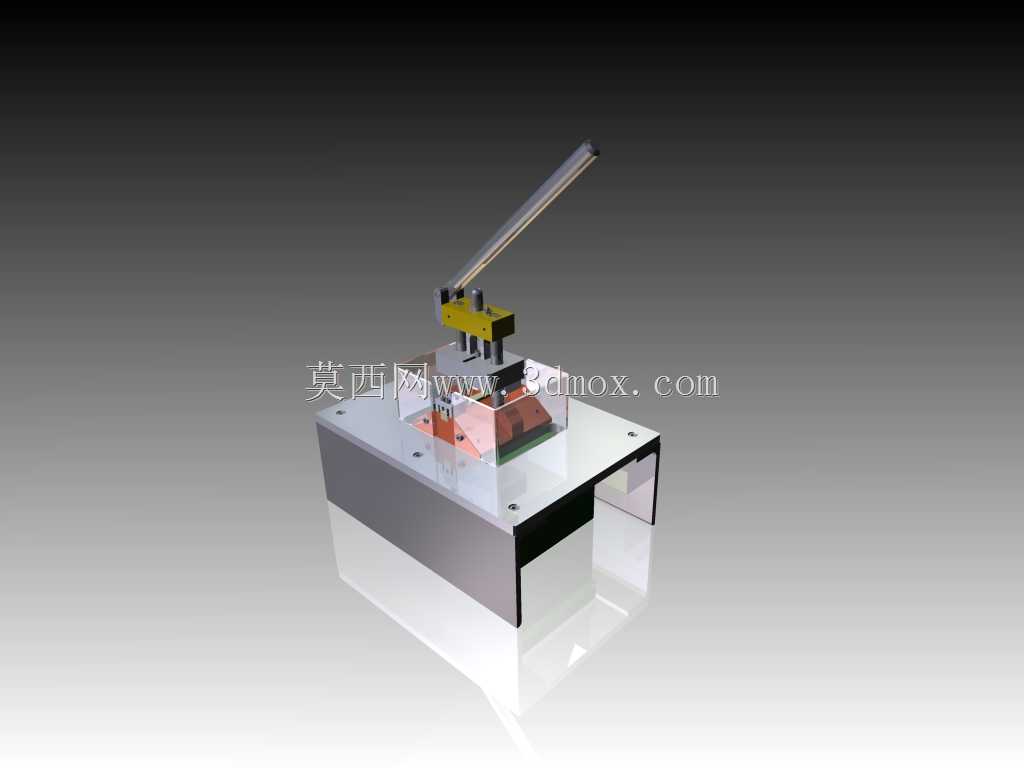

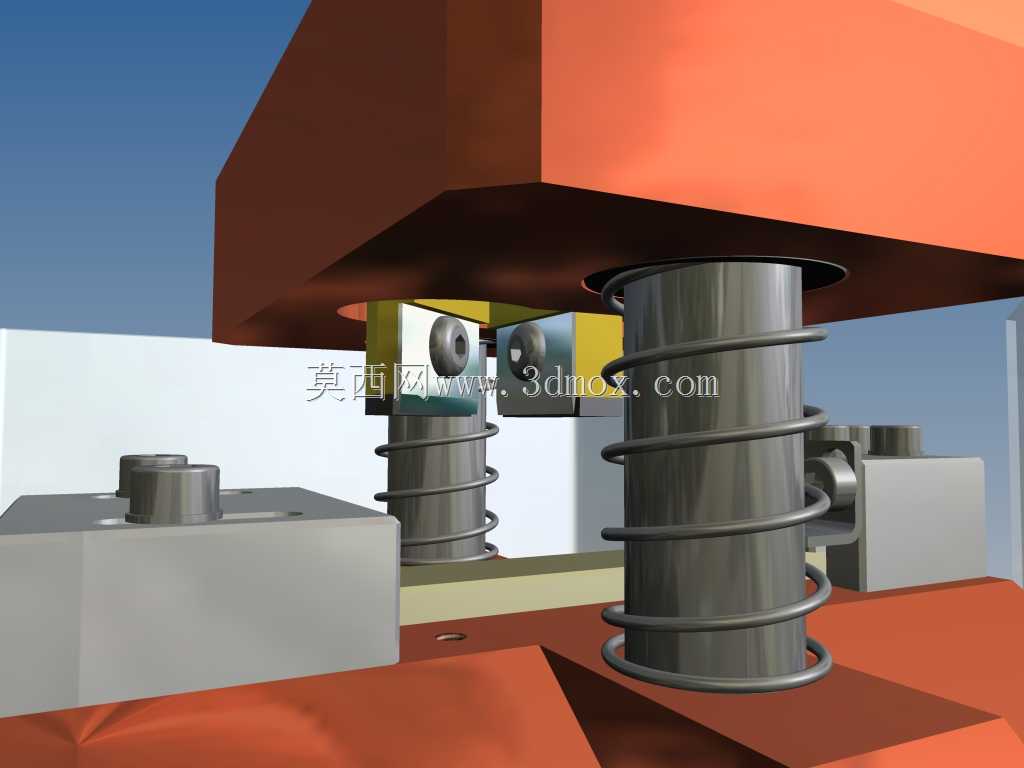

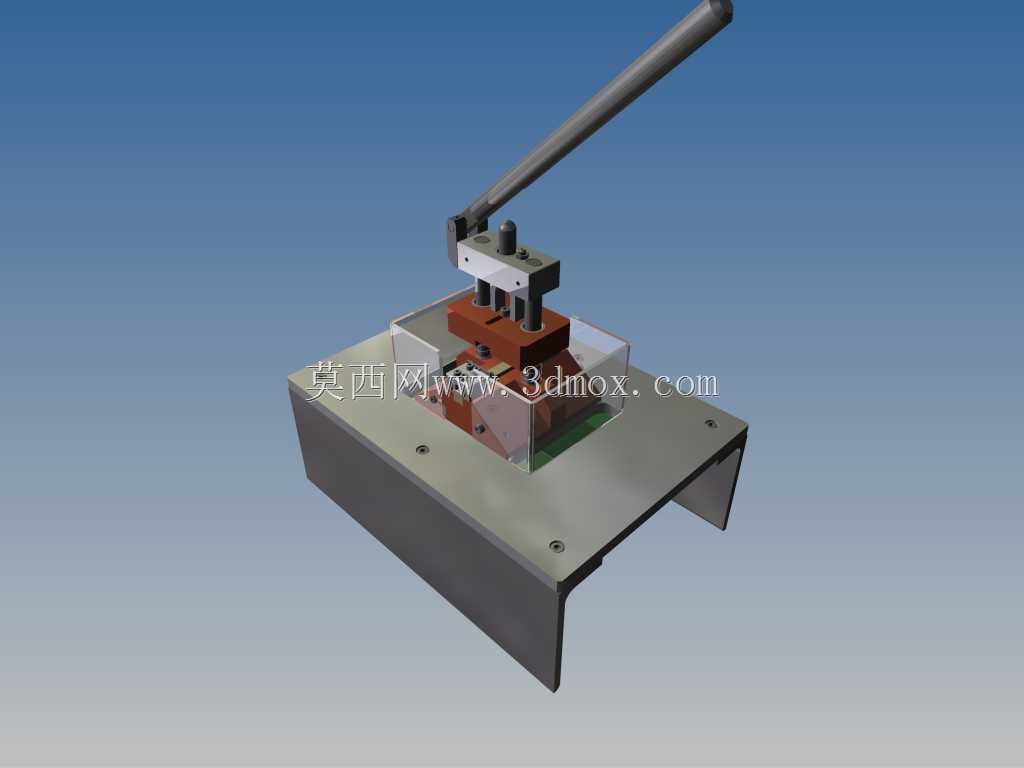

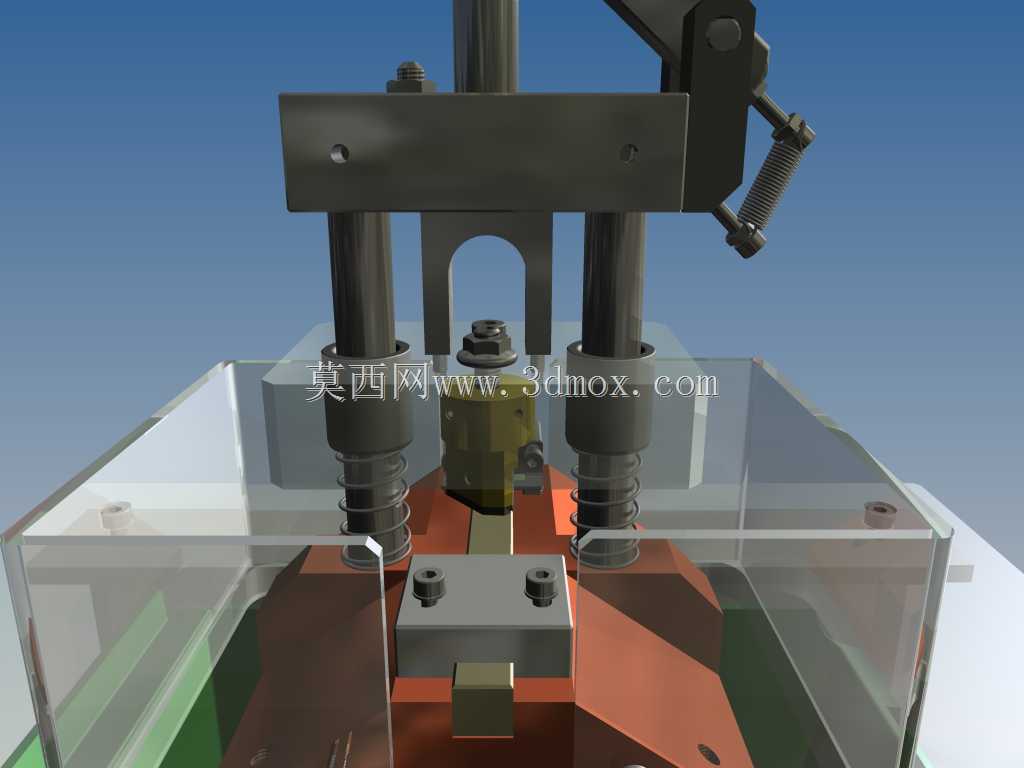

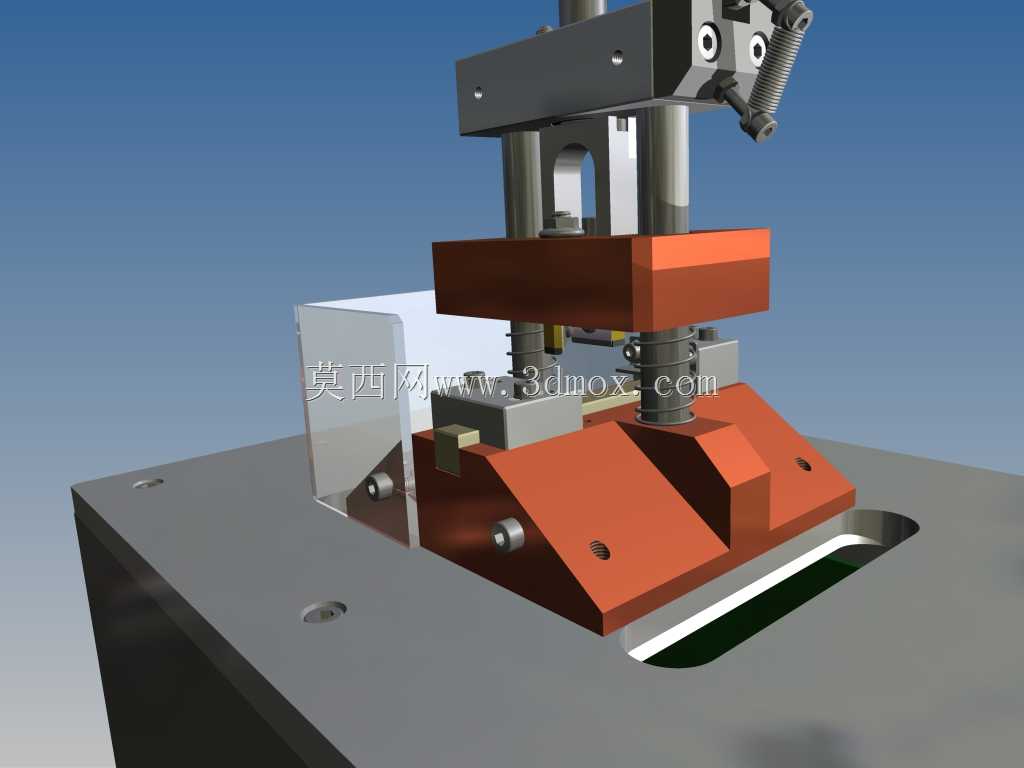

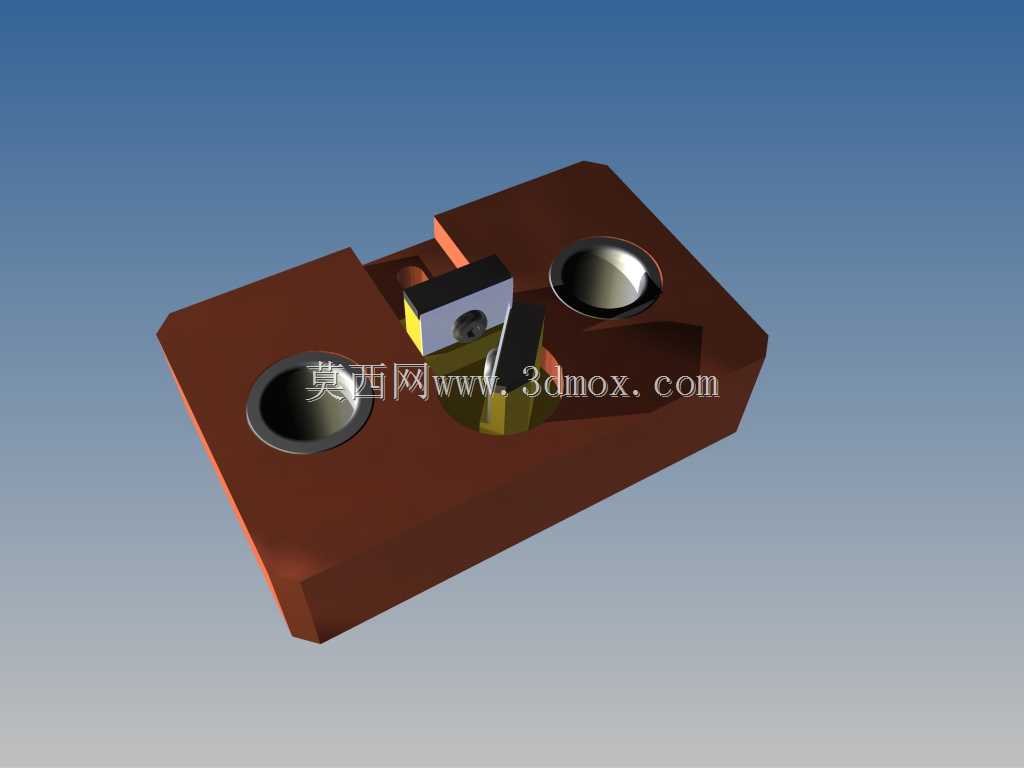

　　设计层面上，这款工装的底座采用厚重的方块式结构，整体重心偏低，放置在工作台面上不需要额外打孔固定，依靠自身重量就能保持作业时的稳定性，不会因为压下操作杆的力出现工装移位的情况。底座上部预留了热缩管的进料通道，通道内部设置了可调式的定位挡块，松开挡块的紧固螺丝就能调整挡块位置，以此控制热缩管的裁切长度，调整完成后拧紧紧固螺丝就能实现定长重复裁切，同一批次的热缩管裁切长度一致性好，不需要每次裁切前手动测量长度，能有效提升零散作业的效率。裁切刀片采用嵌入式安装结构，刀片通过压块固定在刀座上，后期刀片磨损后只需要松开压块螺丝就能更换刀片，不需要拆解整个工装结构，维护成本很低。刀座的运动路径设置了直线导向结构，保证刀片下压过程中不会出现偏摆，裁切出来的热缩管端面平整，不会出现毛边、斜口错位的问题。

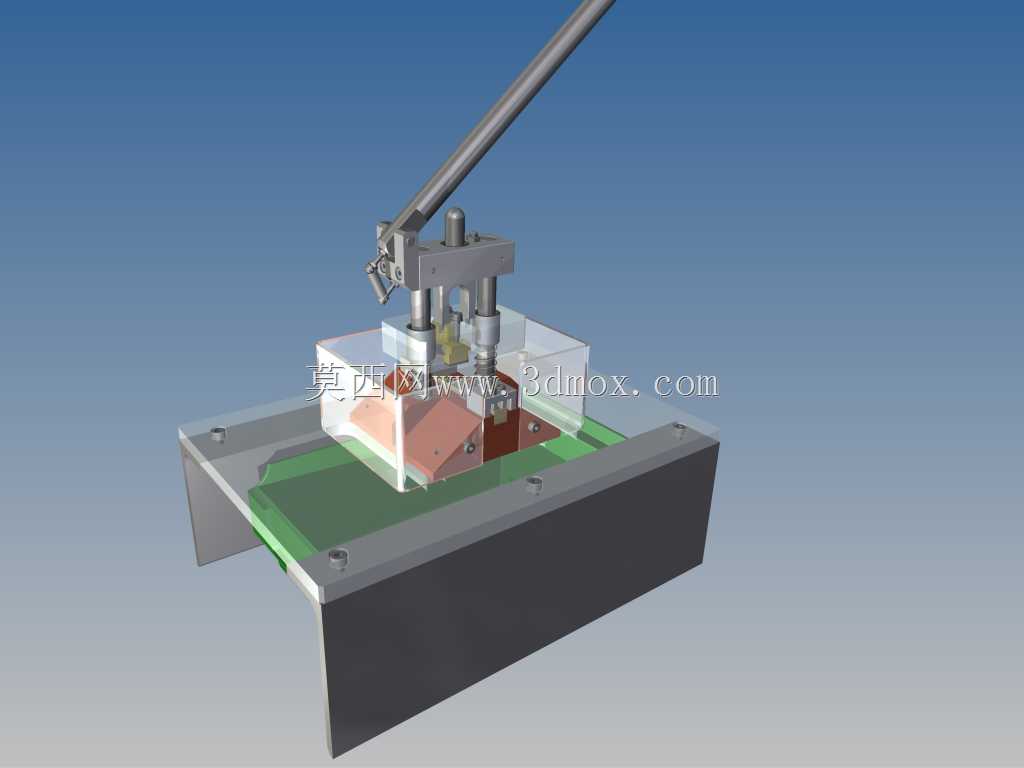

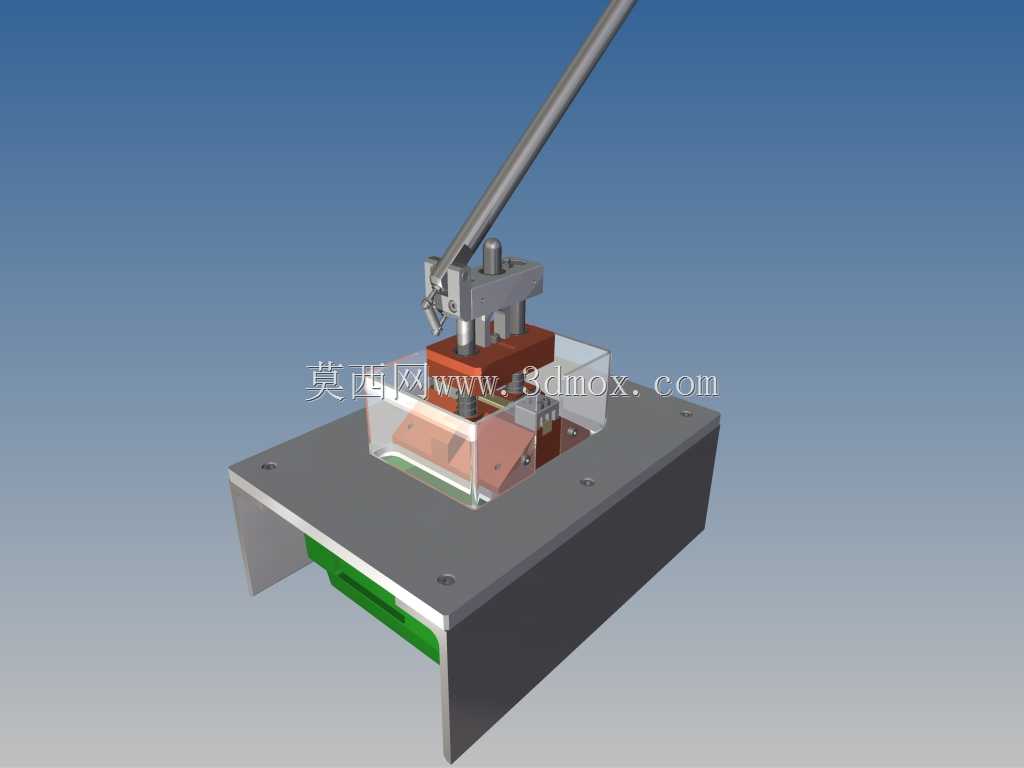

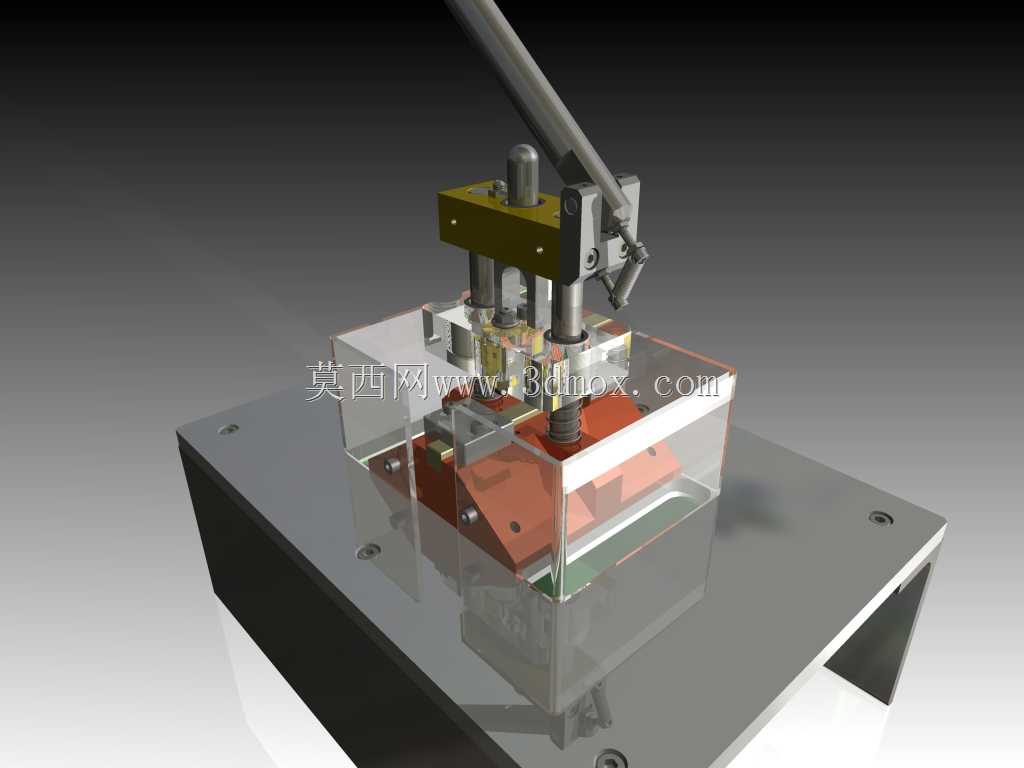

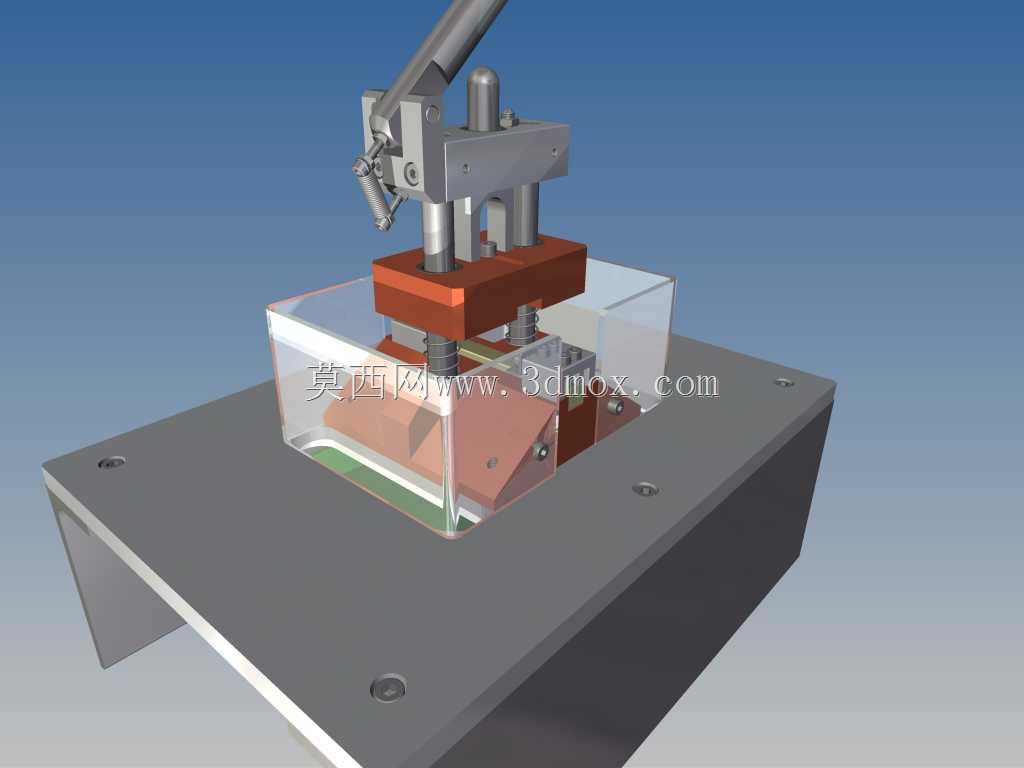

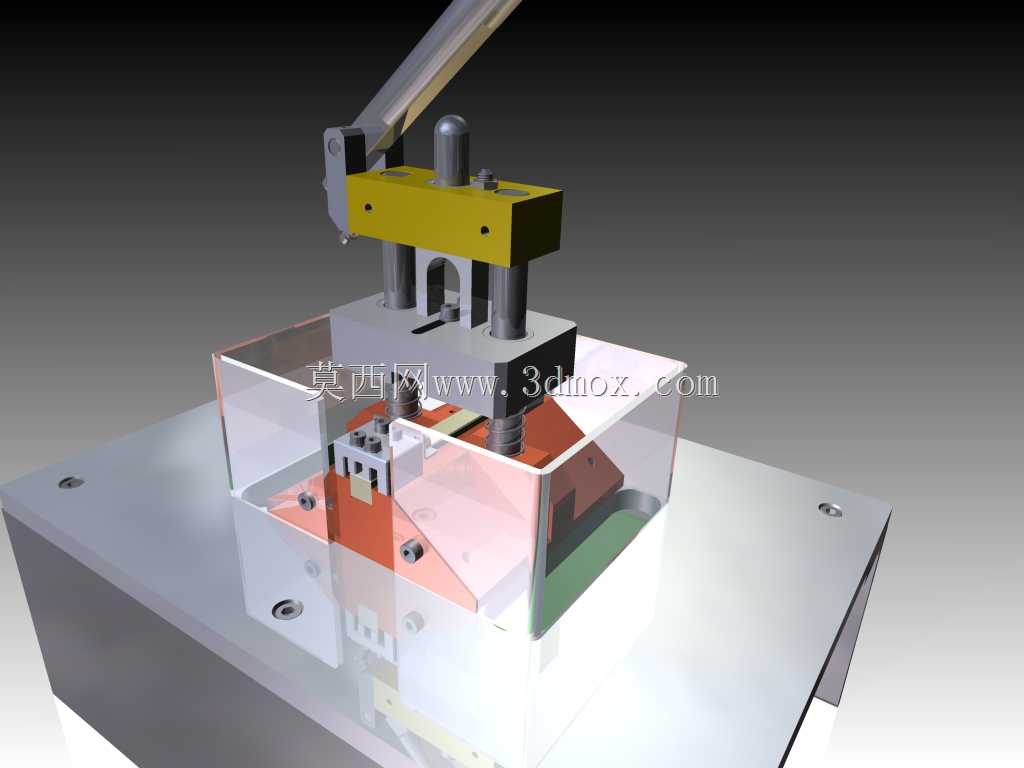

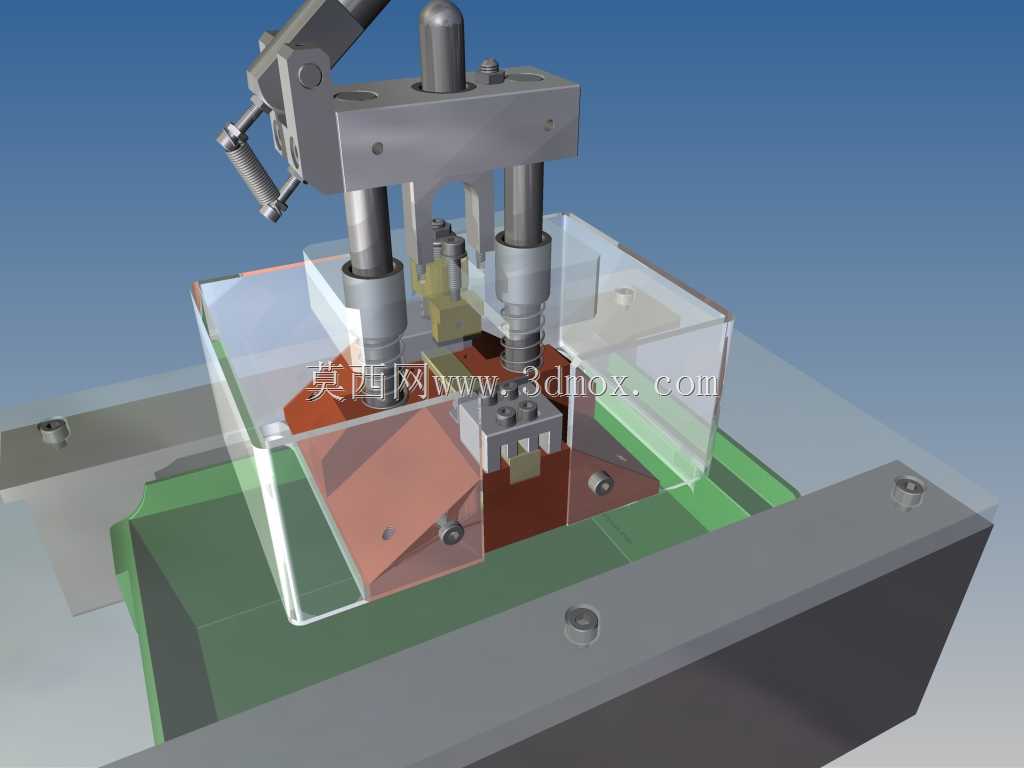

　　从安装边界来看，这款工装整体外形紧凑，底座的占地面积不足A4纸大小，不管是放在大型流水线的边台、维修工作台还是小型的组装工位桌面上，都不会占用过多的操作空间，工装的操作杆向上抬起后的最高高度距离工作台面不到400mm，即使是放在带置物架的工作台下层空间也能正常操作，不会和上层的置物结构产生干涉。进料通道的入口高度距离工作台面有足够的预留空间，操作人员手持热缩管送料时，手部不会和工作台面产生摩擦，送料动作顺畅。工装的裁切位置设置了透明的防护挡板，挡板采用透明亚克力材质，既不影响操作人员观察裁切位置，又能避免裁切过程中热缩管碎屑飞溅，同时防止操作人员的手部误伸入裁切区域，满足基础的作业安全要求。

　　在实际使用场景中，这款工装可以适配不同壁厚、不同材质的热缩管，包括普通PVC热缩管、带胶双壁热缩管、耐高温的氟塑料热缩管，只要热缩管的外径在进料通道的适配范围内，都能完成顺畅裁切，不需要调整刀片的间隙。因为没有电气、气动元件，这款工装不存在线路老化、气管漏气这类故障点，日常只需要定期在导向结构处涂抹少量润滑脂，就能长期保持操作的顺畅性，即使是在没有电源、气源的野外维修现场、临时布线作业点，也能正常使用，相比电动、气动的裁切设备，环境适应性更强。对于小批量生产的车间、售后维修站点、实验室布线这类场景，这类无动力手动工装的实用性远高于大型自动化裁切设备，投入成本低，不需要复杂的调试，操作人员拿到手就能直接使用，不需要专门的操作培训。
