双工位压合装配工装设备结构设计

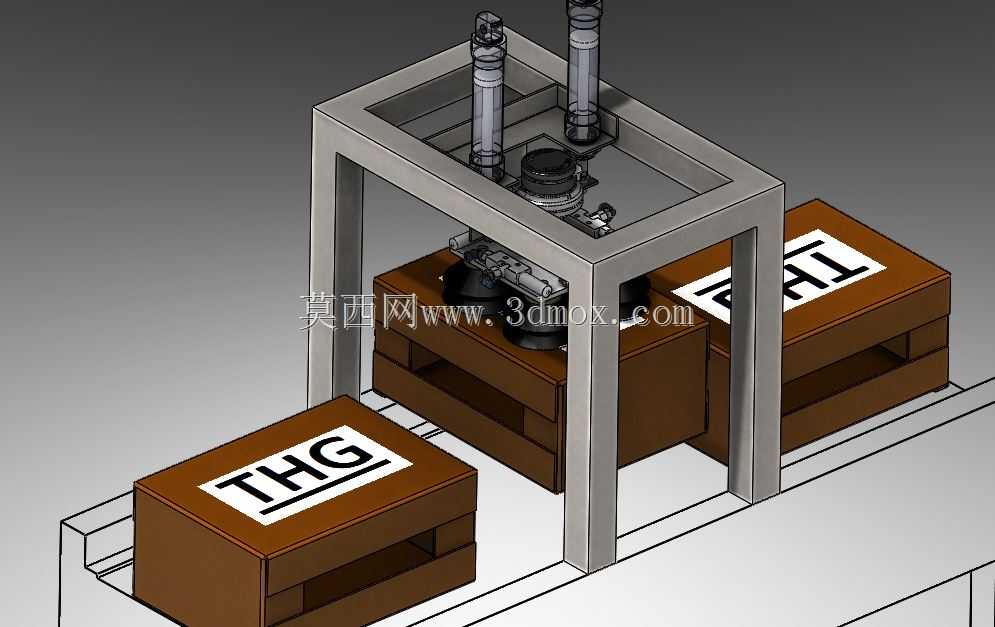

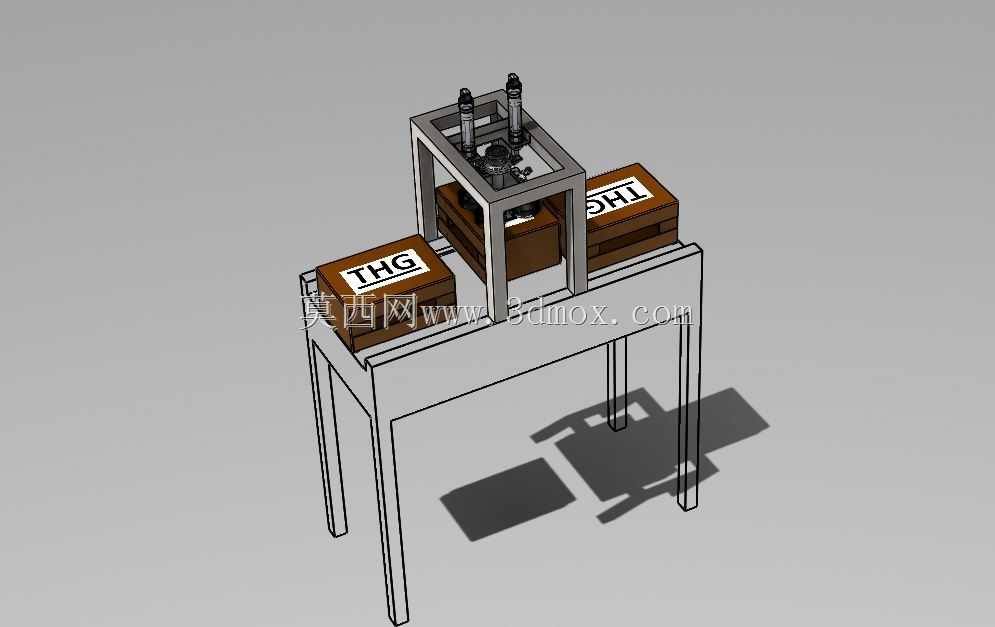

　　这套双工位压合装配结构，最初是针对小型电子组件外壳压合工序做的定制化设计，适配产线节拍要求较高的组装场景，单工位上下料的同时另一工位完成压合作业，能把设备等待空耗压缩到传统单工位设备的三成以内，在消费电子配件、小型五金组件的组装产线里适配性很强。从结构布局来看，整体采用方通焊接机架作为承载主体，机架上方的安装板预留了两组压装驱动单元的安装位，驱动单元采用立式直线布置，压头端预留了快换接口，可根据不同压装产品的外形更换适配压头，无需重新调整整体安装坐标。下方的输送线采用皮带式输送结构，对应两个压装工位分别设置了定位载具，载具表面做了仿形凹槽设计，刚好匹配待压装工件的外形轮廓，工件随输送线进入工位后，侧边的定位气缸会伸出将载具顶紧固定，

　　避免压装过程中载具移位导致压合偏位。设计阶段最先考虑的是压装过程的受力平衡，机架的立柱截面尺寸经过受力核算，在最大5kN压装力下的形变量控制在0.02mm以内，不会因为长期受力出现机架变形导致压装精度下降的问题。压装驱动的导向部分采用双导柱结构配合直线轴承，压头下行过程的同轴度公差可以控制在0.015mm以内，避免压合过程出现偏载压伤工件的情况。两个工位的载具采用模块化设计，更换不同产品时只需要更换载具面板、调整压头行程参数即可完成换型，换型时间控制在15分钟以内，适配多品种小批量的生产需求。安装边界方面，设备整体占地长度约1.8米，宽度约1.2米，机架顶部距离地面高度约1.9米，输送线的工作面高度设置为850mm，

　　刚好匹配人工站立上下料的舒适操作高度，也可对接前后段的自动化输送线实现无人化作业。设备的电控元件安装位预留于机架后侧的封板内部，走线全部走机架内部的线槽，外部无裸露管线，既避免生产过程中管线被工件剐蹭破损，也方便日常维护时的线路排查。压装工位的两侧设置了安全光栅安装位，可配套安全防护装置，当操作人员肢体误入压装工作区域时设备会立即停止下压动作，保障操作安全。在功能细节上，每个压装单元都配套了压力检测模块，可实时采集压装过程的压力曲线，当压装力超出设定阈值或者压合深度不达标时，设备会自动判定为不良品，在后续下料工位给出分拣信号，避免不良品流入下一道工序。载具上还预留了工件检测传感器的安装孔，只有当工件正确放置在载具内、定位到位后，

　　设备才会启动压装程序，避免空压或者工件放偏导致的设备损坏与工件报废。这套结构没有采用复杂的非标定制零件，百分之七十的结构件都采用标准铝型材、标准方通、标准直线运动部件，加工件仅为载具面板、压头连接块这类简单零件，加工成本较低，后期维护更换配件也很方便，不需要专门定制特殊备件。在实际产线应用中，这套结构除了用于外壳压合，还可以通过更换压头与载具，适配小型轴承压装、塑胶件热熔铆接、标签压贴等多种工序，通用性较强，不需要针对单一工序重新设计整体机架结构，只需要更换末端执行部件与载具即可快速适配新的生产需求。
