铰接部件圆柱组装手动操作工装结构

　　在小批量非标零部件装配的车间场景里，这类手动操作的铰接部件组装工装，主要用于完成黄色铰接件上方圆柱体的精准压装与定位作业，适配多品种小批量的试制、维修装配环节，不需要外接动力源，依靠手动摇臂的机械传动就能完成装配动作，对于没有配置自动化装配线的小型机加车间、设备维修站点来说，这类工装的实用性极强，既不需要复杂的气路、电路布设，也不需要操作人员掌握复杂的设备操作技能，经过简单的岗前说明就能上手操作。

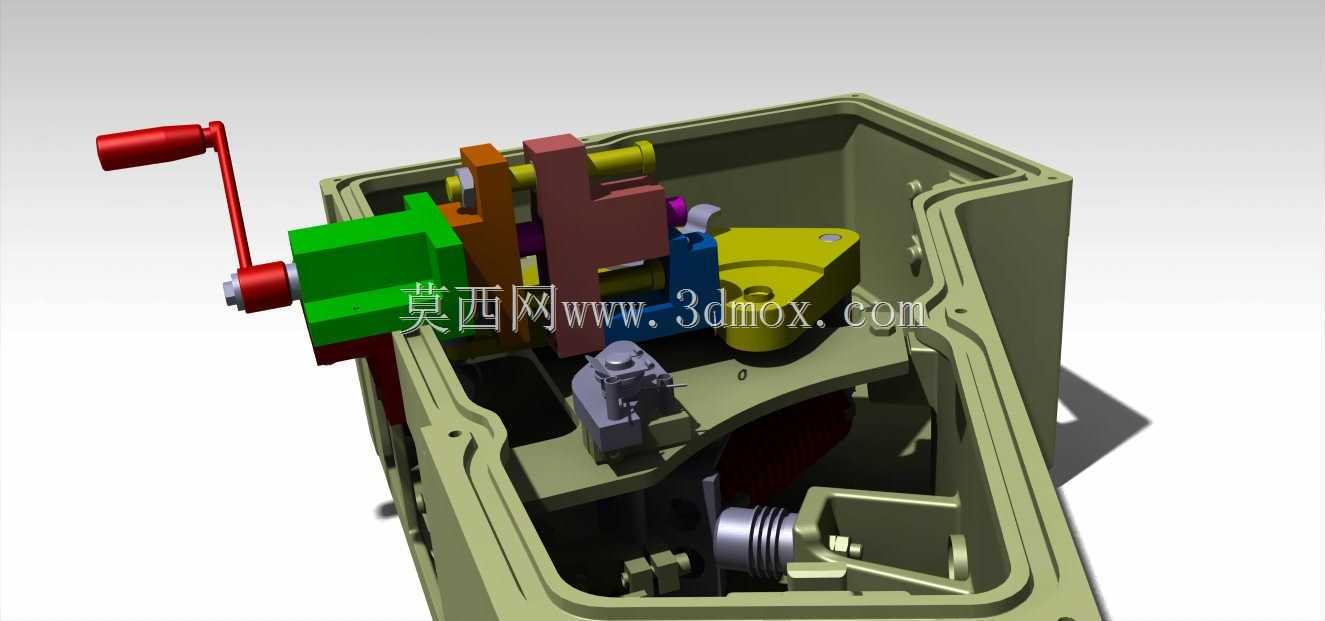

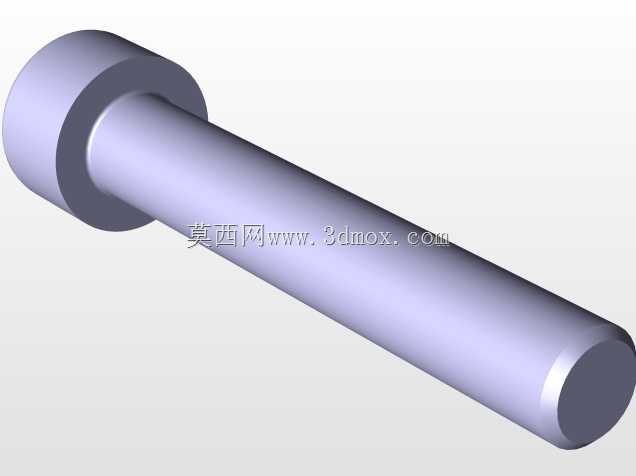

　　从功能特性来看，这套工装的核心作用是在装配过程中对黄色铰接部件完成可靠定位，同时通过传动结构将手动输入的摇臂扭矩转化为装配压头的直线进给动作，保证圆柱体压入铰接件对应安装位时的同轴度，避免压装过程中出现偏斜、卡滞，损伤铰接件的配合面。工装的壳体采用一体化的箱式承力结构，所有传动组件、定位组件都集成在壳体内部，既可以对内部传动零件起到防护作用，避免车间内的金属切屑、切削液落入传动间隙造成卡滞，也能让整个工装形成一个独立的作业单元，不需要额外搭建安装机架，直接放置在工作台面上就能开展装配作业。

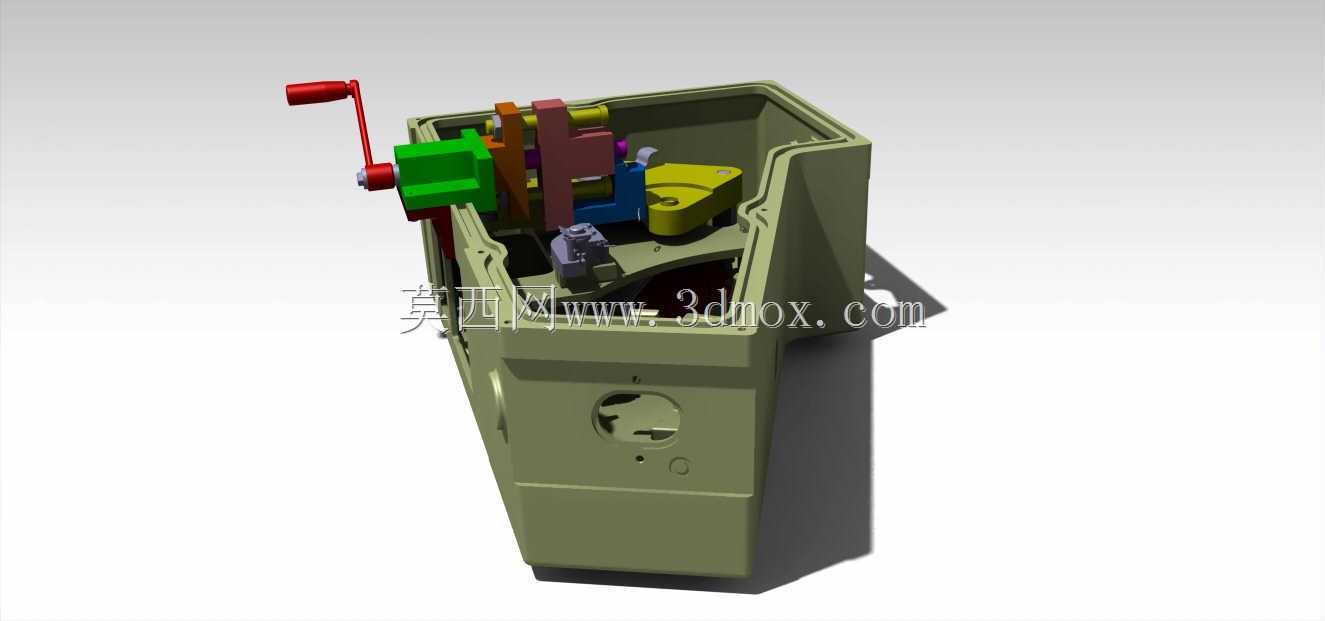

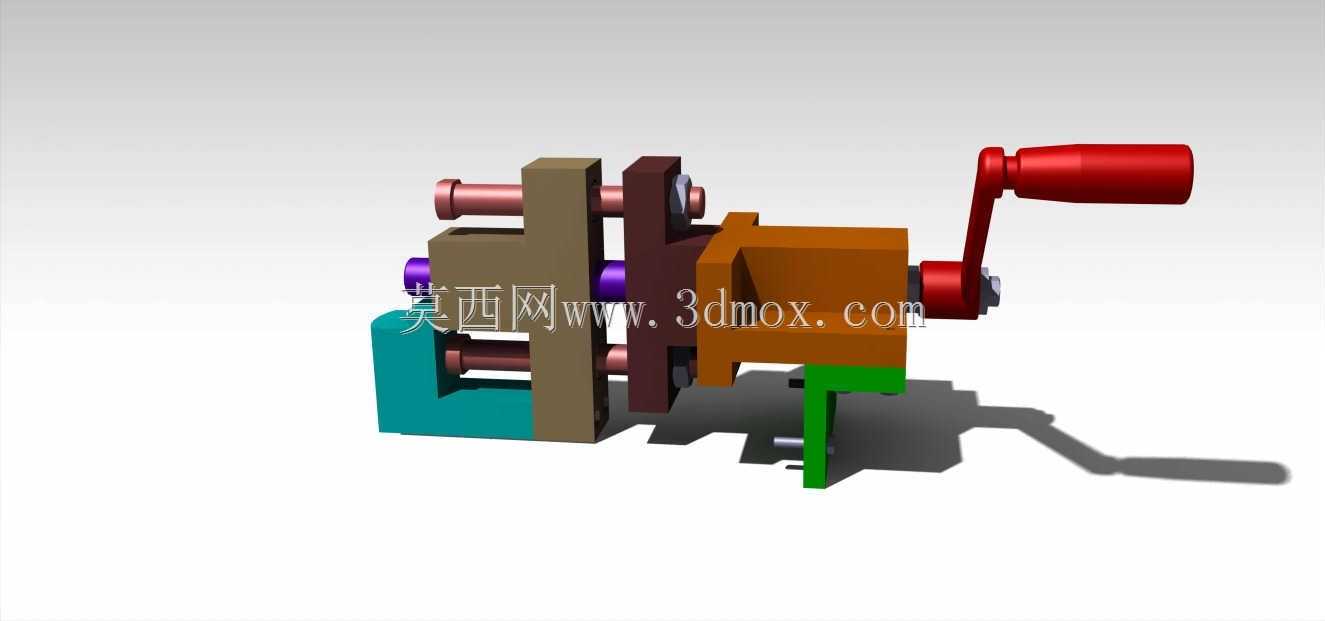

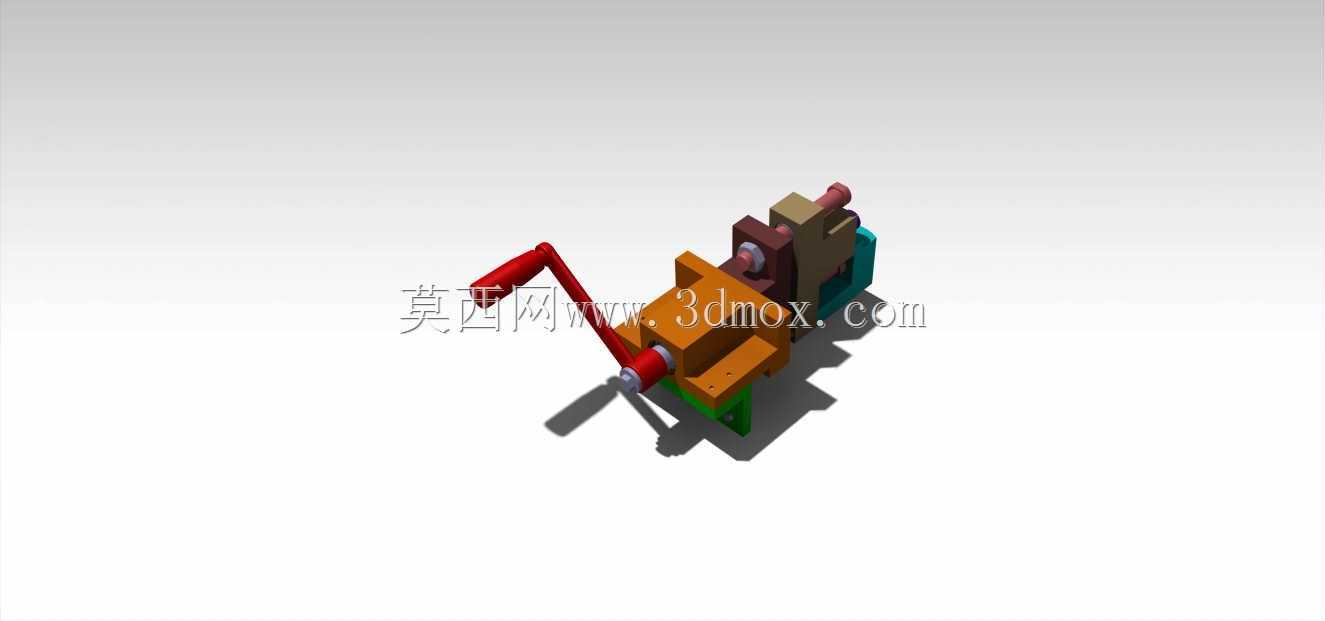

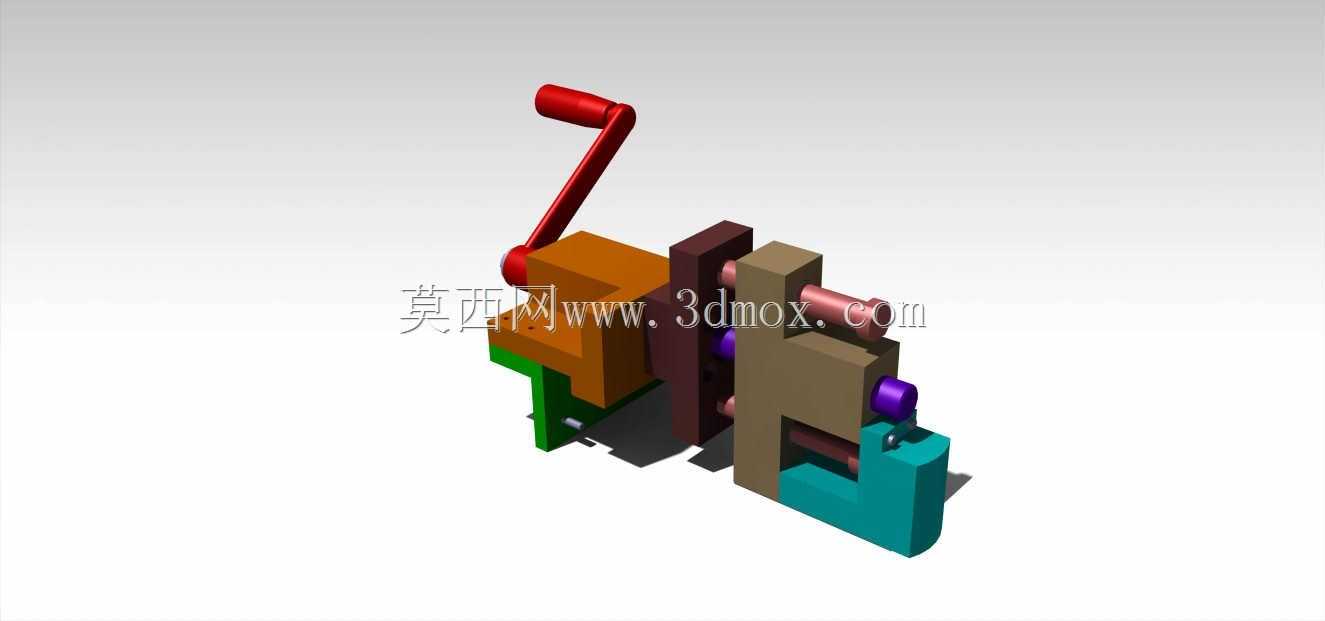

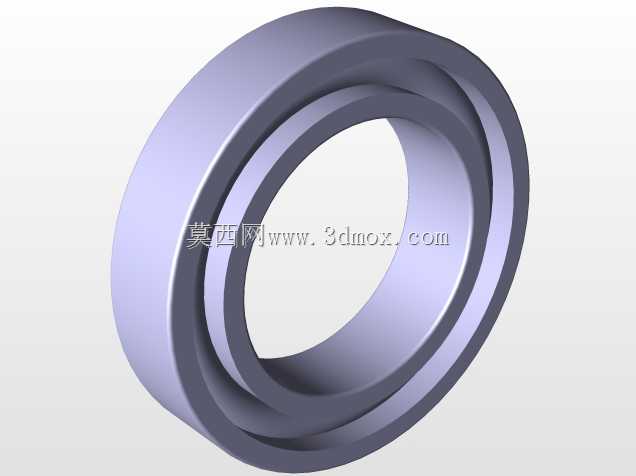

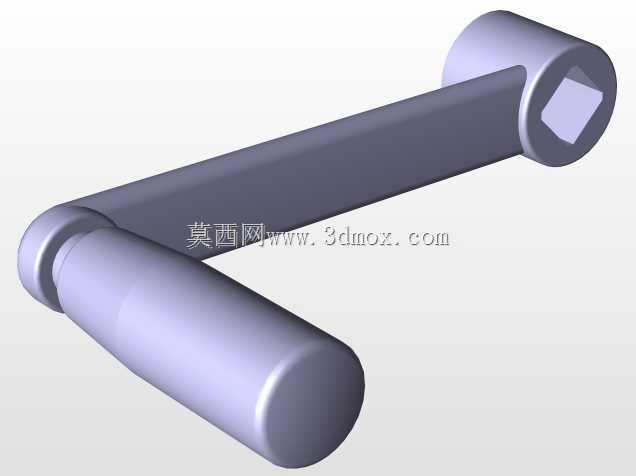

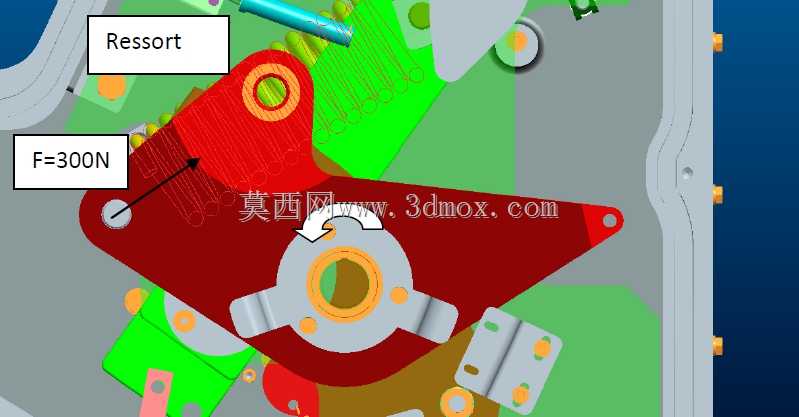

　　设计思路上，这套工装优先考虑了手动操作的力传递效率，摇臂的长度经过匹配计算，保证操作人员在施加常规手动作用力的情况下，压装端能够输出足够的压入力，同时不会因为力臂过长造成操作空间的浪费。传动路径上，摇臂连接的动力输入轴通过多级传动副将扭矩传递到执行端，不同颜色的结构块分别对应不同的功能模块：绿色块是摇臂的支座组件，承担输入轴的径向与轴向定位，保证摇臂转动时无旷量；红色的摇臂手柄做了防滑的握持结构，长时间操作也不会出现打滑；棕色、紫色的结构块是传动换向与行程限位组件，能够控制压头的进给行程，避免压装过位损伤工件；蓝色块是压头的导向组件，保证压头行进过程中的直线度，黄色块所在的位置是工件定位工位，配套的定位型面完全贴合铰接部件的外形轮廓，工件放置后不需要额外调整就能完成定位，压装过程中不会出现移位。

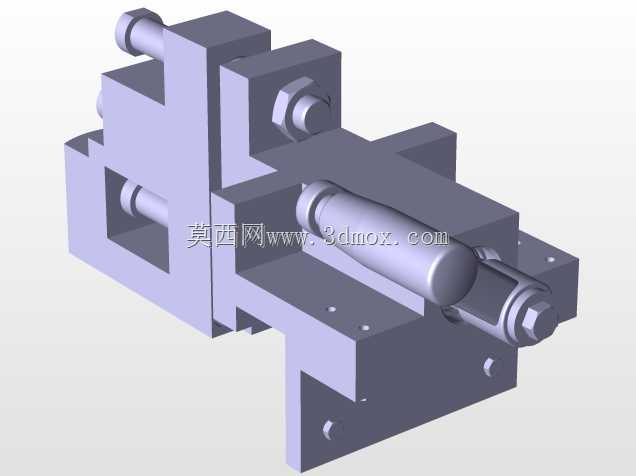

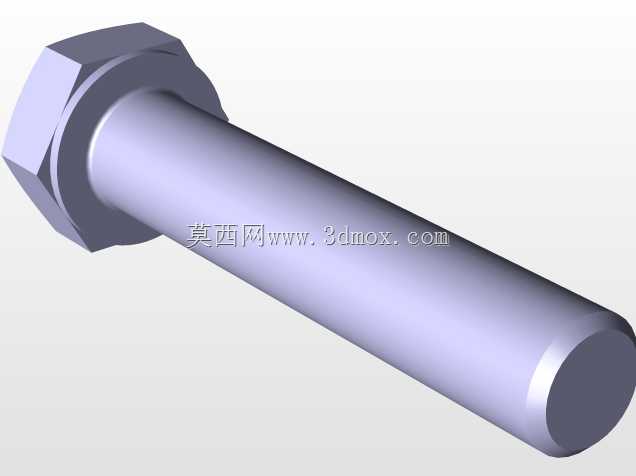

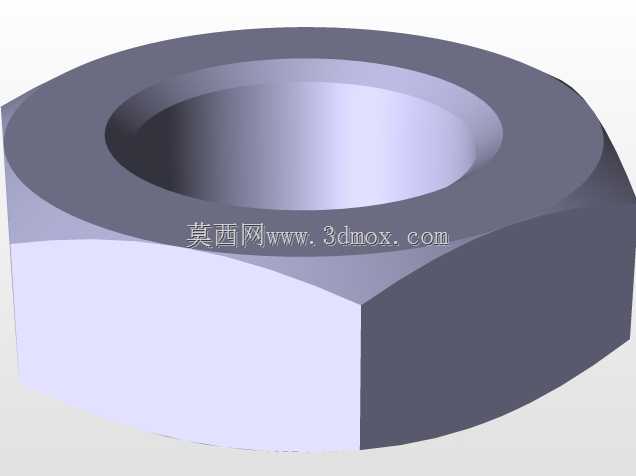

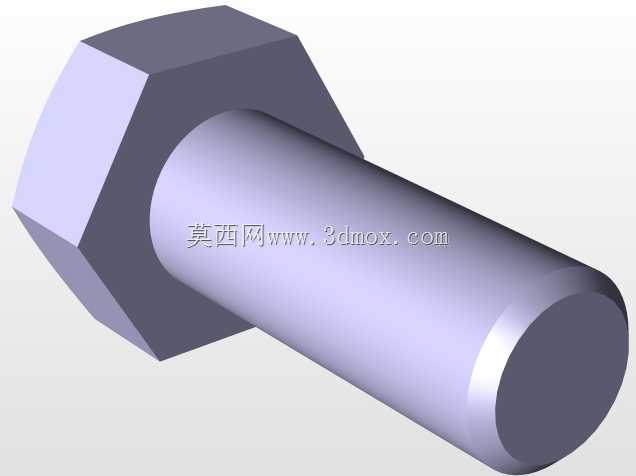

　　从安装边界与外形尺寸来看，这套工装的整体外轮廓适配常规的钳工工作台台面放置，底部不需要额外的地脚固定，依靠自身重量就能保持作业时的稳定性，摇臂转动的最大半径范围内没有突出的干涉结构，操作时操作人员站在工装的摇臂侧，手臂活动范围完全覆盖摇臂的操作行程，不会和周边的台虎钳、量具等其他工位器具产生干涉。工装内部的各传动组件之间预留了足够的维护间隙，日常保养时只需要打开壳体的侧盖板就能对传动副加注润滑脂，检查各紧固件的松动情况，不需要完全拆解整个工装。压头组件采用快换式的连接结构，针对不同直径规格的待装配圆柱体，只需要更换对应尺寸的压头，就能适配同系列不同规格铰接部件的圆柱组装作业，不需要重新制作整套工装，大幅降低了多品种生产时的工装投入成本。

　　在实际使用场景中，这类工装还可以配合工位旁的零件存放盒使用，操作人员单手取放待装配的铰接件与圆柱体，另一只手操作摇臂完成压装，整个装配动作的循环时间可以控制在十秒以内，相比纯手工敲入的装配方式，不仅装配效率提升明显，还能完全避免手工敲击造成的零件表面磕碰损伤，装配后的圆柱体与铰接件的配合垂直度能够稳定控制在公差要求范围内，减少后续装配环节的修配工作量。工装的壳体边角都做了圆弧过渡处理，没有尖锐的毛刺棱角，操作过程中不会划伤操作人员的手臂，符合车间作业的安全要求。
