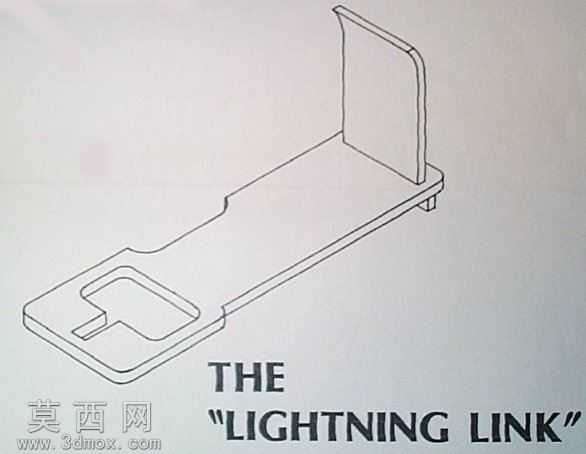

AR15闪电链接枪械配件结构模型

本模型为AR15配套的闪电链接配件三维结构模型，建模过程以实物等比例测绘数据为基础，在三维建模软件中完成全参数化结构搭建，完整还原了该配件的真实外形与装配特征。建模阶段首先绘制主体平板的基准草图，通过拉伸命令生成基础承载板体，针对板体前端的异形镂空槽特征，采用草图轮廓精准约束后切除成型，保证槽体的轮廓弧度、卡位凸台尺寸与实物完全一致，满足后续装配的卡位配合需求。针对模型后端的立式挡片结构，建模时通过基准面偏移创建垂直于主体板的草绘平面，绘制挡片的侧边轮廓后拉伸成型，同时对挡片与主体板的衔接位置做圆角过渡处理，还原实物的弯折工艺特征，避免直角结构带来的应力集中问题。模型底部的两个定位凸柱采用同轴心约束创建，保证凸柱的直径、伸出长度与主体板上的对应安装孔位精准匹配，满足与AR15枪身组件的装配定位要求。材质设置阶段，主体结构统一赋予冷轧钢材质属性，调整金属粗糙度、反光度参数模拟真实枪械配件的哑光金属质感，边缘位置做轻微的倒角磨损效果处理，还原金属零件加工后的真实细节。结构设计上，该配件整体为薄型板件加立式挡片的组合结构，前端镂空槽用于实现与枪械内部击发组件的卡位联动，后端立式挡片用于行程限位，底部定位柱保证安装时的位置精度，所有结构特征均围绕实际枪械的动作逻辑设计，无冗余结构。建模过程中对所有配合面做了公差预留处理，保证虚拟装配时各部件不会出现干涉问题，同时保留了模型的参数化特征，可根据实际加工需求调整板材厚度、槽位尺寸等参数，适配不同规格的改装需求。
