90度弯角快插式气动管路肘倒钩接头

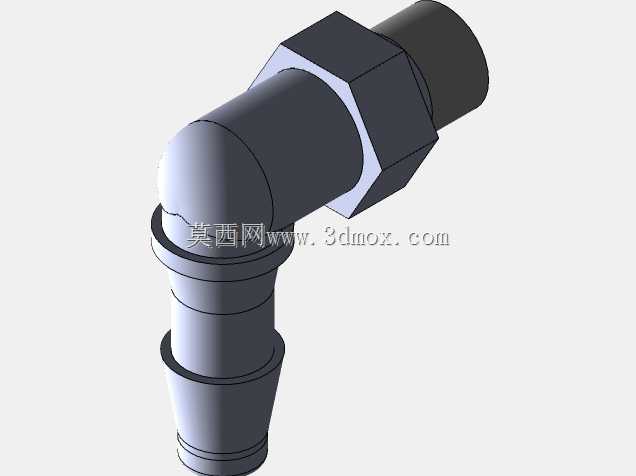

　　在气动系统、低压流体输送管路的布设场景里，经常会遇到管路需要直角转向同时要保证软管连接不脱落、密封可靠的需求，这类弯角倒钩式接头就是为解决这类场景的连接问题设计的。从结构上看，该接头采用90度一体式弯转结构，一端为外螺纹连接端，配套六角拧动台，方便使用标准扳手进行拧紧作业，安装时可以直接对接设备端的内螺纹接口，六角台的对边尺寸符合常规紧固件的操作空间要求，不需要特殊工装就能完成装配，在设备内部狭小的管路布设空间里，这种一体式弯角结构不需要额外搭配直角转接头加直通接头的组合，能减少管路连接点的数量，降低泄漏风险的同时也节省了安装空间。另一端为多级倒钩式宝塔结构，倒钩的台阶直径沿插接方向逐级变化，当软管套入接头后，

　　倒钩的棱边会卡在软管内壁，配合管箍紧固后，即便管路内存在一定压力波动，或者设备运行产生持续振动，软管也不会从接头上滑脱，相比光滑外壁的插接结构，这种多级倒钩的拉脱力能提升数倍，适合气动工具、小型流体设备、自动化生产线气路的软管连接场景。设计过程中，弯角处的圆角过渡是核心细节之一，如果弯角处采用直角锐边结构，不仅会增加流体通过时的局部阻力，造成压力损失，还会在长期使用过程中因为应力集中出现接头开裂的问题，尤其是在有轻微振动的工况下，应力集中位置很容易萌生疲劳裂纹，所以弯角位置采用了大圆弧过渡结构，既优化了流道，降低流体经过弯角时的紊流程度，也让接头的整体结构强度更均匀，能承受常规工况下的管路扭矩与压力冲击。

　　六角拧动台的位置设置在螺纹端与弯转段的衔接处，这个位置的设计充分考虑了安装操作的便利性，当接头拧入设备螺纹孔时，扳手的施力点距离螺纹端面的距离合适，不会因为力臂过长导致螺纹拧入过深损伤设备端面，也不会因为力臂过短造成拧紧力矩不足出现密封失效的问题，同时六角台的端面可以加装密封垫片，当接头拧紧到设备端面时，垫片被压紧在六角台端面与设备安装面之间，实现端面密封，不需要额外在螺纹上缠绕过多生料带，提升装配效率的同时也避免生料带碎屑进入管路造成阀件堵塞。倒钩段的每一级台阶都做了微小的倒角处理，在装配软管的时候，倒角可以引导软管顺利套入，不需要借助尖锐工具扩张软管管口，降低装配难度，同时倒钩的棱边没有做锐边处理，避免套入软管时割伤软管内壁，

　　造成软管早期破损泄漏。从安装边界来看，该接头的弯角结构使得两个连接端的轴线呈90度垂直状态，布设管路时需要预留出弯角段的转弯空间，软管连接端的长度足够容纳常规壁厚的气动软管，套入后软管端面可以抵到弯角段的定位台阶处，保证插接深度一致，不会出现有的接头插接过深、有的插接过浅导致的连接可靠性不一致问题。在实际应用中，这类接头广泛用在小型自动化设备的气路连接、气动工具的进气端连接、低压输水设备的软管转向位置，相比金属卡套式接头，它的成本更低，装配更快捷，对软管的尺寸公差适配性更好，即便软管的内径存在小幅的尺寸偏差，倒钩结构也能通过软管自身的弹性抱紧接头，保证连接的可靠性。接头的整体结构没有多余的活动部件，一体式的结构设计不存在部件松脱的风险，长期使用不需要额外维护，只要在定期检修时检查软管是否老化、管箍是否松动即可，适合在工业生产场景中长期稳定使用。在三维建模过程中，这类接头的建模需要重点关注几个关键尺寸的匹配：螺纹端的尺寸要符合对应标准管螺纹的参数，保证和设备端接口的互换性；六角台的对边尺寸要符合标准扳手的尺寸系列，避免出现扳手无法卡入的问题；倒钩段的各级直径差要控制在合理范围，直径差过大会导致软管套入困难，直径差过小则会降低拉脱力，无法保证连接可靠性；弯角处的圆弧半径要兼顾流道性能与结构强度，圆弧过小会增加流阻，圆弧过大则会增大接头的整体外形尺寸，占用过多安装空间。
