并联构型金属板材自动裁切执行机构

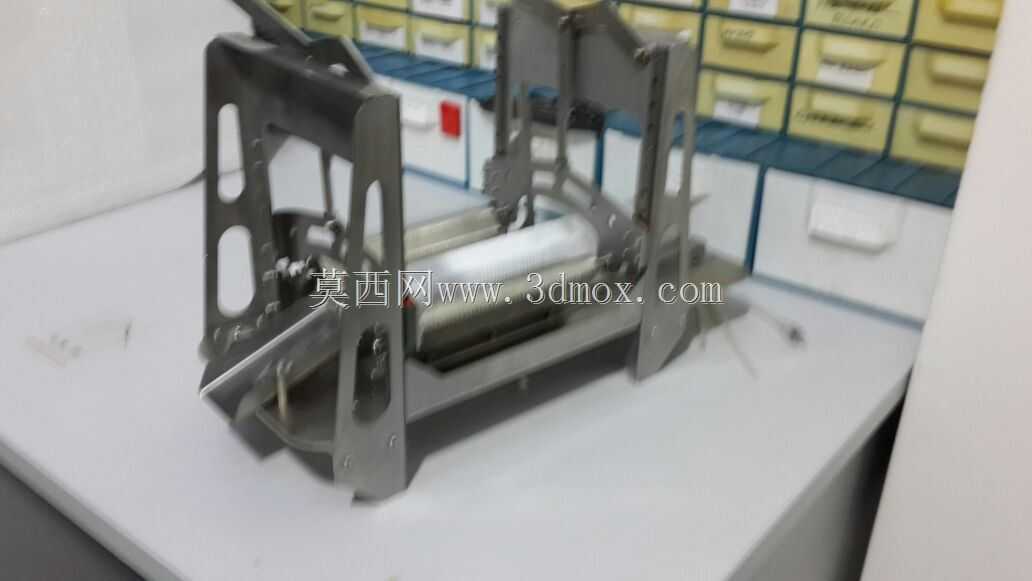

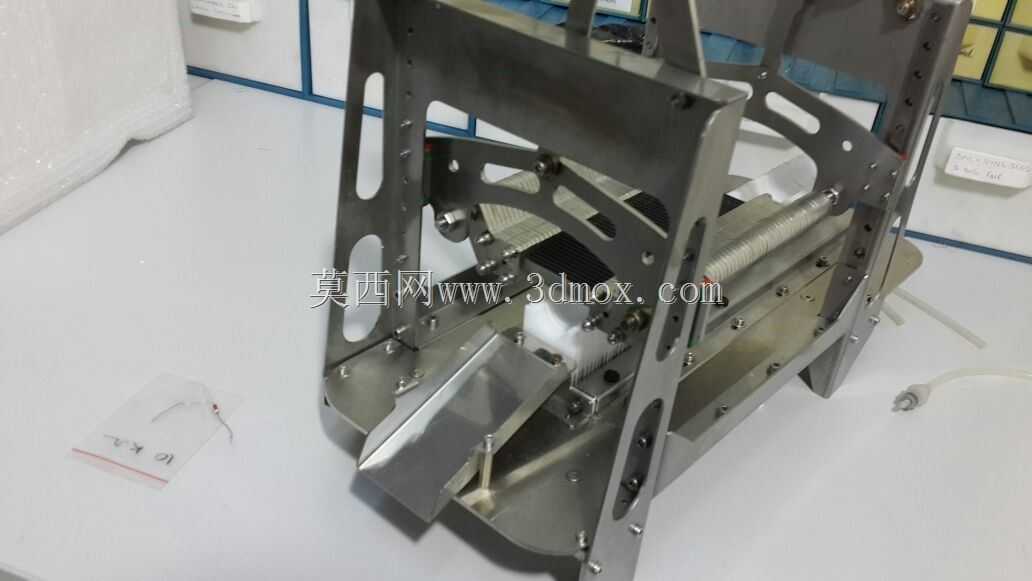

　　这套并联构型的裁切执行机构，主要面向金属薄板连续加工产线的定长裁切工位设计，适配卷料开平后的在线裁切工序，也可集成到钣金冲压、激光切割上料前的预切断环节，替代传统闸式剪板机的固定工位局限，配合多轴联动的输送线实现随动裁切，减少板材停线等待的时间损耗。从结构布局来看，整体采用双侧板支撑的框架式构型，两侧镂空的安装侧板既承担整体受力支撑，又通过镂空减重设计降低执行端的运动惯量，适配高速往复的裁切动作需求；侧板上预留的多组安装孔位，可根据不同裁切幅面调整辊轴的跨距，覆盖0.5mm到3mm厚度的冷轧钢板、镀锌板、铝板等常见金属板材的裁切需求，最大裁切幅面可适配1200mm宽度的常规卷料规格。

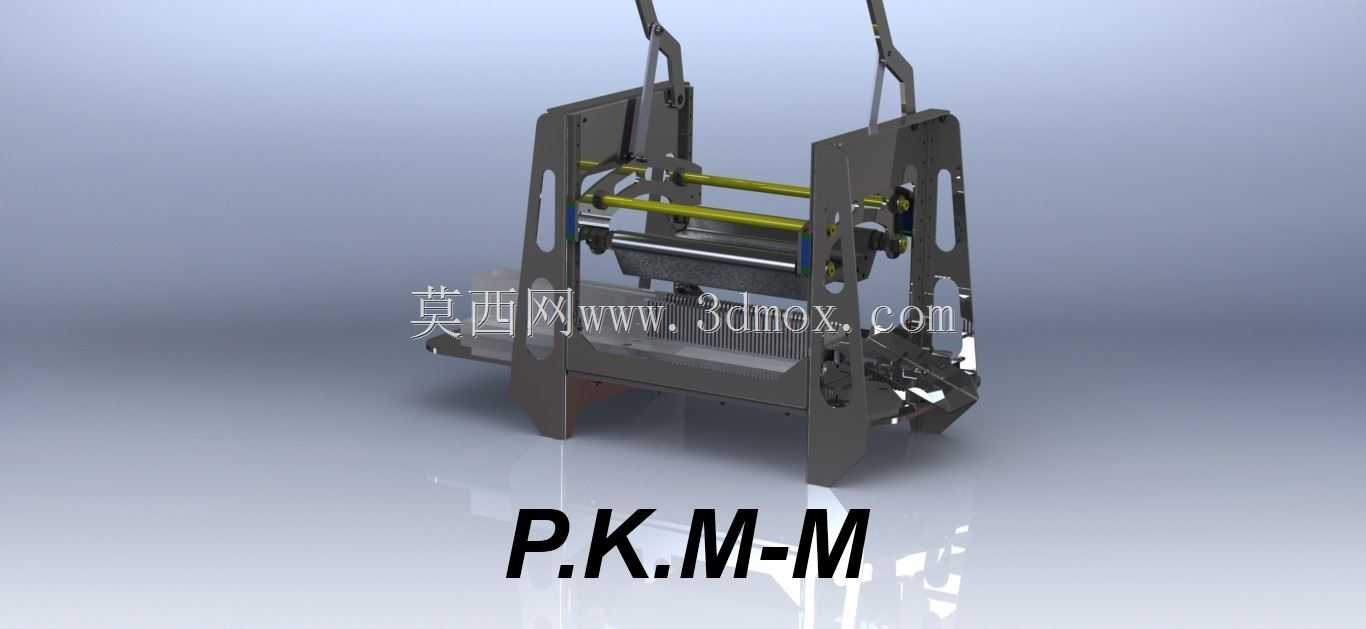

　　核心的裁切动作采用并联驱动的P.K.M-M构型设计，区别于传统单轴驱动的闸式裁切，两组驱动端通过同步连杆连接裁切刀架，运动过程中刀架始终保持水平姿态，裁切力沿刀刃长度方向均匀分布，避免单侧受力导致的刀刃崩口、板材切口斜度超差问题；刀架上方设置的两组导向辊采用包胶处理，既承担裁切前的板材压料定位，防止裁切过程中板材窜动导致的尺寸误差，又能在板材输送过程中起到导向承托作用，避免宽幅薄板在输送过程中出现下挠变形。安装边界方面，整体机构顶部设置两组吊装连接位，可直接挂接在产线的机架横梁上，也可通过底部的支撑脚落地安装，安装时需保证进料侧与出料侧的输送辊面高度差控制在0.2mm以内，避免板材通过时出现卡滞；机构的驱动端预留标准的伺服电机安装法兰，可根据产线的节拍需求选配不同功率的伺服驱动，最高往复裁切频次可达每分钟60次，适配中高速钣金加工产线的节拍要求。

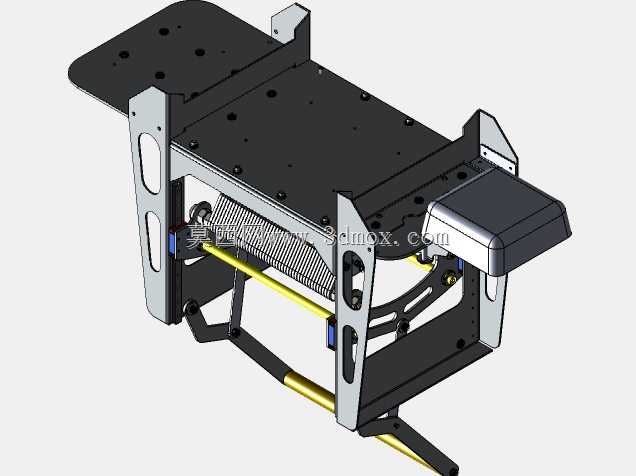

　　设计过程中重点考虑了裁切工况的受力特性，所有受力销轴均采用渗碳淬火处理，连杆铰接处配置自润滑轴承，减少长期往复运动下的磨损量，延长维护周期；刀架的行程设置了硬限位与软限位双重保护，避免误操作导致的刀架超程碰撞，同时刀刃的安装位置设计了快换结构，更换刀刃时无需拆解整体框架，仅需松开刀架侧面的压紧螺钉即可完成刀刃更换，大幅减少停机维护时间。在实际应用场景中，这套机构除了金属板材裁切外，更换对应材质的刀刃后，也可适配硬纸板、薄塑料板等片材的定长裁切，通过调整驱动参数即可适配不同材质的裁切速度与下压力度，无需对整体结构做大幅改动；机构的整体宽度控制在1500mm以内，高度方向尺寸不超过1200mm，可直接集成到现有多数钣金加工产线的预留工位中，无需对原有产线布局做大规模改造，降低产线升级的改造成本。从建模细节来看，所有铰接点的配合间隙、辊轴的跳动公差、刀架的平行度公差都按照实际加工装配要求做了参数化设置，建模过程中预留了公差补偿量，可直接导出工程图用于零件加工，装配体中所有运动部件都做了干涉检查，模拟了最大行程下的运动状态，不存在运动干涉问题，可直接用于后续的运动仿真与结构力学分析。
