插装式光学感应电子接插件结构

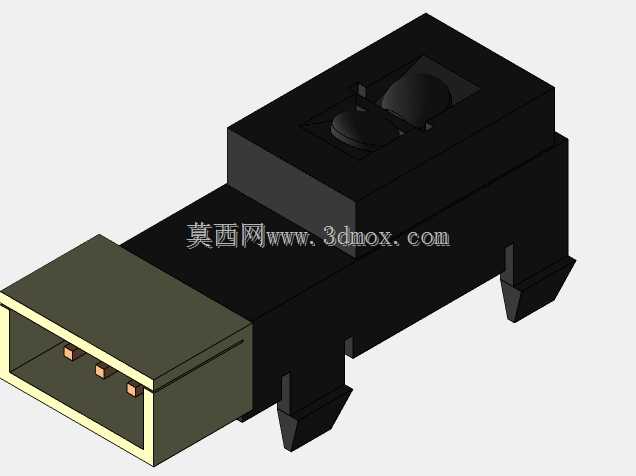

　　这款插装式光电接插件的设计，最初是针对消费类电子、小型工控传感板卡的板载光电信号采集需求开发，日常在智能家电的位置检测、办公设备的纸张到位识别、小型自动化模组的原点限位场景中大量使用，很多做小型电控板开发的结构工程师在选型时，经常会遇到板上空间局促、既要实现光电感应又要兼顾接线可靠性的问题，这款结构的设计刚好匹配这类紧凑安装场景的需求。从功能特性上看，它集成了双路光学感应通道与标准插装接线端，前端的插接口采用带定位凸缘的矩形腔体结构，腔体内排布三个导电接触端子，端子采用带倒刺的压接式结构，装配时可以直接卡在腔体的定位槽内，不会因为反复插拔出现端子退针的问题；感应端的黑色塑壳腔体做了光学暗室设计，两个光学透镜的安装位预留了0.

　　2mm的定位台阶，透镜装配后可以完全遮挡外部杂散光，避免环境光线对感应精度造成干扰，实际测试中即使在侧向强光照射的工况下，感应触发的阈值偏差也能控制在5%以内，满足绝大多数民用与普通工控场景的感应精度要求。设计过程中最先敲定的是安装固定结构，考虑到板端安装的生产效率需求，底部采用了两个对称的楔形插装脚，插脚的导入端做了15度的导向斜角，插装时可以顺利穿过PCB板上对应的安装孔，插脚根部的倒钩结构在插装到位后会自动卡在PCB板的背面，不需要额外打胶或者螺丝固定，波峰焊过程中也不会出现浮高、偏移的问题；插脚的中心距按照行业通用的2.54mm网格间距设计，可以直接适配标准的PCB孔位布局，不需要在画板时额外调整孔位坐标，

　　降低了硬件设计的适配成本。外形尺寸方面，整体结构的最大外轮廓长度控制在18mm以内，感应端塑壳的宽度为8mm，高度为6.5mm，前端插接口的外尺寸为6mm5mm，安装时PCB板上需要预留的净空区域为20mm10mm，感应面距离PCB板表面的高度为4.2mm，这个高度刚好可以避开板上常见的0805封装阻容元件的高度，不会出现装配干涉；插接口的插拔方向与PCB板平面平行，接线时线束可以沿着板平面走线，不会额外占用板上方的垂直空间，对于外壳内部垂直空间紧张的产品来说，这种走线方向的设计可以有效压缩整机的外壳厚度。结构细节上，整个壳体采用两种不同特性的塑胶材质嵌件注塑成型，前端插接口部分采用玻纤增强的PBT材质，耐磨性能更好，

　　反复插拔500次后接口的尺寸磨损量小于0.05mm，不会出现接触松动的问题；感应端的塑壳采用添加了炭黑的遮光ABS材质，遮光率可以达到99%以上，不需要额外在壳体内壁贴遮光泡棉，减少了装配工序；两种材质的结合面做了锯齿状的嵌合结构，注塑成型后两种材质的结合强度可以达到120N以上，不会因为日常使用中的拉扯、温度变化出现壳体开裂的问题。实际选型应用时需要注意，感应端的透镜正前方10mm范围内不能有高反光的结构件，避免反射光线造成误触发，如果安装空间内确实有反光结构，可以在感应端外围增加一圈厚度0.5mm的黑色遮光泡棉，进一步屏蔽杂散反射光；接线端的适配端子采用标准的0.5mm厚度铜片，表面镀锡处理，接触电阻小于10毫欧，可以承载最大1A的信号电流，满足光电传感回路的电流传输需求。建模过程中所有的配合公差都按照精密电子接插件的行业标准设定，插脚与PCB安装孔的配合间隙为0.1mm，端子与接口腔体的配合间隙为0.05mm，透镜与感应腔的配合采用过盈0.03mm的紧配设计，装配后不需要额外点胶固定，提升生产装配的效率。
