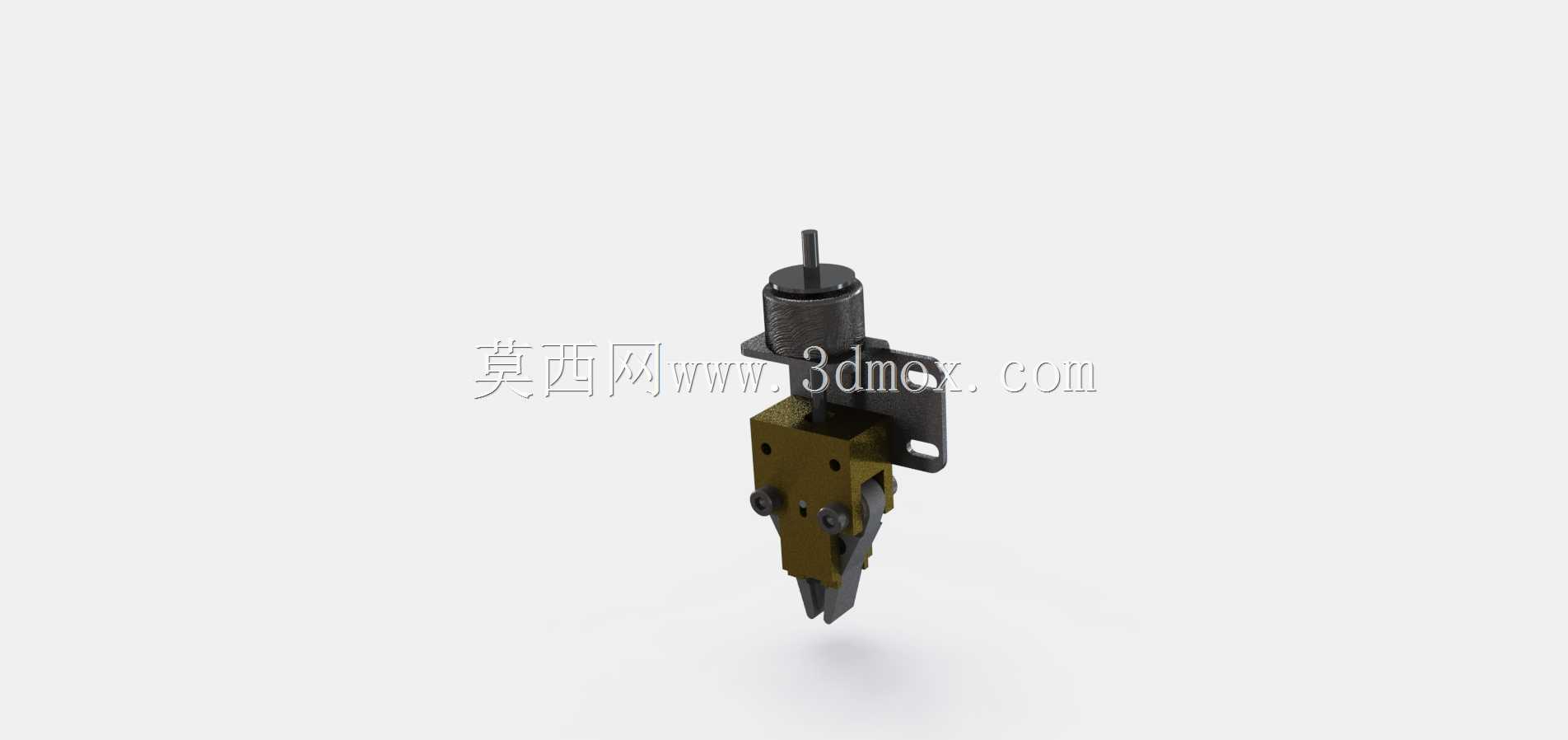

微型气动夹取式机械臂执行端结构

　　这款微型夹取式执行端结构，是面向小行程高精度取放场景开发的机械臂末端作业部件，日常在3C电子零部件装配、小型精密零件分拣、实验室样本转运这类对作业空间、动作精度要求较高的场景中应用较多，相比大负载工业机械臂的末端结构，它的整体体积控制得非常紧凑，能在狭窄的设备内部工位完成常规夹爪无法伸入的取放动作。从结构组成来看，上部的驱动段集成了微型气动执行单元，通过气压驱动内部活塞杆做轴向直线运动，活塞杆的行程经过精准限位，避免夹爪开合幅度过大损伤待夹持工件，下部的夹爪本体采用分体式铰接结构，两个夹指的开合角度通过活塞杆端部的斜楔结构传动，传动过程无额外齿轮、连杆间隙，夹取重复定位精度可以控制在0.02mm以内，

　　能稳定夹持尺寸在1mm到8mm之间的小型柱状、片状零件。设计阶段优先考虑了安装适配性，上部驱动段的侧面预留了标准L型安装支架，支架上开有两个长圆形安装孔，既可以通过螺栓直接固定在多轴小型机械臂的末端法兰上，也能适配直线滑台的移动滑块安装，安装孔的长圆设计允许安装时做±2mm的位置微调，降低装配时的对位难度。夹指部分采用可拆卸式设计，夹指与传动座通过定位销加紧固螺丝连接，针对不同材质、外形的待夹持工件，可以快速更换对应仿形轮廓的夹指，不需要拆解整个主体结构，换型时间能控制在5分钟以内，适配多品种小批量的柔性生产需求。结构的受力路径做了针对性优化，驱动段输出的轴向力直接通过斜楔面传递到两个夹指的铰接点，没有多余的传动损耗，在0.

　　5MPa的工作气压下，单夹指的夹持力可以达到12N，足够夹持重量在200g以内的金属、塑料零件，同时夹指的夹持面做了细齿纹防滑处理，夹取表面光滑的塑料零件时不会出现滑脱问题。外形尺寸方面，整个结构不含安装支架的最大外径为18mm，总高度（从驱动段顶部到夹指闭合状态的最低点）为62mm，安装支架向外伸出的长度为12mm，安装时需要预留的最小操作空间为直径25mm、高度70mm的圆柱形区域，不会和周边的工装、料架产生运动干涉。日常使用中，驱动段的进气口设置在结构顶部，采用M3规格的微型快插接头适配外径3mm的气管，气管走线可以沿着机械臂臂体固定，不会在机构运动过程中出现气管缠绕的问题。结构的主体材质选择上，驱动段外壳采用阳极氧化铝合金，

　　兼顾轻量化和结构强度，夹指部分采用淬火不锈钢材质，长期反复开合作业不会出现磨损变形，铰接位置的销轴采用硬质合金材质，配合微小间隙配合，长期运行的铰接间隙不会扩大，能长期保持稳定的夹取精度。在实际产线应用中，这类微型夹取执行端常搭配三轴桌面型机械臂或者XY直线滑台使用，完成PCB板上小型电子元件的插装辅助、小型注塑件的水口料头夹取去除、精密轴承的装配上料等工序，相比电动夹爪，它的响应速度更快，单次开合动作的响应时间不到0.1s，能匹配高速产线的作业节拍，同时结构零部件数量少，日常维护只需要定期在铰接位置添加少量润滑脂即可，没有复杂的电路调试环节，设备维护人员不需要掌握专门的伺服参数调试技能就能完成日常维保。设计过程中还做了防呆处理，夹指的安装定位销采用不对称布置，更换夹指时不会出现左右夹指装反的问题，驱动段的进气口也做了标识，避免接反气管导致夹爪动作逻辑反向。另外，结构的外露部分没有容易积尘的凹槽缝隙，表面平整光滑，在有洁净度要求的车间环境中使用时，不容易积攒粉尘，擦拭清洁也很方便，适配万级洁净车间的使用要求。
