简易曲柄滑块运动机构教学演示结构

　　在机械原理教学、基础传动方案验证场景中，曲柄滑块机构是把旋转运动转化为直线往复运动的最典型结构之一，这套简化结构的设计初衷，就是为了直观呈现这类传动的运动逻辑，去掉冗余的防护外壳、复杂的负载连接结构，把核心的运动副完全暴露出来，方便观察者清晰看到每一个部件的运动轨迹与配合关系。

　　从实际应用场景来看，这类简化结构常被用作机械专业入门教学的演示教具，也可以作为小型往复执行机构的原理验证载体，比如小型冲压设备的进给端、简易推送机构的动力端，都能基于这套核心结构做延伸设计。结构的固定端可以直接安装在垂直墙面或者立式安装支架上，安装时只需要保证曲柄回转平面与滑块导轨平面处于同一平面，就能避免运动过程中出现卡滞、别劲的问题，不需要额外做复杂的同轴度校准，对安装基准的容错度较高，适合教学场景下快速搭建调试。

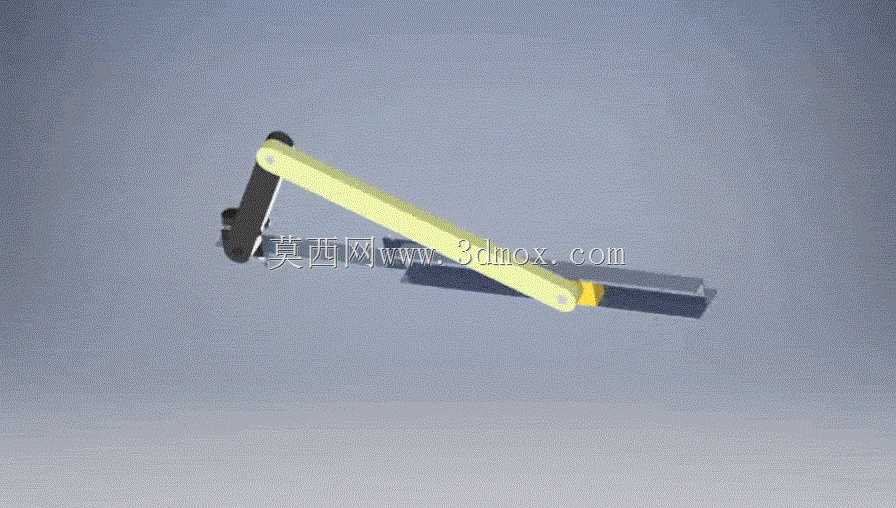

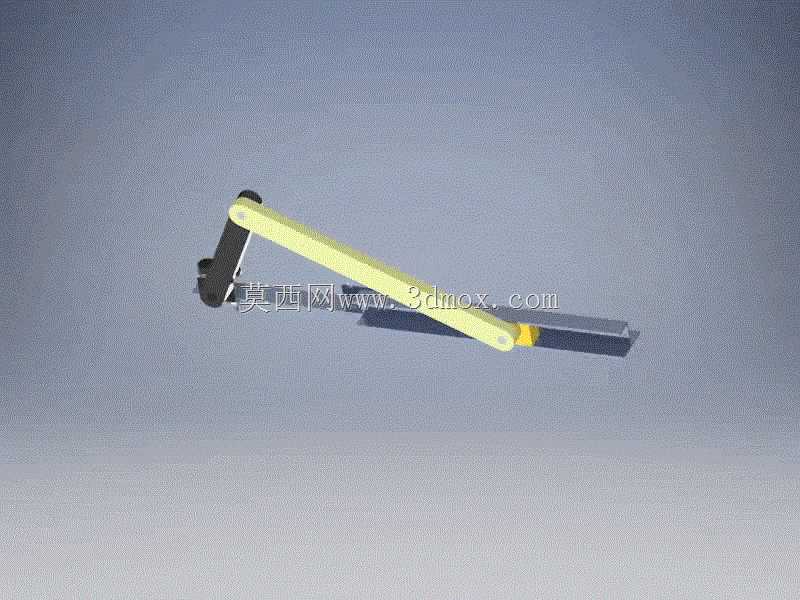

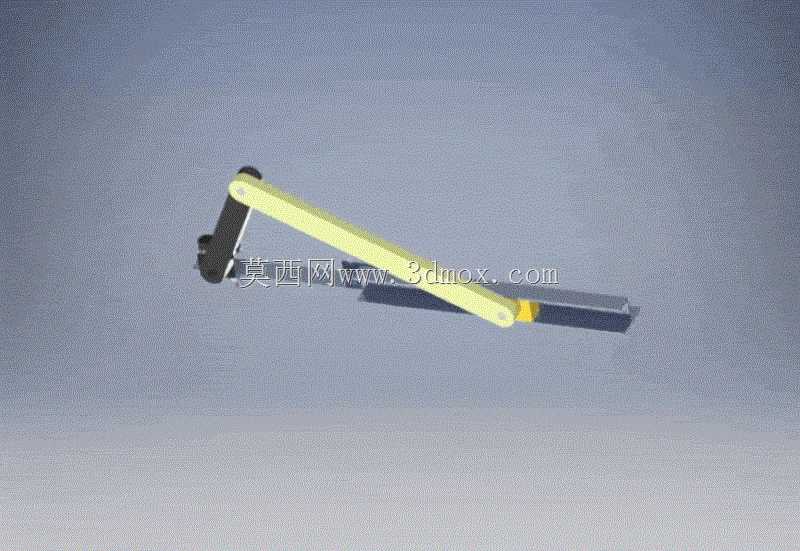

　　功能特性上，这套结构完全保留了曲柄滑块机构的核心运动逻辑：曲柄做整周回转运动时，通过连杆带动滑块沿着导轨做直线往复运动，运动过程中没有多余的传动间隙，各转动副的配合间隙控制在合理范围内，既不会因为过紧导致转动阻力过大，也不会因为间隙过大出现运动窜动。在做动态模拟的时候，可以直观观察到滑块的行程与曲柄长度的对应关系——当曲柄长度固定时，滑块的往复行程等于两倍的曲柄回转半径，这个核心参数关系可以通过这套结构直接测量验证，不需要复杂的公式推导就能让学习者建立直观认知。

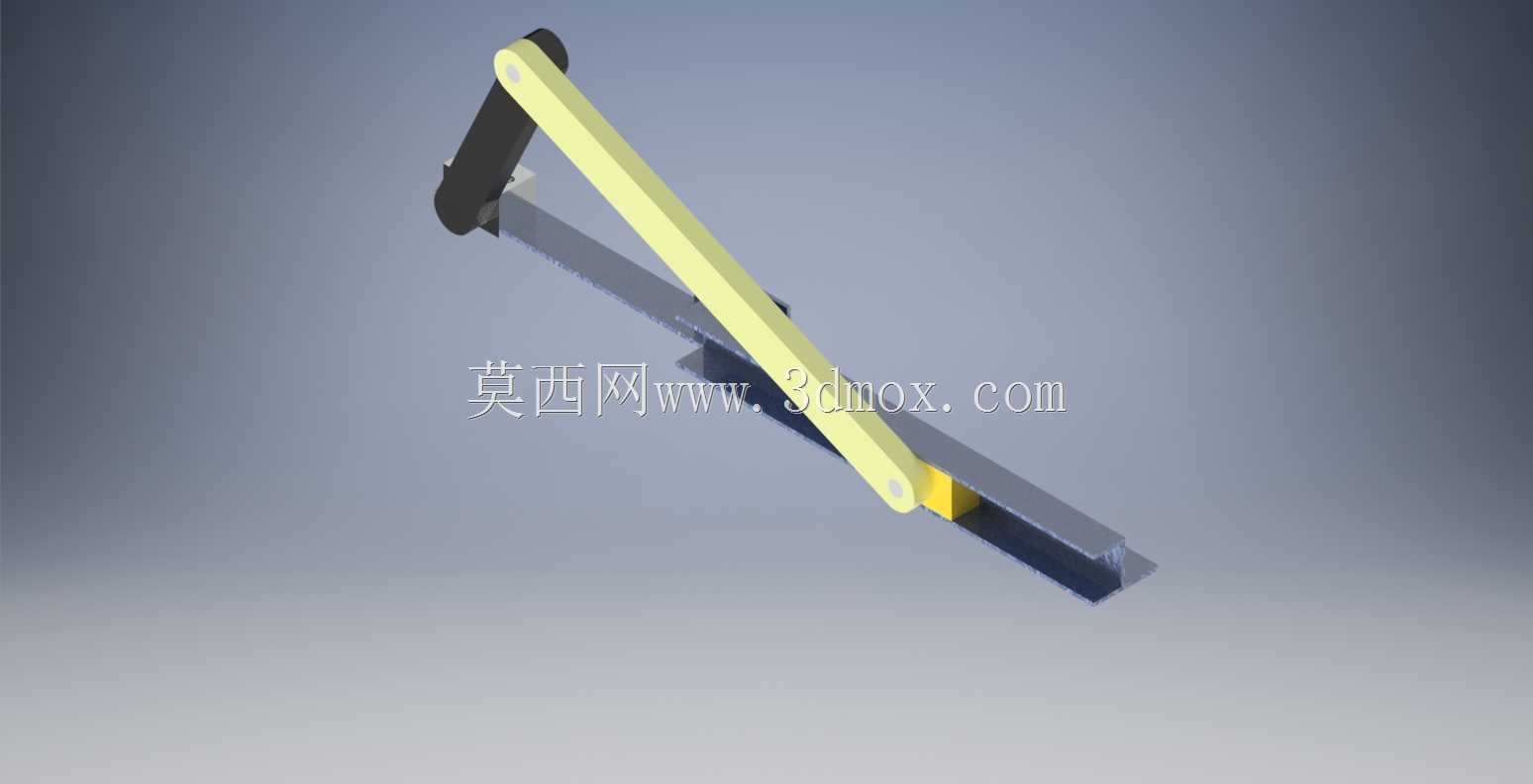

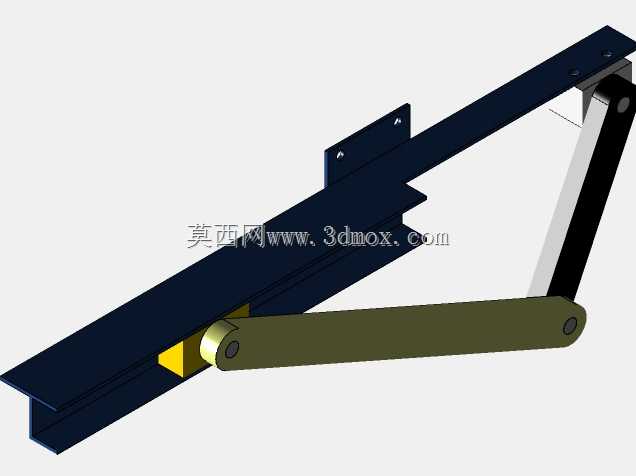

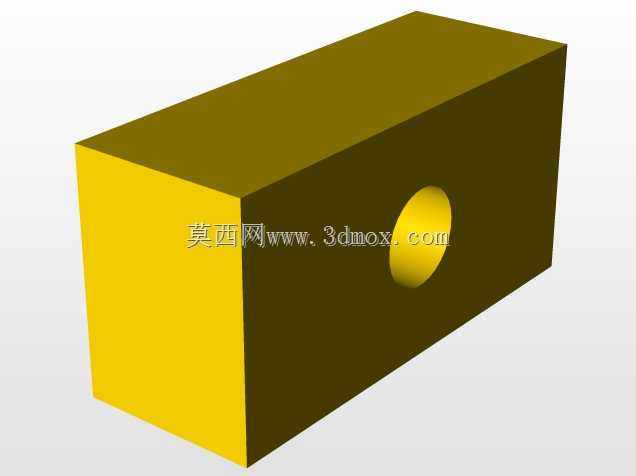

　　设计思路上，这套结构做了最大程度的简化，没有添加额外的减速组件、动力连接座，核心部件分为三个部分：做回转运动的曲柄、传递运动的连杆、做直线运动的滑块与配套导轨。曲柄的一端设置回转轴，作为整个机构的动力输入端，可以连接手动摇柄或者小型动力源，另一端通过转动销与连杆连接；连杆两端都采用转动副连接，分别衔接曲柄与滑块，把曲柄的圆周运动分解传递到滑块端；滑块与导轨采用间隙配合，保证滑动过程顺畅无卡滞，导轨的长度预留了足够的行程余量，避免滑块运动到极限位置时脱出导轨。

　　从安装边界来看，整个机构的占用空间由曲柄回转半径决定，垂直方向的安装高度需要覆盖曲柄整周回转的最大直径，水平方向的长度需要覆盖滑块的最大行程加上连杆在极限位置的投影长度，安装时固定端只需要锁紧曲柄的回转支座，保证回转轴的垂直度即可，导轨的安装需要与滑块运动方向平行，平行度误差控制在每米长度不超过0.1mm就能保证运动顺畅。如果是用作教学演示，还可以在滑块端加装标记笔，配合匀速转动的曲柄，直接在记录纸上绘制出滑块的位移-时间曲线，直观展示简谐运动的规律，拓展演示功能。

　　在实际工程应用中，很多设备的核心往复结构都是从这类基础曲柄滑块结构衍生而来，比如内燃机的活塞连杆组、冲床的冲压执行端、往复泵的活塞驱动结构，本质上都是这套原理的工程化升级，增加了负载承载结构、润滑系统、密封组件等工程化部件，但核心的运动逻辑和这套简化结构完全一致。通过对这套简化结构的运动模拟，可以快速验证不同曲柄长度、连杆长度比例下的滑块运动特性，比如急回特性的明显程度、滑块最大行程的变化、传动角的变化规律，为后续工程化设计提供基础的参数参考，避免直接做复杂结构设计时出现原理性错误。

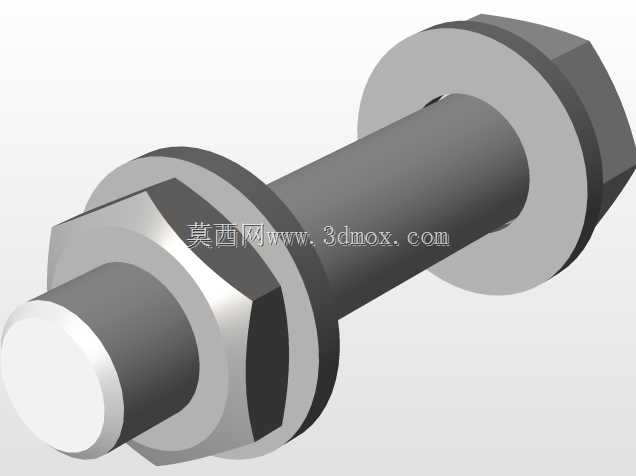

　　结构的各部件连接都采用最基础的销连接，拆卸组装都很方便，不需要专用工具就能完成整个机构的拆解与重组，适合教学场景下让学习者亲手组装，理解每个运动副的作用与配合要求。滑块与导轨的配合面没有做复杂的滚道或者润滑槽，依靠基础的间隙配合就能实现顺畅滑动，在低速演示场景下完全可以满足使用需求，如果需要提升滑动顺畅度，只需要在配合面添加少量润滑脂即可，维护成本极低。
