焊接作业用小型焊烟收集净化装置

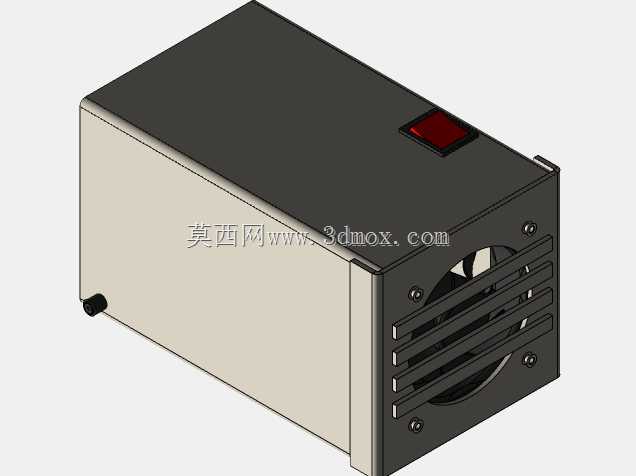

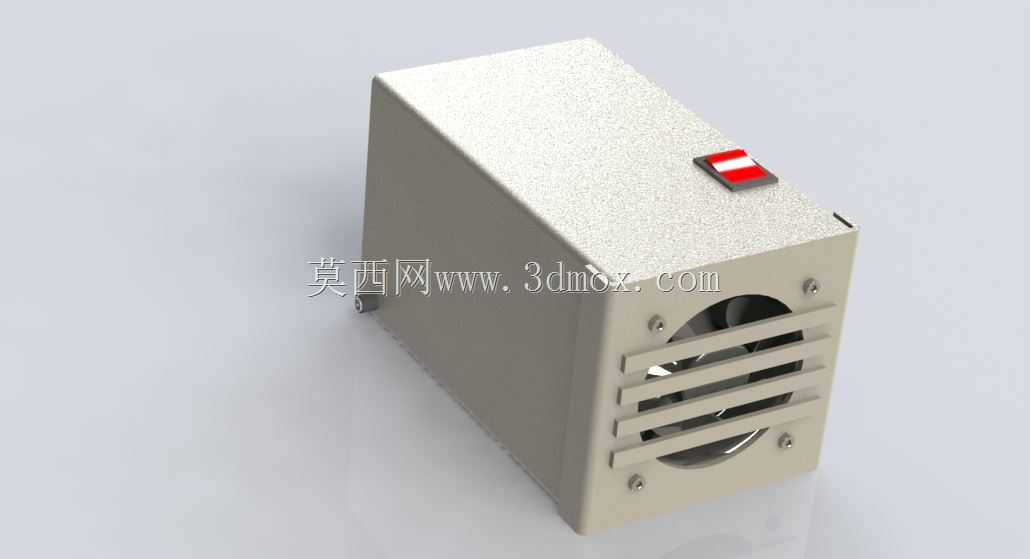

　　在各类金属焊接加工工位上，焊烟的无组织扩散一直是影响作业人员职业健康、干扰车间视线的核心问题，尤其是零散维修工位、小批量钣金焊接点位、教学实训焊接台这类不适合铺设大型集中除尘管网的场景，小型工位级焊烟收集装置的适配性远高于大型集中除尘系统。这款焊烟收集装置的设计完全围绕单工位近距离捕集需求展开，没有冗余的外置管路与复杂结构，整体采用方正的箱式布局，外壳主体采用薄钣金折弯拼接成型，加工难度低，量产时的钣金开料、折弯、焊接工序都可以在常规钣金车间完成，不需要特殊的成型模具，单台制造成本可控，也方便后期根据工位需求调整外壳尺寸。装置正面设置横向格栅式进风口，格栅采用等间距排布的薄钣金条，既可以阻挡焊接过程中飞溅的较大焊渣颗粒进入箱体内部，

　　避免高速旋转的风叶被飞溅物打坏，也能对进风气流做初步整流，让进入箱体的气流分布更均匀，避免局部风速过高导致的噪音陡增问题。进风口后方直接对应轴流风扇的安装位，风扇采用常规直流供电型号，供电接口设置在箱体侧面，采用通用的直流插孔规格，现场可以直接适配常见的电源适配器，不需要专门定制供电模块，后期风扇损坏时也可以直接采购市售标准件替换，降低运维成本。箱体顶部设置翘板式电源开关，开关位置突出顶面一定高度，作业人员戴焊接防护手套也可以轻松操作，不需要摘下手套就能完成设备启停，开关旁预留了状态指示灯的安装位，通电运行时可以直观看到设备工作状态，避免设备空转浪费电能。装置的进风侧与风扇之间预留了滤材安装空间，可以根据现场焊接烟尘的浓度、

　　焊接材质类型，搭配不同过滤等级的初效、中效滤材，普通碳钢焊接场景用初效过滤棉就可以拦截大部分金属烟尘颗粒，焊接不锈钢、有色金属等产生有害烟气的场景，可以更换带活性炭吸附层的复合滤材，进一步吸附气态有害物。从安装边界来看，这款装置的方正外形可以直接放置在焊接工位的台面上，不需要额外的安装支架，底部可以粘贴防滑橡胶垫，避免焊接过程中误碰导致设备移位，进风口中心高度刚好对应常规坐姿焊接时的焊枪作业高度，烟尘产生后可以在最短距离内被负压捕集，避免烟尘扩散到作业人员呼吸带。箱体的所有拼接边都做了折边密封处理，减少漏风导致的负压损失，让进风口的有效捕集风速可以维持在合理区间，不需要过高的风扇功率就能达到理想的捕集效果，

　　运行时的噪音也可以控制在车间可接受范围内，不会干扰作业人员之间的正常沟通。不同于大型集中除尘系统需要铺设管道、规划管网走向、匹配大功率风机，这款小型装置可以即放即用，针对临时焊接作业、外包维修焊接、实训教学工位这类流动性强、点位不固定的焊接场景，不需要做任何工位改造就可以直接投入使用，也可以根据工位的焊接量大小，灵活调整装置与焊点的距离，焊接大工件时可以临时挪动装置靠近焊点，小工件焊接时可以放置在工位侧方，不影响工件的装夹操作。箱体的侧面预留了滤材更换的快拆结构，不需要完全拆开箱体就可以抽出滤材架更换过滤材料，日常维护只需要定期清理进风格栅上附着的焊渣、更换过滤棉即可，不需要专业的运维人员，一线作业人员经过简单说明就可以完成日常维护操作。在结构强度设计上，外壳钣金采用合理的厚度选型，既不会因为板材过薄导致运行时产生共振噪音，也不会因为板材过厚导致整机重量过大，不方便挪动位置，箱体边角处做了小圆弧倒角处理，避免搬运、挪动过程中尖锐边角划伤作业人员，符合车间设备的安全设计要求。
