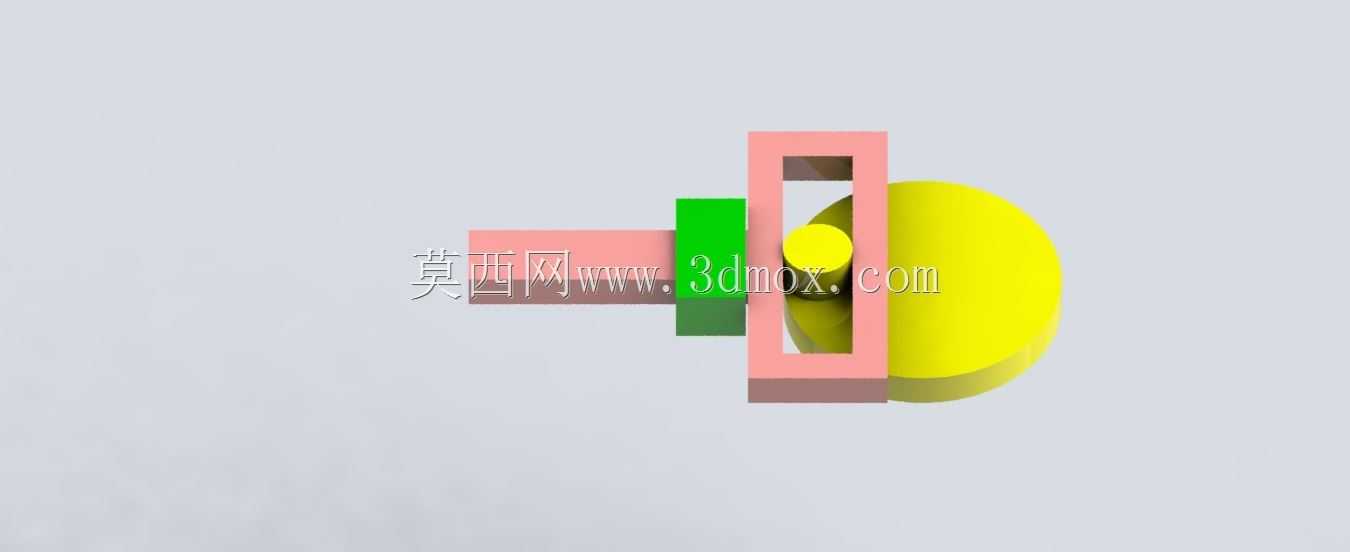

苏格兰轭式止动轭传动机构结构展示

　　在自动化生产线的间歇送料工位、小型冲压设备的进给单元、包装机械的定距推送模块里，苏格兰轭（scotch-yoke）结构的止动轭机构一直是实现旋转运动转直线往复运动的高性价比方案，这套三维结构完整还原了该类机构的核心传动逻辑，没有冗余的装饰性结构，所有部件的配合边界都按照实际工程装配要求做了约束。从实际使用场景来看，这类机构最常被用在需要恒定行程往复动作的工位，比如薄膜分切设备的定长牵引、小型装配线的工件推料、印刷设备的辊筒间歇驱动，相比普通曲柄滑块结构，它的往复运动行程完全由驱动曲柄的回转直径决定，运动过程中没有侧向分力带来的额外磨损，轭架部分的受力始终沿着直线运动方向，对导向件的负载要求更低，长时间运行的稳定性更优。

　　设计这套结构的时候，首先要明确的是输出端的往复行程需求，轭架的内槽宽度要和驱动销的直径做间隙配合，间隙量控制在0.02-0.05mm之间，既要保证驱动销在槽内滑动顺畅不卡滞，又要避免间隙过大带来的回程冲击，驱动销的偏心距直接决定往复行程的总长度，设计时偏心距的取值要比实际需求行程大0.1-0.2mm，用来抵消装配误差和长期运行的磨损余量。驱动轮部分采用整圆盘式偏心结构，相比偏心曲柄的结构，整圆盘的转动惯量更均匀，高速运转时的动平衡更容易保证，适合每分钟120次以内的中速往复工况，如果是更高频次的动作场景，可以在圆盘上做减重孔来降低转动惯量，减少驱动电机的负载冲击。轭架的外形采用框式结构，两侧的导向面和输出推杆做一体化设计，

　　输出推杆的直径根据实际推送负载来选，常规轻载推送场景下推杆直径取12-20mm即可满足强度要求，导向段的长度要大于推杆直径的1.5倍，避免推杆伸出时出现翘头卡滞的问题，轭架的槽体侧壁厚度要保证在驱动销挤压下不会出现形变，按照45号钢材质计算，槽壁厚度不小于槽宽的0.8倍就能满足常规工况的刚度需求。安装边界上，这套机构的整体安装基面要和驱动轴的回转中心保持垂直，驱动轴的轴承座安装孔位要和轭架导向方向保持平行，平行度公差控制在0.03mm/100mm以内，否则会出现驱动销和轭架槽的偏磨，大幅缩短部件使用寿命。输出推杆的端部可以根据实际使用需求加装推头、夹具等执行端部件，加装时要保证执行端的负载中心和推杆轴线重合，避免产生额外的弯矩。

　　从功能特性来看，这套止动轭机构在行程端点的停顿特性非常明确，当驱动销转动到轭架槽的上下极限位置时，输出端会有短暂的近似停顿状态，这个特性刚好适配很多需要在行程端点完成加工、装配、检测动作的工位，不需要额外添加停顿锁定结构，就能实现稳定的间歇动作输出，相比采用凸轮分割器实现同类型动作，结构成本能降低60%以上，维护难度也更低，日常只需要定期给驱动销和轭架槽的接触面添加润滑脂即可，没有复杂的易损件需要频繁更换。在建模过程中，所有配合面都做了公差匹配的模拟，比如驱动销和偏心圆盘的配合采用过盈配合，过盈量按照直径的0.01%取值，保证运转时驱动销不会出现松动偏转，轭架和导向支座的配合采用间隙配合，间隙量控制在0.01-0.03mm，保证滑动顺畅的同时不会出现径向窜动。很多新手工程师在设计这类机构时容易忽略轭架槽的端部圆角处理，实际上槽体的两个端部必须做和驱动销半径匹配的圆角，避免驱动销运动到端部时出现硬接触冲击，同时圆角结构也能减少应力集中，避免轭架在长期交变载荷下出现槽端开裂的问题。另外，驱动部分的动力输入可以搭配伺服电机、减速电机甚至手动曲柄，适配不同的设备成本需求，手动驱动的场景下可以把偏心圆盘的直径做大，增加操作力臂，降低手动操作的力度要求；电机驱动的场景下可以在驱动轴端加装编码器，精准控制往复动作的频次和位置，实现和整条生产线的动作联动。
