小型越野拖挂露营旅居挂车结构设计

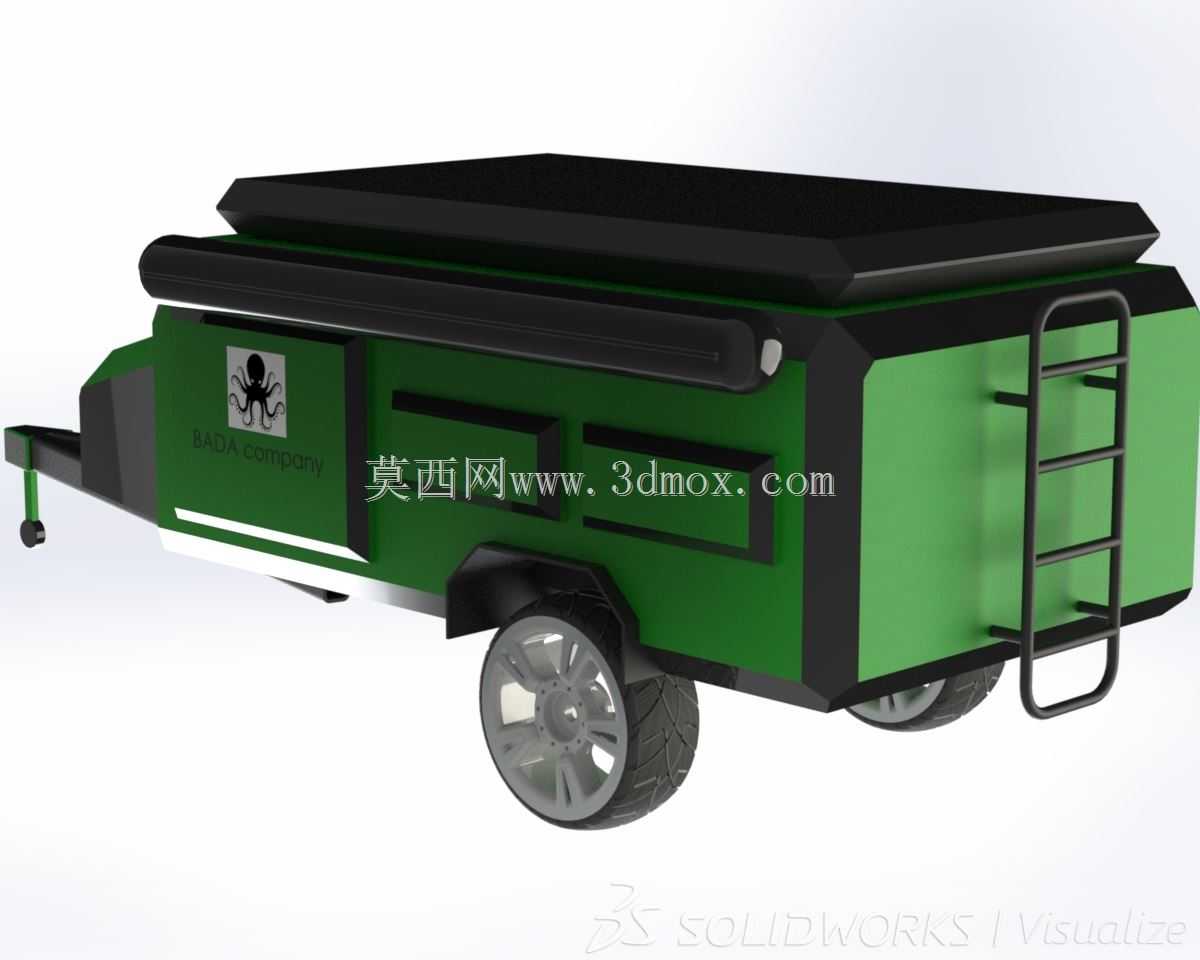

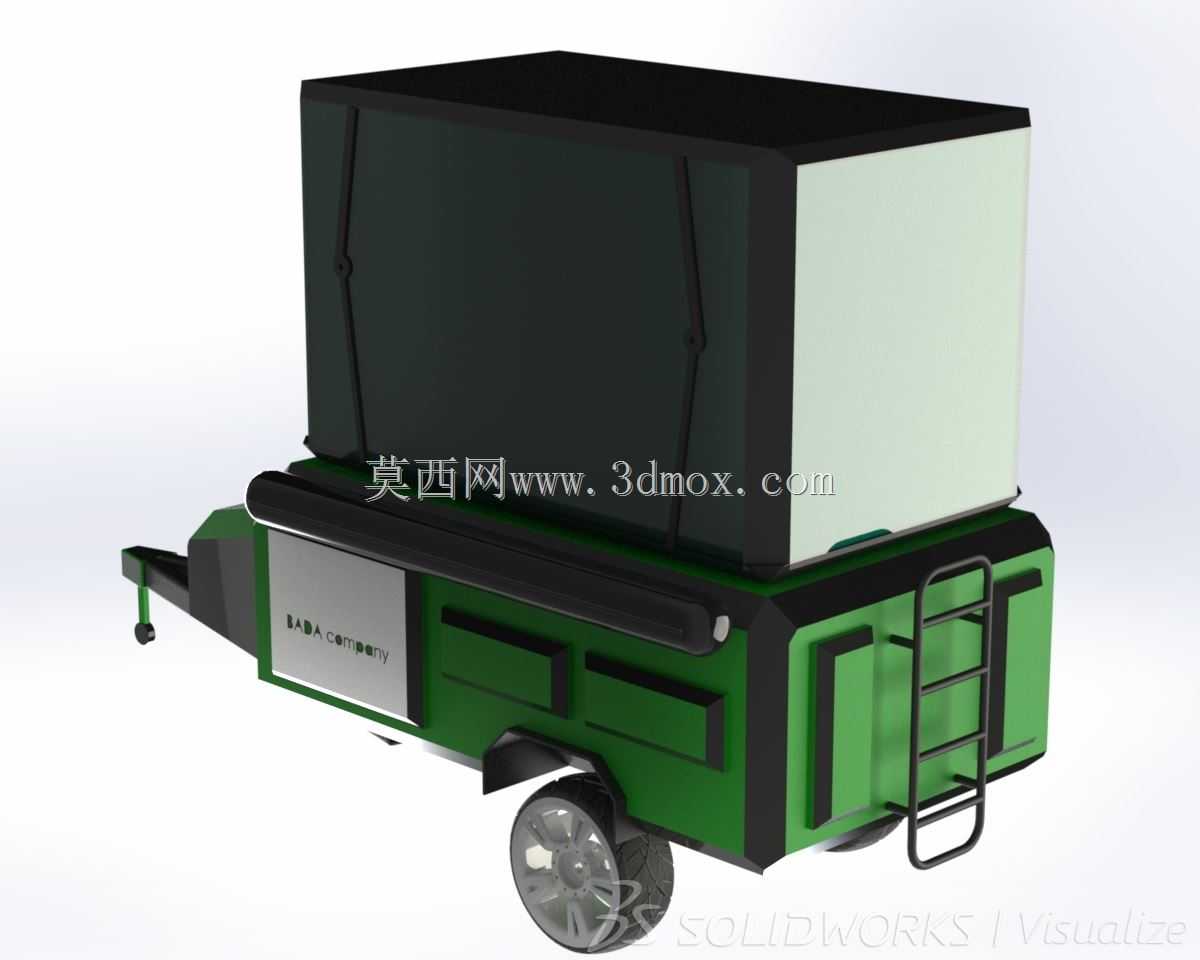

　　这款小型拖挂旅居挂车的设计，核心瞄准短途户外越野露营的使用场景，区别于常规公路款拖挂房车，整体结构做了针对性的通过性优化，适配非铺装路面、山地林间露营点的通行需求，可由硬派越野车型牵引，满足2-3人短途户外出行的旅居装载与临时休憩需求。从功能布局来看，箱体主体采用封闭舱式结构，顶部设置一体化硬质平顶，既可以作为户外临时置物平台，也预留了加装车顶帐篷、太阳能供电板的安装点位，箱体侧上方集成了可外拓的遮阳卷帘结构，驻车时可拉出形成侧边遮阳区域，满足户外露营时的遮阳挡雨需求。箱体尾部设置了外挂式金属爬梯，直接连通箱体顶部与地面，爬梯采用圆管弯折焊接结构，踏杆间距符合人体工程学攀爬尺寸，无需额外借助工具即可直接登顶取放物品，

　　爬梯通过螺栓固定在箱体尾部加强筋位置，避免长期颠簸出现连接松动。行走机构部分采用双轮单轴布局，轮毂搭配大花纹越野轮胎，胎壁厚度做了加厚设计，可适应碎石、泥泞路面的行驶冲击，轮拱位置做了突出的防刮包围，避免行驶中飞溅的碎石击打箱体侧壁造成漆面损伤或结构破损。箱体前部设计了锥形牵引连接结构，可匹配标准方口拖车杠的牵引钩安装，连接部位预留了刹车信号、示宽灯的线路走线孔位，无需后期额外开孔破坏箱体密封性。箱体侧壁设置了多组内嵌式储物舱门，可分类收纳露营工具、炊具、户外折叠家具等物品，舱门边缘做了一圈橡胶密封胶条，可避免雨天行车时雨水渗入舱内打湿存放物品，舱门锁具采用按压式防水锁，户外复杂环境下不易出现锈蚀卡滞。从设计思路层面，

　　这款拖挂没有追求大空间的冗余设计，而是把核心重点放在了轻量化与结构强度的平衡上，箱体框架采用矩形钢管焊接形成整体笼式结构，外部蒙皮采用轻质复合板材，在保证整体抗扭强度满足越野颠簸需求的前提下，尽可能降低整备质量，减少牵引车辆的动力负载。外形尺寸方面，整车宽度控制在常规家用SUV的车宽范围内，行驶时不会超出牵引车辆的后视镜视野范围，无需额外加装加宽后视镜片即可观察到挂车两侧的路况，整车高度控制在2.2米以内，可顺利通过多数限高路段、林区道路的限高杆，箱体底部离地间隙做了抬高设计，相比普通公路拖挂提升了120mm的离地高度，减少非铺装路面行驶时托底磕碰箱体底部的风险。安装边界上，牵引连接点的高度适配多数硬派越野车后拖车杠的标准安装高度，

　　牵引时挂车可保持水平姿态，不会出现前高后低或前低后高的姿态异常，避免行驶中出现行驶不稳定、轮胎偏磨的问题；整车电气接口采用通用7芯拖车信号接口，可直接匹配市面多数越野车型的拖车信号输出端口，接线时按照对应针脚定义连接即可实现刹车灯、示宽灯、转向灯的同步点亮。箱体内部预留了简易卧榻的安装空间，可铺设折叠床垫满足临时休息需求，同时预留了便携水箱、移动电源的固定点位，用户可根据自身露营需求灵活加装相关配套设施，无需对原有箱体结构做破坏性改装。箱体边角位置全部做了圆弧包边处理，既可以降低行驶时的风阻，也能避免尖锐边角在驻车活动时造成磕碰划伤，车身涂装采用深绿搭配黑色防撞包边的配色，在户外林间环境下不易显脏，小的树枝刮痕也不会过于明显，适合高频次户外露营的使用场景。
