太阳能光热发电与海水淡化集成塔结构

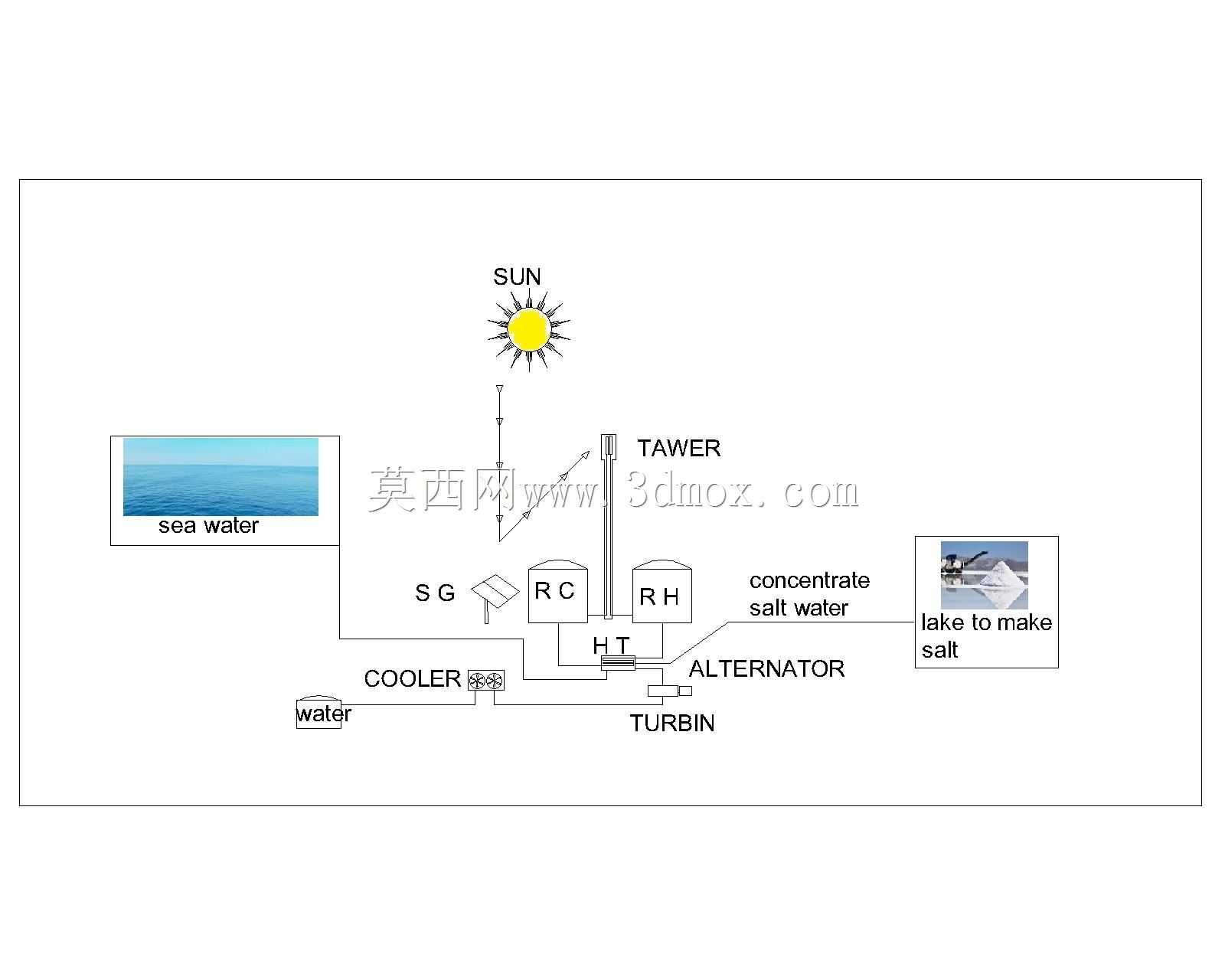

　　这套太阳能塔集成结构，核心是将塔式光热集热、朗肯循环发电、低温多效海水淡化三个工艺段做了一体化的结构整合，打破了传统光热电站与海水淡化装置分场布置的占地冗余问题，在沿海滩涂、离岸海岛这类缺淡水、缺电网覆盖、太阳能辐照充足的场景下，能同时输出稳定电能与生产生活用淡水，适配无公共电网支撑的偏远海岛驻点、沿海盐业生产基地、滨海小型工业聚集区的复合能源需求。从实际运行逻辑来看，塔顶的集热接收装置会将定日镜场反射汇聚的太阳辐射能转化为导热工质的热能，工质沿塔内竖向布置的保温管路输送到底部的换热单元，一路热能送入余热锅炉产生高压过热蒸汽，驱动汽轮机与同轴连接的交流发电机输出电能，做完功的低压乏汽不直接进入冷凝单元排空余热，

　　而是引入海水淡化模块作为加热热源，预热后的海水经多级闪蒸与冷凝处理，分离出可直接使用的淡水与浓缩盐水，浓缩盐水可直接输送至盐田晒制海盐，整套流程的热能梯级利用率比单独建设光热电站、单独建设海水淡化厂的模式高出近四成。从结构设计思路上，塔体采用变截面钢桁架承重结构，底部为大跨度方形支撑框架，预留了换热罐、储热罐、汽轮发电机组、冷却单元、海水预处理单元的安装空间，所有工艺设备沿塔体竖向中轴线对称布置，避免偏心荷载对塔体抗风稳定性造成影响；塔身上段为等截面桁架结构，除了敷设保温工质管路，还预留了检修爬梯、安全护栏、风速风向监测设备、定日镜场校准信号收发装置的安装点位，塔顶集热平台做了外翻式检修走道与防坠落护栏，

　　可满足日常运维的操作空间需求。在安装边界控制上，塔体底部支撑脚的跨距根据配套的100kW级发电模块、5吨/日淡水产能模块的尺寸做了适配，基础预埋螺栓的定位尺寸与常规工业钢结构基础的施工公差要求一致，不需要定制特殊的施工工装；塔体总高度控制在定日镜场的最优聚光高度区间，既避免高度过低导致定日镜场遮挡损失过大，也避免高度过高带来的结构抗风等级提升、建设成本陡增的问题；塔侧预留的海水进水接口、淡水输出接口、电力输出接口、浓缩盐水输出接口全部采用标准化工业法兰接口，可直接对接现场的输水、输配电管网，不需要额外做转接件设计。结构细节上，所有与高温工质接触的管路支架都做了隔热垫层设计，避免高温传导导致桁架结构局部热应力变形；

　　沿海高盐雾环境下的外露结构件全部做了热浸锌加防腐涂层处理，连接螺栓采用316不锈钢材质，减少盐雾腐蚀带来的结构强度衰减；冷却单元布置在塔体背阴侧，避免太阳直晒导致冷凝效率下降，海水进水端前置了粗过滤格栅，拦截海水中的漂浮杂物与大颗粒泥沙，降低后续换热单元的堵塞风险。这套结构在建模过程中，对每个工艺单元的安装间隙、检修操作空间都做了1:1的还原，比如汽轮发电机组周边预留了不小于800mm的检修通道，换热罐的顶部预留了吊装维护的净空高度，储热单元与发电单元之间做了防火隔热隔墙的结构预留，所有管路的走向都避开了人员日常通行的通道，同时兼顾了管路沿程阻力最小化的布置要求，避免过多弯头造成的工质输送能耗损失。
