三脚架式双排矩阵舞台补光灯具结构

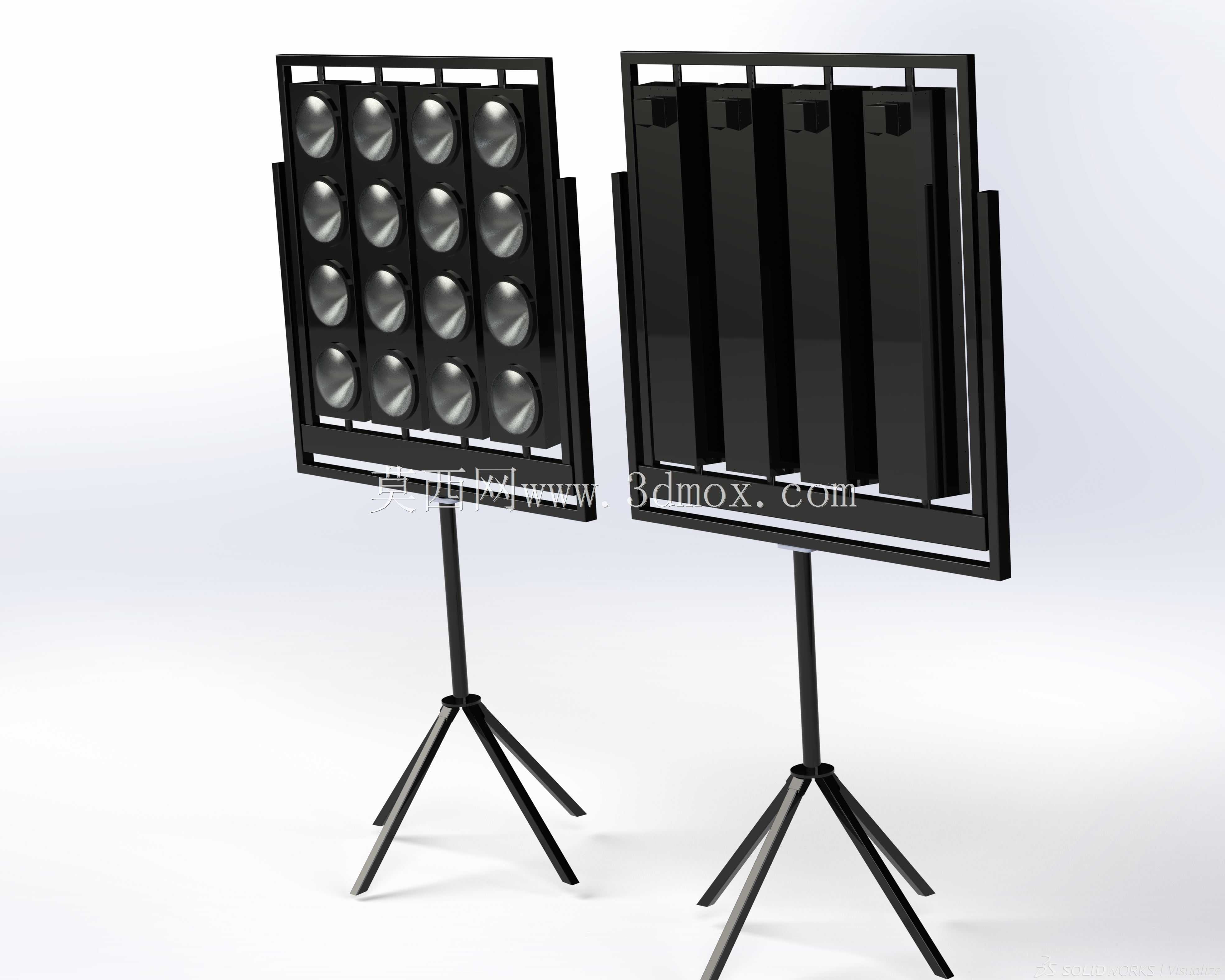

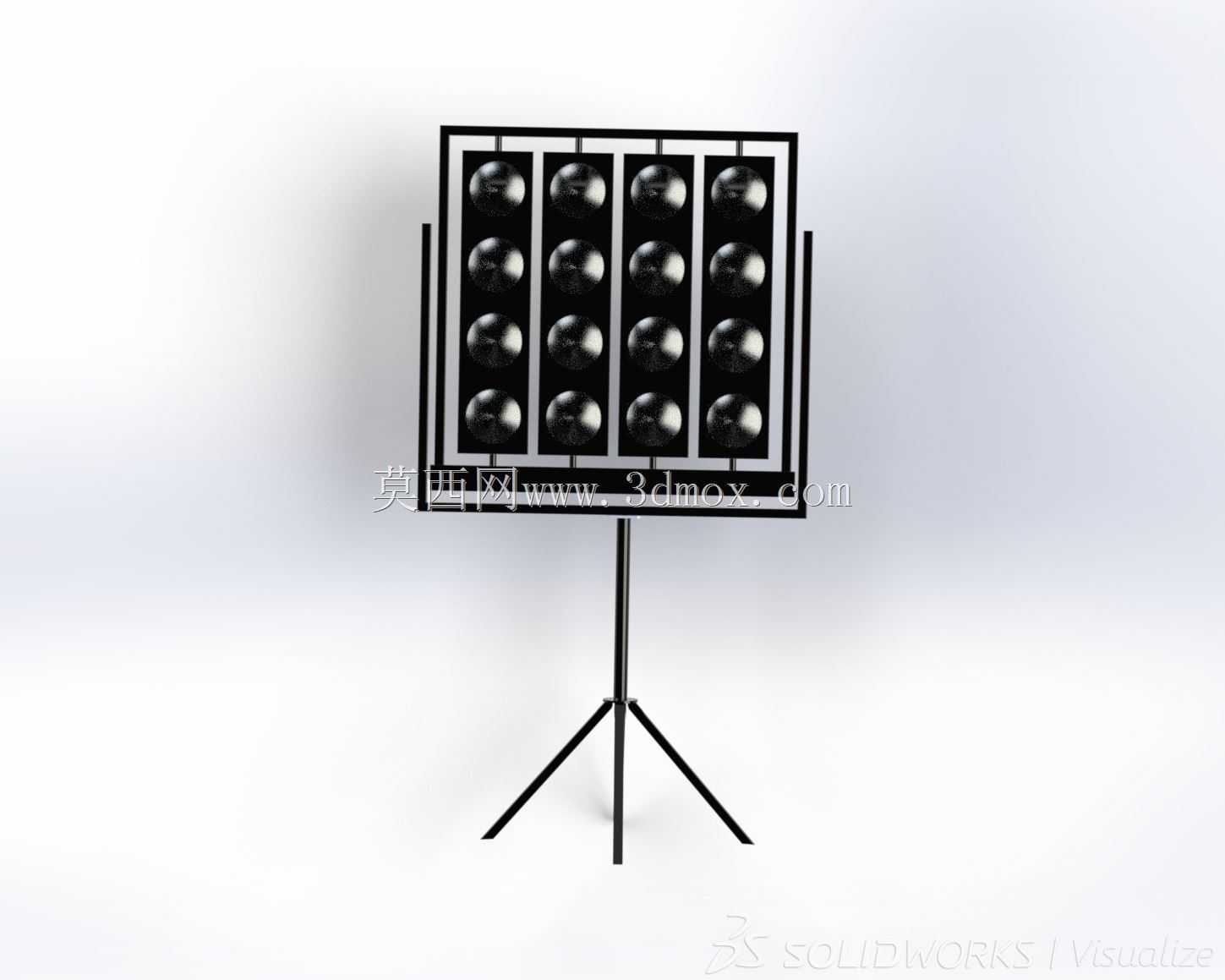

　　该款灯具结构主要面向中小型室内外演出、商业路演、小型展会展台、校园活动礼堂等场景的临时布光需求，区别于固定吊装的专业剧场灯具，采用独立三脚架支撑形式，无需提前在场地顶部预置挂点与走线桥架，可根据现场布光需求快速挪动调整位置，适配场地条件受限、搭建周期短的临时活动场景。灯体采用双面可翻转框架结构，正面为4行4列排布的圆形聚光透镜灯组，单颗灯珠搭配独立聚光杯，可实现定向光束投射，满足舞台区域重点补光、人物面光补投的需求；背面为同尺寸的遮光挡片结构，翻转框架后可切换为遮光状态，避免灯光直射观众区域造成眩光，也可在布光调试阶段临时遮挡光源，无需反复启闭灯具电源。支撑结构采用三段式伸缩三脚架支腿，支腿展开后形成稳定的三角支撑面，

　　单支腿底部做了防滑倒角处理，在平整的水泥地面、地毯地面、临时搭建的舞台板地面均可放置，支腿伸缩段设置了弹簧定位销，可根据投射高度需求在0.8米到1.8米区间内无级调整支撑高度，调整到位后定位销自动卡入对应定位孔，无需额外紧固件锁止，单人即可完成高度调整操作。灯体框架与三脚架顶部采用阻尼转轴连接，转轴阻尼力矩经过调校，可在垂直方向-30度到90度区间内任意悬停，无需额外锁止旋钮，调整投射仰角时单手即可推动灯体转动，调整后不会因自身重力发生下坠偏移。灯组的供电线路从框架侧边的走线槽内布设，沿支撑立柱内部中空通道引至底部接线端，避免明线外露被现场人员剐蹭扯断，框架边缘做了圆弧包边处理，搬运过程中不会划伤操作人员手部。从安装边界来看，

　　单台灯具支腿完全展开后支撑面直径为0.75米，灯体框架整体尺寸为0.6米宽、0.8米高，收拢支腿后整体长度为1.1米，可放入常规演出设备运输箱内，单台整体重量控制在12公斤以内，单人即可完成搬运、架设、角度调整全流程操作。灯体框架采用轻质铝合金型材拼接成型，在保证结构刚性的前提下尽可能降低整体重量，透镜采用耐高温PC材质，长时间点亮状态下不会因灯珠发热出现形变发黄问题，背面遮光挡片采用哑光黑色冷轧钢板，可有效吸收杂散光，避免光线反射形成不必要的光斑干扰。在结构设计过程中，重点考虑了临时演出场景的快速部署需求，所有可活动部件均采用快调结构，无需借助额外工具即可完成全部架设操作，同时兼顾了使用过程中的安全性，

　　所有带电部位均做了绝缘隔离处理，支撑脚的接地端预留了防静电接线位，在干燥的室内场地使用时可有效避免静电积累。灯组的每一列灯珠均设置了独立的接线端子，可根据布光需求单独控制每一列的亮灭，实现不同的灯光效果，框架的翻转转轴处设置了导电滑环，翻转过程中不会出现线路缠绕扯断的问题，翻转角度限位块设置在框架两侧，最大翻转角度为180度，避免过度翻转拉扯内部线路。
