不锈钢喉箍紧固连接结构三维设计

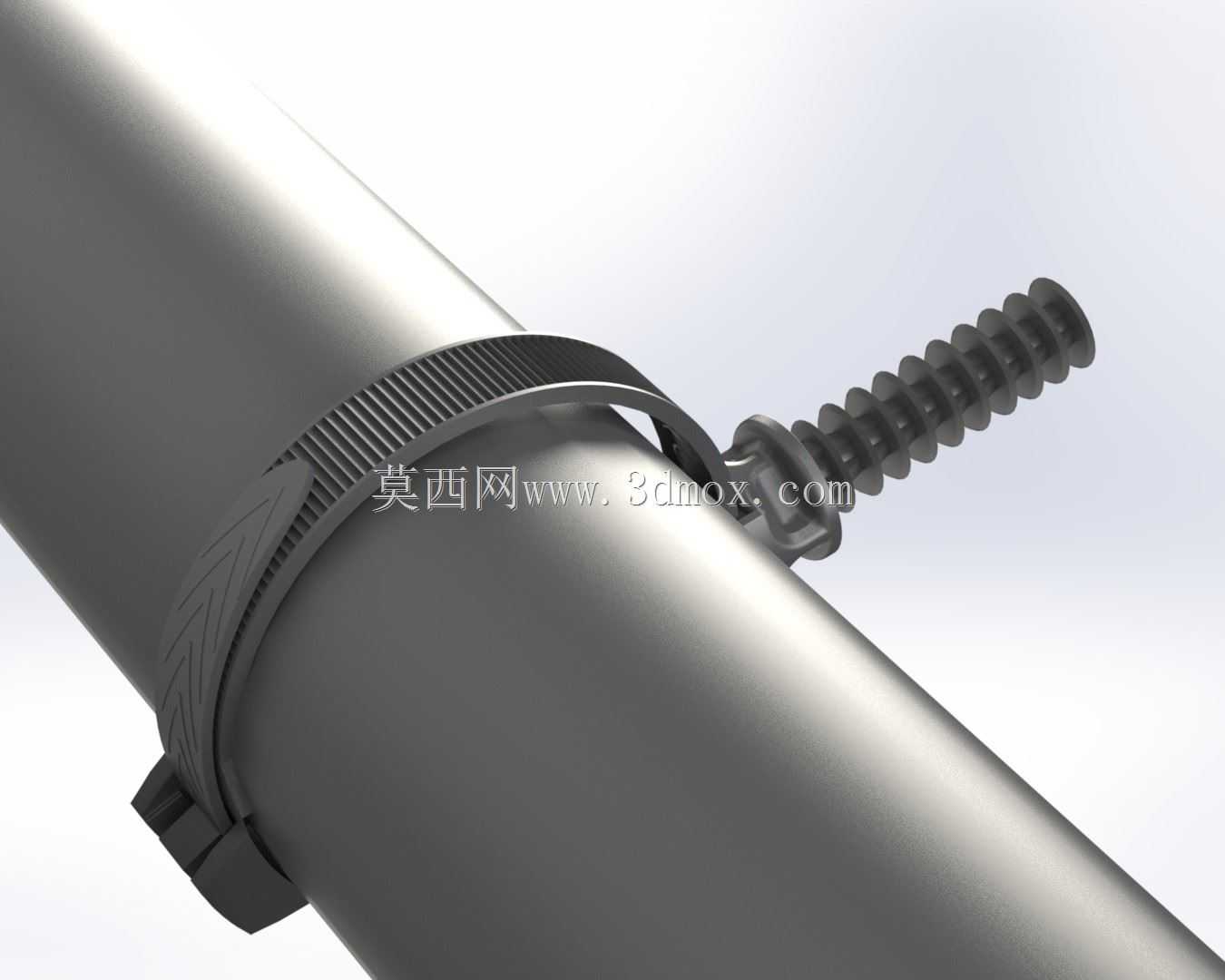

　　日常做管路布设相关的结构设计时，这类喉箍是绕不开的小零件，别看它结构不复杂，在给排水、气动回路、低压流体输送、车用线束与管路固定、小型设备管线排布场景里的使用频率极高。这次建模的这款蜗杆式喉箍，核心功能是实现不同外径圆柱管件、线束护套的抱紧固定，相比传统的铁丝绑扎、卡簧固定，它的抱紧力可调范围更大，适配的管径公差容忍度更高，安装后不会因为管路的轻微振动出现松脱，也不会像刚性卡套那样对管件外壁造成硬挤压损伤。

　　从结构设计逻辑来看，这款喉箍采用蜗杆传动的收紧方式，箍带采用卷边处理的不锈钢带材冲压成型，箍带内侧做了防滑压纹，和管件外壁接触时能增大静摩擦力，避免管路受内压冲击或者外力拉扯时出现轴向滑移。蜗杆部分的螺纹和箍带上的冲孔齿槽精准啮合，转动蜗杆端部的一字槽就能带动箍带逐步收紧，整个收紧过程的力传递是线性的，操作人员可以根据管件的材质调整抱紧力度，比如固定PVC这类薄壁软管时，不需要施加过大的力矩就能实现密封固定，不会把管壁压瘪变形；如果是固定金属硬管或者橡胶厚壁管，可以适当增加拧紧力矩，保证连接位置的密封性和固定强度。

　　做三维建模的时候，首先要明确安装边界的尺寸约束：这款喉箍适配的管径范围覆盖常规小尺寸流体管路，箍带的宽度根据常用的管路固定需求设定，保证单位面积的抱紧压强处于合理区间，不会因为箍带过窄导致压强过大割伤软管，也不会因为箍带过宽占用过多安装空间。蜗杆的安装座采用一体冲压的折弯结构，和箍带的端部通过铆接固定，安装座上的蜗杆定位孔做了翻边处理，既可以提升安装座的结构强度，避免拧紧蜗杆时安装座出现变形张开，也能给蜗杆提供稳定的转动支撑，减少蜗杆转动时的径向窜动。蜗杆头部的一字槽尺寸适配常规的一字螺丝刀，不需要专用工具就能完成安装和拆卸，后期管路维护的时候拆装效率很高。

　　在实际工程应用里，这类喉箍的使用场景非常多元：小型净水设备的进出水管路连接、空压机的低压气动管路固定、农业灌溉系统的软管对接、摩托车和电动车的油路管线与线束固定、通风管道的柔性软接位置抱紧，都能看到这类零件的身影。设计的时候特意考虑了不同工况的适配性，箍带和蜗杆都采用防锈材质，在潮湿、有轻微腐蚀的环境下使用也不会轻易生锈卡死，后期拆卸维护的时候不会因为零件锈死导致只能破坏性拆除。另外，箍带的尾部做了圆弧过渡处理，安装的时候不会划坏操作人员的手套，也不会刮伤相邻的管线或者设备外壳，避免出现不必要的绝缘层破损、管路划伤等问题。

　　建模过程中对各个配合间隙做了还原：蜗杆和齿槽的啮合间隙控制在合理范围，既保证转动顺畅没有卡滞，也不会因为间隙过大导致收紧后出现回程松旷。箍带围成的圆形在自由状态下不是正圆，而是预留了一定的张开量，安装的时候可以直接掰开套在管件上，不需要完全拧松蜗杆就能快速套入，提升现场安装的效率。安装座的位置做了下沉设计，蜗杆拧紧之后，蜗杆端部不会突出箍带的外圆柱面太多，在安装空间比较局促的位置，比如设备内部的管线密集区域，不会因为零件突出造成和其他部件的干涉。很多新手设计人员在做管路固定的时候，容易忽略这类小紧固件的安装空间预留，比如没有预留螺丝刀转动的操作空间，导致现场安装的时候根本没法拧到合适的力矩，这次建模的时候也把安装操作需要的空间边界做了隐含的体现，方便设计人员在做整体布局的时候参考，提前预留出足够的操作空间，避免后期装配的时候出现干涉问题。

　　从受力角度分析，当喉箍收紧之后，箍带对管件的抱紧力是沿圆周均匀分布的，相比单侧压紧的固定结构，它的受力更均匀，不会出现某一侧压力过大导致管路变形的问题。蜗杆的自锁特性也保证了设备运行过程中，受管路振动、温度变化带来的热胀冷缩影响时，喉箍不会自行松脱，能长期保持稳定的抱紧力。如果是用于有密封要求的软管连接位置，均匀的抱紧力还能保证软管和接头之间的密封面圆周受力一致，避免出现局部泄漏的问题。
