钣金面板快装式卡接螺纹固定件结构

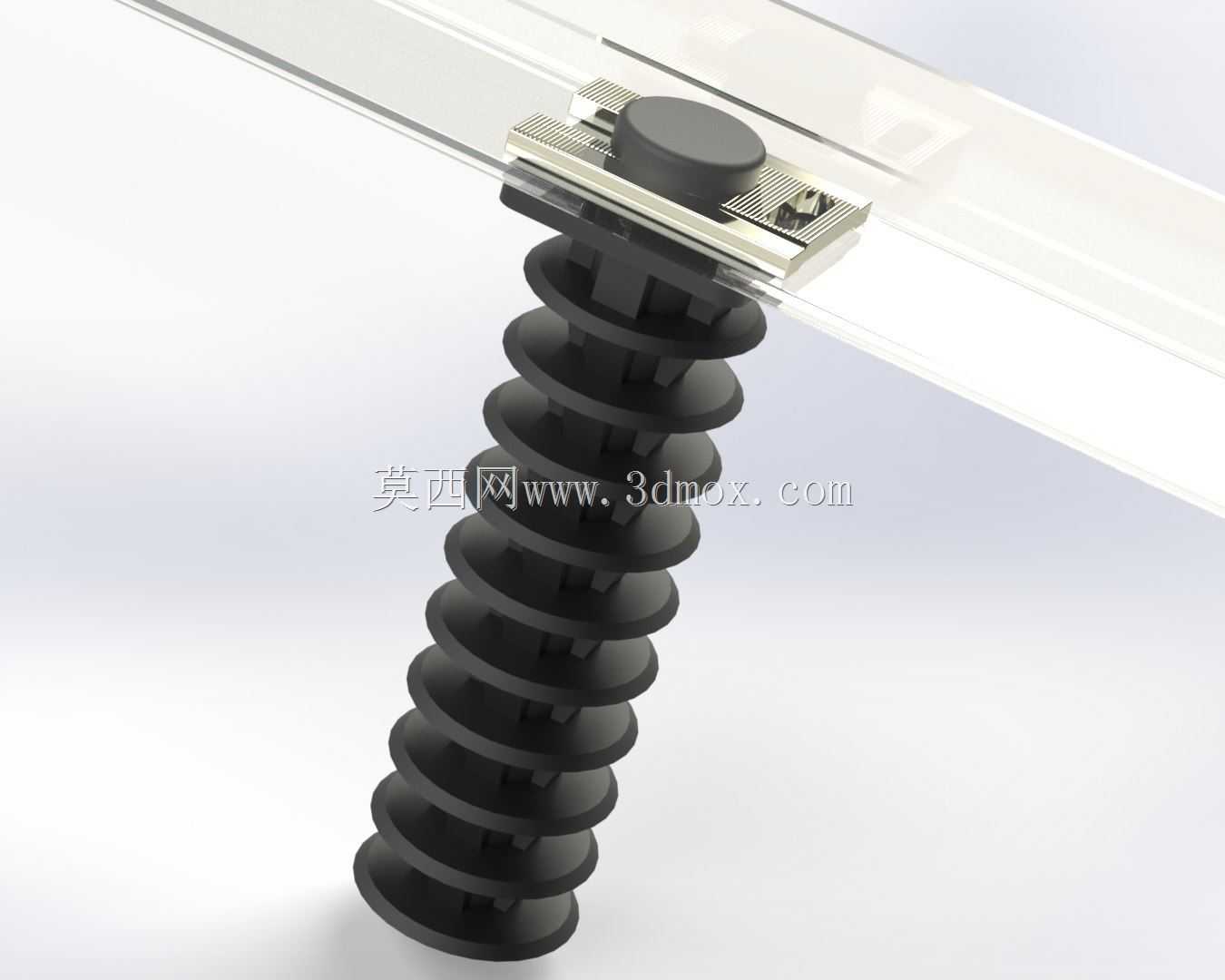

　　这类卡接式螺纹固定件，主要应用在各类钣金机柜、电子设备面板、装饰护板的快速装配场景中，区别于传统的拉铆螺母、压铆螺柱，它不需要在钣金基材上做预压铆或者攻丝工序，能够直接卡在预先冲裁好的方形或者长圆形安装孔内，配合顶部的压紧帽实现面板与内部支架的无工具快速锁附，在通讯机柜、工控机箱、家电外壳的装配线上能大幅减少单工位的操作时长，降低装配环节的工具损耗与人工成本。从结构设计逻辑来看，该固定件采用分段式伞状倒刺结构作为卡接主体，每一圈倒刺的外径都略大于钣金安装孔的孔径，安装时顺着倒刺的锥面导向将主体压入板孔，倒刺受挤压发生弹性形变穿过孔位后回弹，倒扣在钣金的背面，形成轴向的防脱限位，这种结构对板厚的适配范围较宽，单一款式通常可以覆盖0.8mm到2.5mm厚度的冷轧钢板、铝合金板甚至硬质塑胶板材，不需要针对不同板厚单独开模制作配件，能减少生产端的配件SKU管理压力。顶部的金属压片与塑胶主体采用嵌件注塑的方式结合，金属压片表面做了镀锌钝化处理，避免长期使用过程中出现锈蚀污染面板表面，压片上预留的一字槽结构，既可以在需要拆卸的时候用一字螺丝刀撬动解除卡接限位，也能在安装时辅助定位，防止压入过程中主体跟转导致卡接不到位。中间的圆形塑胶压帽是独立的活动结构，当卡接主体固定在下层钣金上之后，盖上上层的装饰面板或者设备外板，将压帽对准主体中心的螺纹孔压入，压帽底部的卡爪会嵌入主体的卡槽内，同时把上层板材压紧在金属压片的表面，不需要额外打螺丝，

　　整个按压过程的力度控制在15N到25N之间，刚好适合人工徒手操作，不会因为力度过大导致面板变形，也不会因为力度不足出现压合间隙产生松动异响。从安装边界尺寸来看，这类固定件的卡接主体外径通常控制在10mm以内，对应的安装孔冲裁尺寸为6.5mm±0.1mm的方孔，孔位距离板材边缘的最小安全距离为8mm，避免冲裁孔位时出现板材边缘开裂，安装完成后突出面板表面的高度仅为3.2mm，不会在设备表面形成过高的凸台影响外观平整度，主体底部的螺纹深度为6mm，可适配M3到M4规格的机牙螺丝，在需要额外加固或者挂载小型元器件的时候，也可以从背面锁入螺丝实现二次固定，兼顾快装与重载固定的双重需求。在实际选型应用中，需要注意安装孔的冲裁毛刺方向，

　　如果毛刺朝向卡接倒刺的一侧，会导致倒刺无法完全回弹倒扣，容易出现固定件松脱的问题，通常在钣金加工工序中会要求安装孔的毛刺面朝向设备内侧，也就是卡接压入的反方向，保证倒刺能够完全贴合板材背面。另外这类塑胶卡接件的材质通常选用PA66加30%玻纤的改性工程塑料，长期使用的耐温范围在-30℃到120℃之间，能够满足大部分户外机柜、室内工控设备的环境使用要求，不会因为夏季高温出现材质软化卡接力下降，也不会因为冬季低温出现材质脆裂断裂的问题。和传统的螺丝固定方式相比，这种卡接结构不需要在面板上预留沉头孔，面板表面可以做到完全平整，配合表面喷塑或者阳极氧化处理之后，外观一致性更好，在消费类电子设备、商用显示设备的外板固定场景中，

　　能够省去后续的螺丝孔位装饰盖配件，进一步降低整机的物料成本。在三维建模过程中，需要重点还原每一圈倒刺的拔模角度，通常倒刺的导向面拔模角度设为30度，倒扣面的角度设为0度，这样既可以保证安装时的压入力度顺滑，也能最大化倒扣的接触面积，提升轴向的拉脱力，常规测试条件下，这类固定件的静态拉脱力可以达到150N以上，完全满足面板固定的载荷要求，不会因为设备运输过程中的振动出现松脱。另外金属压片与塑胶主体的嵌件定位精度需要控制在±0.05mm以内，避免压片偏移导致压合时出现间隙，建模时需要预留嵌件的安装定位槽，考虑注塑成型后的塑胶收缩率，通常PA66加玻纤材质的收缩率取0.5%，保证成型后的尺寸与设计值一致。
