暗装拼接式塑料接线底盒结构设计

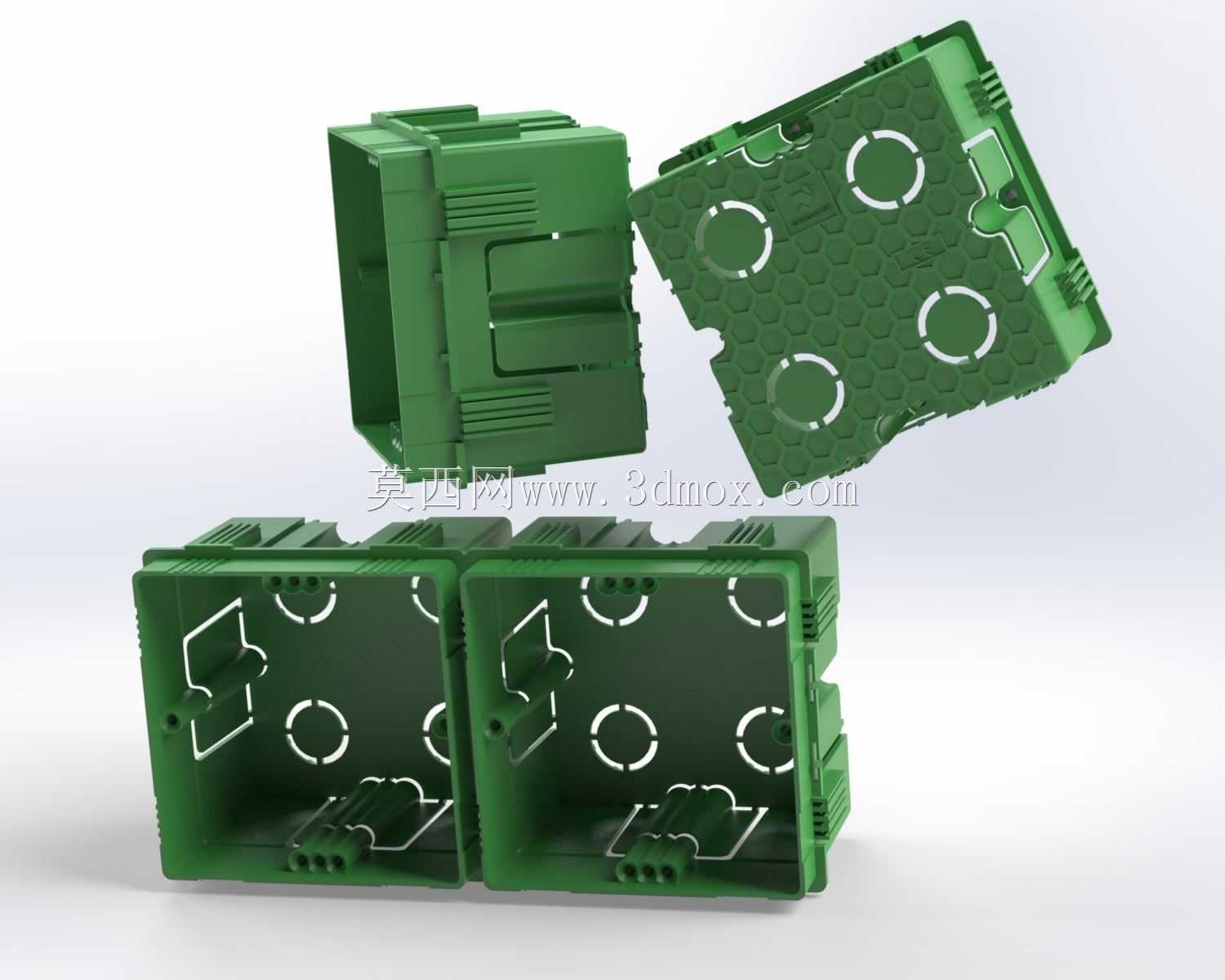

　　这款暗装拼接式塑料接线底盒，是民用建筑电气布线场景中用量极大的基础配件，主要用于墙体预埋阶段，为开关、插座面板提供内部接线容纳空间，同时对导线接头形成物理防护，隔绝墙体潮气、水泥侵蚀，避免线路裸露引发的漏电、短路风险。不同于传统单联独立底盒，这款产品做了可拼接模块化设计，在多联开关、并排插座的安装场景下，无需单独固定多个独立底盒，通过盒体侧边预设的卡扣拼接结构，就能快速实现多盒体的精准对位拼接，拼接后相邻盒体的间距完全匹配标准面板的安装孔位，不会出现传统施工中多个底盒预埋错位导致面板无法安装的问题，能大幅降低现场施工的对位调整工作量。

　　从结构设计细节来看，盒体采用阻燃PVC材质注塑成型，整体壁厚均匀，边角做了圆弧过渡处理，既可以提升注塑成型时的熔体流动性，减少缺胶、缩痕缺陷，也能避免预埋施工时尖锐边角划伤施工人员手部。盒体侧壁预留了不同规格的敲落孔，覆盖常规家装、工装场景中常用的16mm、20mm穿线管管径，施工时只需根据穿线方向敲掉对应位置的敲落孔，就能直接插入穿线管，无需现场切割开孔，敲落孔的连接筋厚度经过反复调校，既保证运输、搬运过程中不会意外脱落，又能让施工人员用普通螺丝刀就能轻松敲落，不会出现敲落孔边缘开裂的问题。盒体内部设置了多组接线柱固定位与导线卡线结构，接线完成后可以将多余导线有序收纳在盒内空间，避免盖面板时导线被挤压破损，同时盒体底部与侧壁都设计了加强筋结构，在混凝土浇筑、墙体填埋的外力作用下，不会出现盒体变形、塌陷的问题，保证预埋后内部空间尺寸符合安装要求。

　　考虑到现场施工的安装边界，单联底盒的外形尺寸完全遵循86型开关面板的通用安装标准，深度适配常规墙体预埋的50mm深度要求，拼接时相邻盒体的连接结构自带定位止口，拼接后整体平面度误差控制在0.5mm以内，安装耳的位置采用嵌入式金属螺母嵌件，相比传统塑料自攻孔，多次拆装面板也不会出现滑牙问题，金属嵌件在注塑阶段就与塑料本体牢固结合，承受拧紧螺丝的扭矩时不会出现嵌件脱落、转动的情况。盒体外侧表面设计了菱形防滑纹理，预埋入水泥墙体后，纹理可以增大盒体与水泥的接触摩擦力，避免后期使用过程中底盒出现松动、凹陷的问题。盒盖与盒体的配合面做了止口搭接结构，即使施工中有少量水泥浆渗入，也不会直接流入盒体内部，减少后期穿线时的清理工作量。

　　在实际工程应用中，这款拼接式底盒可以根据现场需求灵活组合成单联、双联、三联甚至多联结构，无论是住宅的客厅电视墙多插座布局，还是办公场所的多联开关组安装，都能通过快速拼接适配安装需求，相比传统独立底盒，拼接后的整体结构刚性更好，预埋时不需要额外的固定支架就能保持整体位置稳定，穿线时相邻盒体之间可以通过预留的连通孔实现导线跨盒布设，不用额外在盒体之间开孔穿管，进一步简化施工流程。设计过程中针对塑料件的脱模角度做了优化，所有侧壁的脱模角度控制在1.5度，既保证注塑件可以顺利脱模，又不会因为脱模角度过大导致盒体外形尺寸超差，拼接位置的卡扣采用过盈配合设计，拼接后不需要额外粘接或者打钉，就能保持拼接位置的牢固性，施工搬运过程中不会出现拼接散开的问题。
