机器人配套单向柔性气缸结构设计

　　在工业机器人末端执行机构的配套气动元件选型与结构设计中，单向柔性气缸是适配柔性作业场景的核心执行部件，这类气缸主要应用于电子元器件装配、轻量工件搬运、软接触压装等对接触力有严格限制的作业工位，区别于常规刚性气缸的硬接触输出特性，其柔性结构可在行程末端实现接触力的自适应缓冲，避免刚性冲击损伤工件或机器人末端夹具。

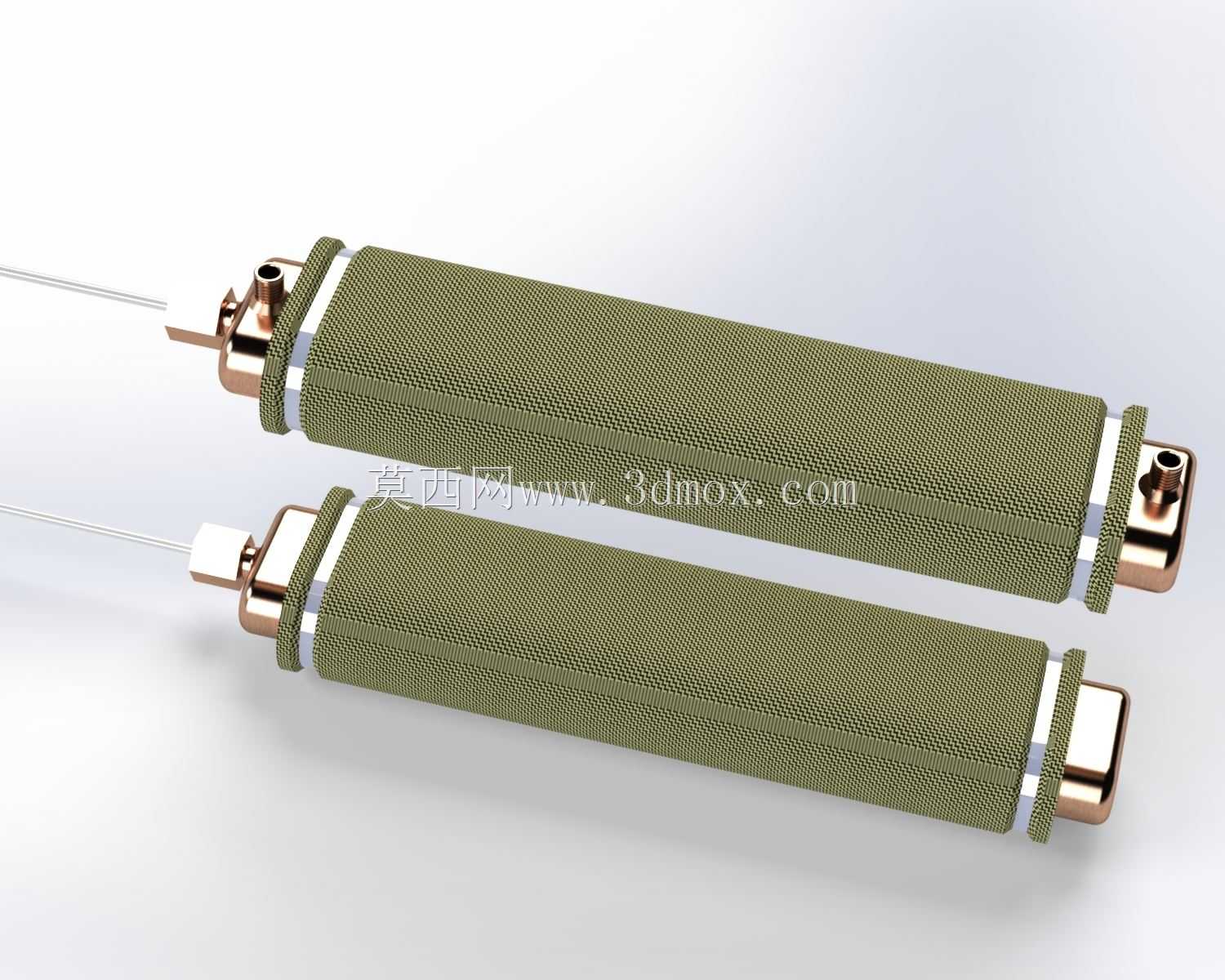

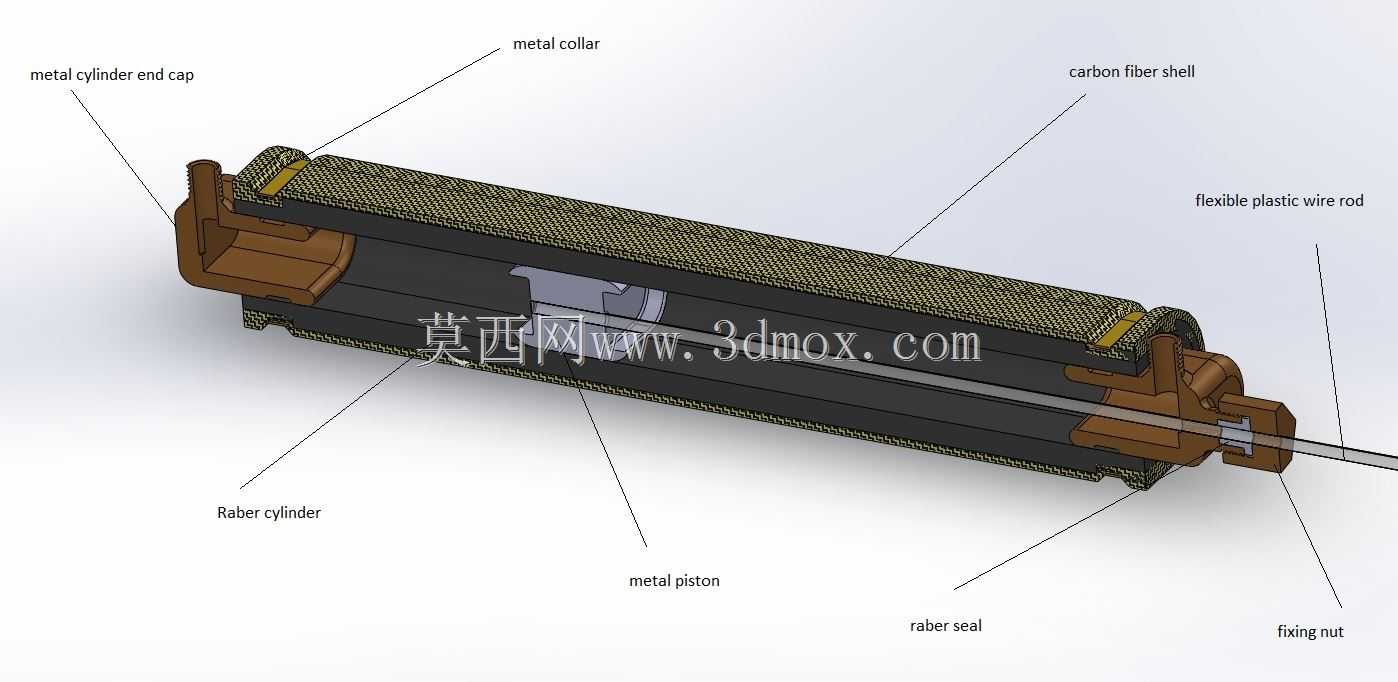

　　从实际作业场景的需求出发，这类气缸的设计首先要匹配机器人末端的安装空间限制，整体采用细长型圆柱外形结构，缸体外部包覆的编织增强层是实现柔性输出的核心结构，该层采用高强度纤维编织成型，既可以承受气缸内部的工作气压，又能在轴向输出推力的同时允许一定范围的径向自适应偏移，抵消机器人定位过程中产生的微小位置偏差，避免卡滞或过载。气缸的两端采用金属端盖密封结构，进气端设置微型快插接口适配小直径气动软管，无需额外转接接头即可直接接入机器人末端的气路排布，减少末端负载的额外重量。

　　功能特性层面，该气缸为单作用单向输出结构，即通入压缩空气时活塞杆伸出完成推压或顶持动作，断气后依靠内部弹性结构自动回缩复位，无需额外配置复位气路，可简化末端气路的布线复杂度，适配机器人多轴转动时的气路走线要求。其柔性输出特性并非依靠外部附加缓冲垫实现，而是通过缸体本身的编织层弹性形变配合内部气压的闭环调节，实现接触力的线性可控，在压装作业中可根据工件材质调整工作气压，将接触力稳定控制在需求范围内，避免压伤易碎工件或者出现压装不到位的问题。

　　设计思路上，这款气缸优先考虑了机器人末端的负载限制，整体结构在保证结构强度的前提下做了轻量化处理，端盖采用轻质合金材质加工，表面做防锈镀层处理，适配工业车间多油污、多粉尘的作业环境，缸体编织层采用耐磨耐油的纤维材质，长期往复运动不会出现表层磨损脱落的问题，避免产生多余碎屑污染洁净作业车间。气缸的行程设计适配常见的机器人末端作业行程需求，伸出状态下的整体长度与回缩状态的长度差控制在合理区间，不会因为行程过长导致机器人运动过程中出现干涉问题。

　　安装边界方面，该气缸的两端均设置标准安装接口，既可以通过端部的螺纹孔直接固定在机器人末端法兰上，也可以配合专用夹座做侧面安装，适配不同结构的末端夹具设计需求。缸体的外径尺寸统一，可兼容常规的小型气缸安装支架，无需单独定制安装配件，降低设备改造成本。气路接口的位置设置在气缸尾部的中心位置，气管接入后不会突出缸体外径范围，避免机器人在狭窄空间作业时气管与周边设备发生剐蹭。

　　在实际应用中，这类柔性气缸常配套在SCARA机器人、六轴轻载机器人的末端，完成电路板插件、软包装产品分拣、易碎玻璃件搬运等工位的作业，相比常规刚性气缸，其可降低对机器人重复定位精度的要求，即使机器人末端定位存在0.5mm以内的偏差，柔性缸体也可通过自适应偏移补偿位置误差，保证作业动作顺利完成，同时减少定位偏差带来的机构卡滞、工件损伤等问题，提升整套设备的运行稳定性。气缸的工作气压适配常规工厂气动系统的0.4-0.6MPa压力范围，无需额外配置增压或减压元件即可直接接入车间现有气路，日常维护仅需定期检查进气端的过滤装置，避免杂质进入缸体内部磨损密封结构即可，维护成本远低于带复杂缓冲结构的特种气缸。
