多规格加强筋结构周转箱组结构设计

　　这套周转箱组的设计，最初是针对电子制造车间SMT线边物料周转、汽配行业小型零部件仓储转运的实际需求做的结构优化，很多车间在用普通周转箱的时候，经常遇到堆叠时侧壁变形、满载搬运时底部挠度超标、不同规格箱体无法兼容堆码的问题，这套结构就是冲着解决这些现场痛点来的。从结构细节来看，箱体侧壁做了等距分布的竖向加强筋，和箱口边缘的外翻加厚边框形成连续的受力传力路径，当箱体满载堆码时，上层载荷会通过箱口边框均匀传递到侧壁筋条上，不会出现局部应力集中导致的侧壁鼓胀问题，之前现场测试过同克重的普通平壁周转箱，堆码三层满载时侧壁变形量超过8mm，这套带筋结构的变形量能控制在2mm以内，完全满足线边高位暂存的堆码要求。箱体底部做了X型交叉加强筋布局，

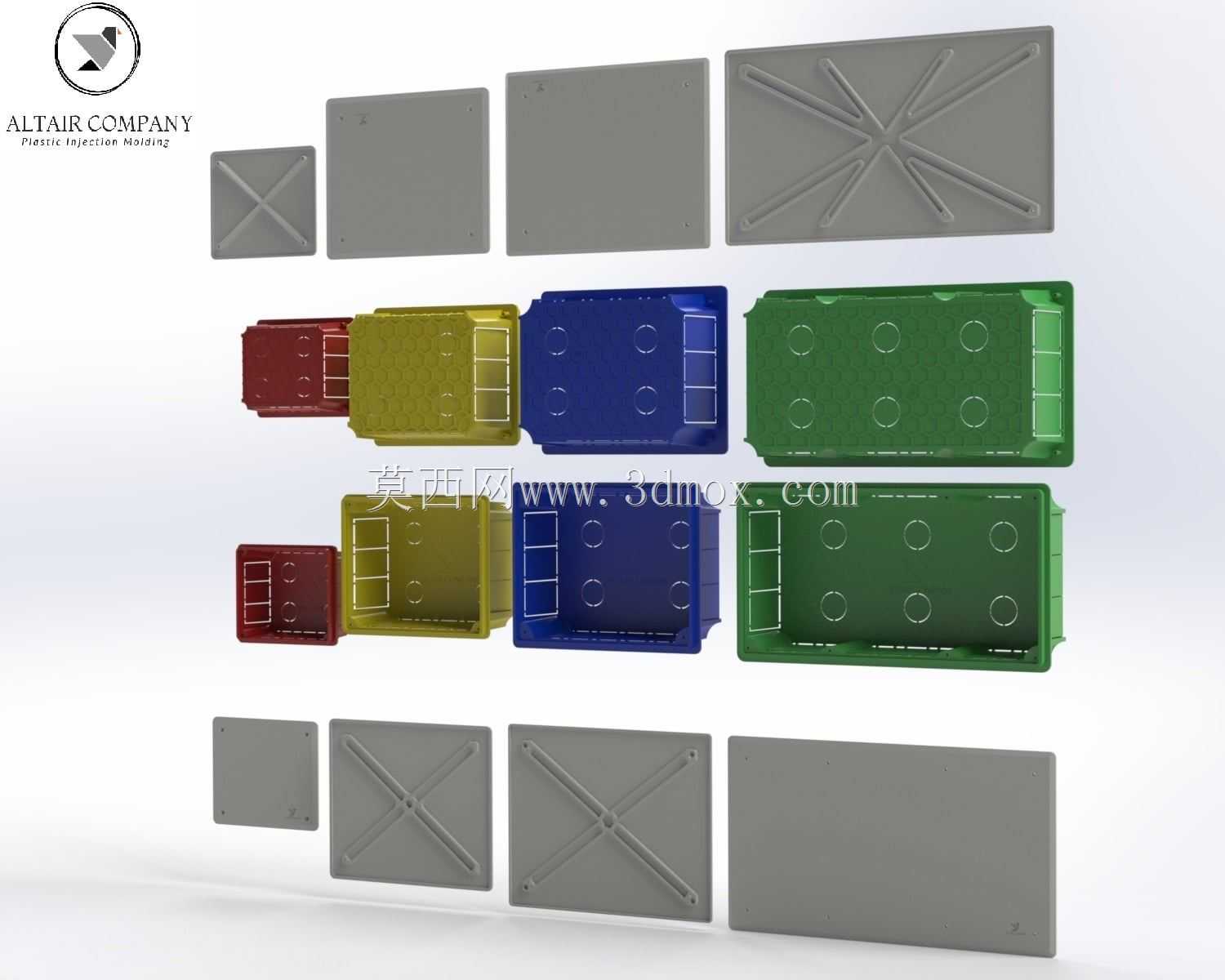

　　这种筋条走向不是随便画的，是按照箱体满载时底部的应力分布云图做的拓扑优化，筋条的走向和主应力迹线完全重合，在不增加箱体壁厚、不额外提升材料用量的前提下，把底部的抗弯曲刚度提升了40%以上，哪怕是装密度较高的金属小零件，搬运过程中底部也不会出现下凸变形，避免和下方堆叠的箱体箱口出现卡滞。不同颜色的箱体对应不同的额定承载规格，从最小号的红色箱体到最大号的绿色箱体，分别适配小体积紧固件、中型电子元器件、较大尺寸的塑料结构件等不同物料的存储需求，所有规格的箱体箱口和箱底的定位尺寸做了统一的适配设计，不同规格之间也可以实现稳定堆码，不会出现滑动偏移的问题，现场使用的时候不用刻意区分同规格箱体才能堆叠，大幅提升了仓储堆码的灵活性。

　　箱盖部分同样做了和箱体匹配的X型加强筋结构，盖合之后箱盖和箱口的卡扣槽完全贴合，堆码时上层箱体的底部定位槽刚好卡在箱盖的凸起定位点上，哪怕是用液压叉车转运整托箱体，经过车间地面的减速带时也不会出现箱体滑落的情况。设计的时候也考虑了注塑生产的工艺性，所有筋条的拔模斜度统一做了1.5度，筋条厚度控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲的问题，箱体的转角位置全部做了R12的圆角过渡，一方面是减少应力集中，提升箱体的抗冲击性能，另一方面也能避免直角位置积灰，方便车间日常的清洁维护。箱体的侧壁预留了标签卡槽的安装位，不用额外粘贴不干胶标签，直接插入纸质标识卡就能快速区分箱内物料，适配车间的目视化管理要求。从安装和使用边界来看，

　　这套周转箱组的所有规格都适配标准1200*1000mm的工业托盘，单托堆码高度控制在1.2米以内时，整体稳定性满足厂内短途转运的要求，箱体的把手位置做了内凹式的一体化设计，没有外凸的结构，不会在搬运过程中勾挂周边的物料或者操作人员的工作服，把手的内凹尺寸按照成年男性的手掌宽度做了适配，戴劳保手套的时候也能顺利握持发力。另外箱体的内部转角做了小圆角过渡，不会出现小零件卡在边角缝隙里的问题，倒料的时候能完全倾倒干净，没有物料残留。针对低温仓储的使用场景，这套结构的筋条布局也做了抗冲击优化，在零下10度的环境下，箱体从1米高度自由跌落至水泥地面，不会出现开裂破损的问题，适配北方冬季车间或者冷链周转的使用需求。
