航天薄壁钛制端盖密封结构设计

　　在航天推进系统的管路终端、舱段接口以及小型载荷安装位，这类带端面密封的端盖部件是保障系统气密性、隔绝外部空间环境的核心基础零件，不同于地面工业场景的密封件，航天应用场景对零件的重量冗余、结构强度、极端温差下的形变控制都有着近乎苛刻的要求，每0.1mm的壁厚削减都需要经过多轮力学仿真验证，避免在发射阶段的振动冲击、在轨运行的高低温循环中出现结构失效。

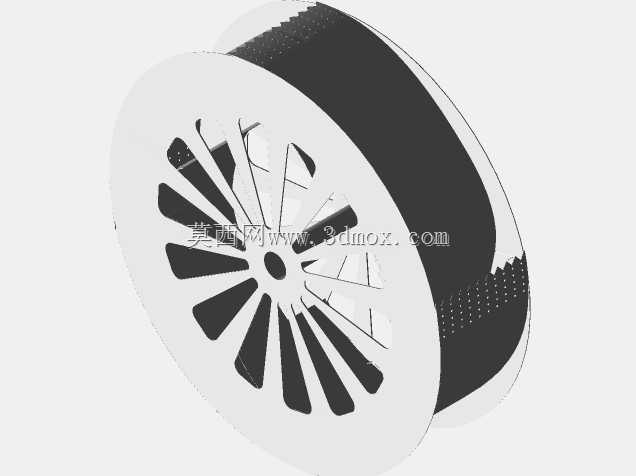

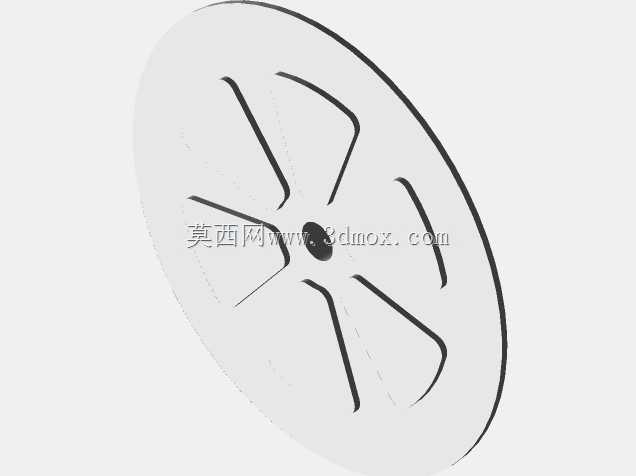

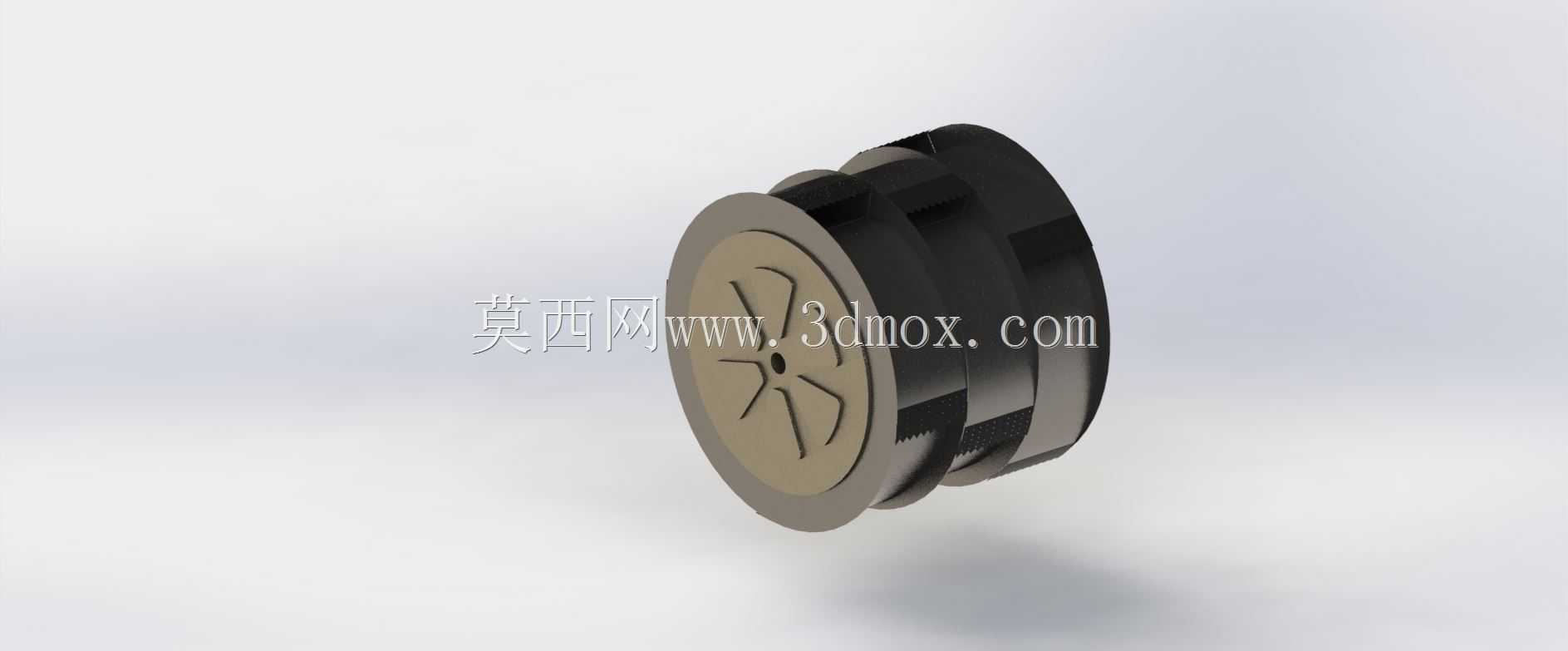

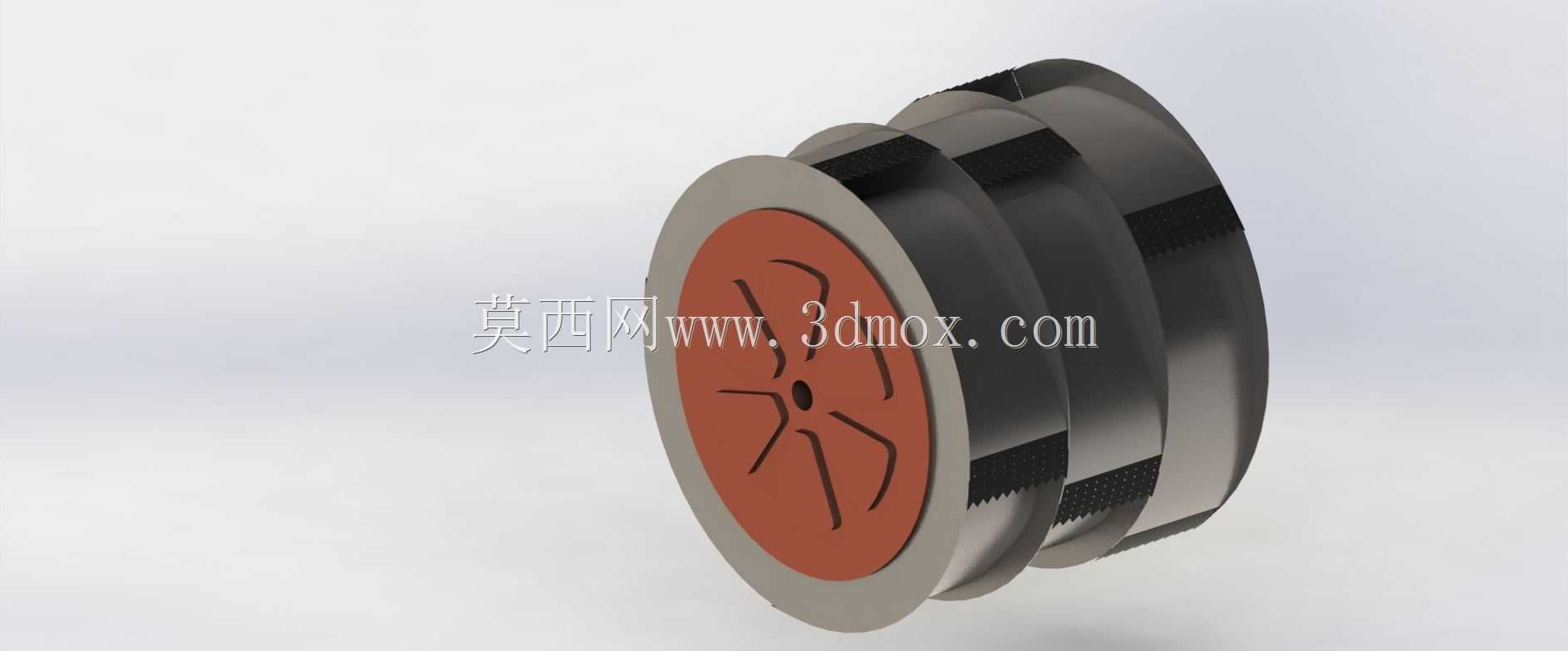

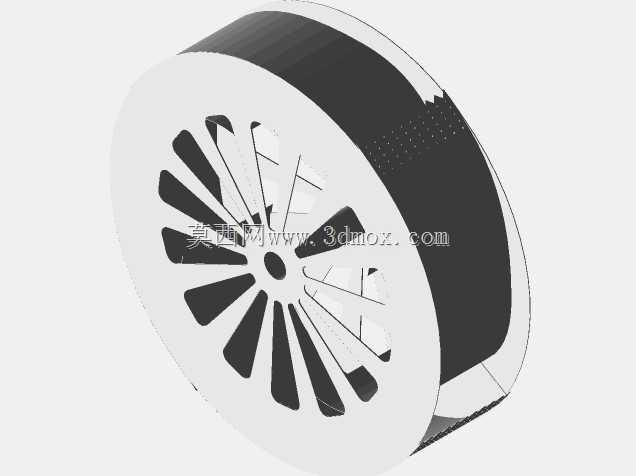

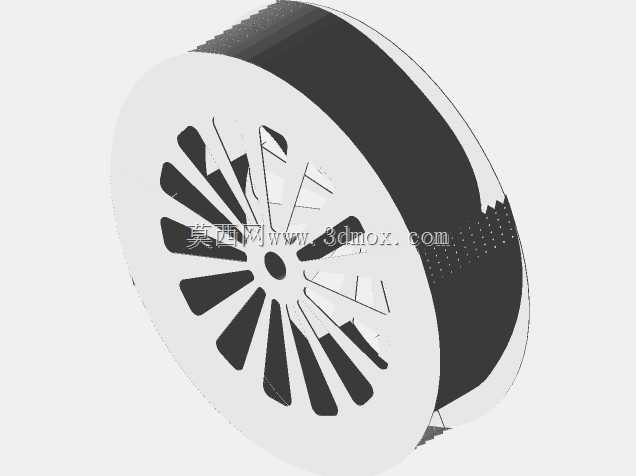

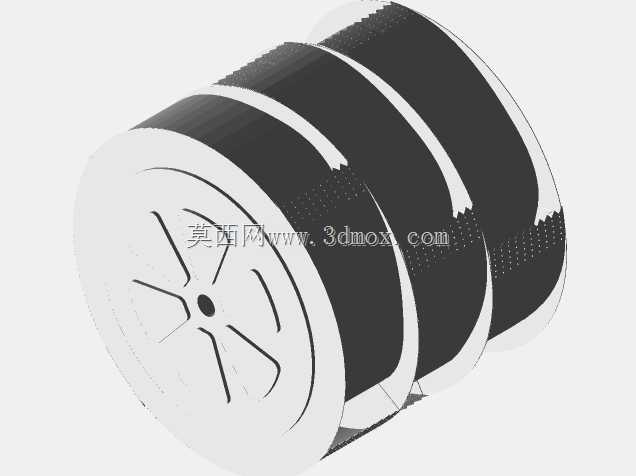

　　本次设计的端盖结构，整体采用阶梯式轴段外形，外侧设置多道环形防滑槽与安装定位止口，能够直接与对应规格的对接基座实现过盈配合安装，无需额外设计复杂的快拆锁止结构，减少整体连接链路的零件数量，从根源上降低连接失效的概率。端面的密封区域采用辐条状导流槽设计，中心预留微型通气孔，既可以在安装过程中排出配合面之间的残留空气，避免密闭空腔形成气压差导致装配不到位，也能在系统出现微量泄压时引导气流沿预设槽道流动，避免局部应力集中冲蚀密封面。

　　设计阶段针对壁厚参数做了多轮迭代优化，最终将主体薄壁区域的厚度控制在0.6mm，这一参数下常规铝合金材料已经无法满足发射段的过载强度要求，也难以抵御太空环境中原子氧的长期侵蚀，因此材料选型上匹配钛合金材质，钛合金的比强度高、低温韧性好，在同等强度要求下壁厚可以做得更薄，整体重量较同规格不锈钢零件降低60%以上，完全符合航天产品的减重设计逻辑。

　　从安装边界来看，零件的最大外圆尺寸与对接基座的内孔公差带采用H7/p6的过盈配合等级，外侧的环形槽一方面可以在装配时容纳少量多余的密封胶，避免胶层溢出污染周边光学或电子载荷，另一方面多道环形凸起也能形成多道密封防线，即使单道密封面出现微观缺陷，后续的环形结构依然可以阻断泄漏路径。端面的辐条槽深度控制在0.2mm，不会破坏端面的整体平面度，装配后与对接面的橡胶密封圈形成复合密封结构，在-196℃到120℃的温差区间内，钛合金材质的形变量与密封圈的形变量匹配度经过校核，不会出现密封面脱开的问题。

　　实际应用中，这类端盖不仅可以用在航天系统的管路封堵，在地面的高真空实验设备、深海探测的密封舱段中也有同类结构的应用场景，核心的设计逻辑都是在保证密封可靠性的前提下，尽可能压缩零件的结构重量与安装空间。设计过程中需要重点关注薄壁区域的加工形变问题，0.6mm的壁厚在切削加工时很容易出现让刀变形，因此工艺上需要采用低速走刀、多次走刀的方案，加工完成后还要做去应力退火处理，避免零件在存储或使用过程中出现缓慢形变，导致密封面平面度超差。另外中心的微型通气孔直径控制在0.3mm，既满足排气需求，也不会因为孔径过大导致外部异物进入系统内部，孔口做了0.1mm的倒角处理，避免装配时割伤密封圈。

　　从结构受力的角度分析，阶梯轴段的台阶位置做了R0.3的圆角过渡，避免直角位置出现应力集中，在承受10g的轴向冲击过载时，圆角位置的最大应力值远低于钛合金的屈服强度，安全系数可以达到2.5以上，满足航天产品的结构安全裕度要求。外侧的防滑槽采用网纹滚花与环形槽结合的设计，在手动装配阶段可以提供足够的摩擦力，方便操作人员将端盖压入对接基座，压装到位后环形槽会与基座内壁的卡环形成机械锁止，即使在持续振动环境下也不会出现松脱脱出的问题。
