线材校直切断一体化加工设备结构

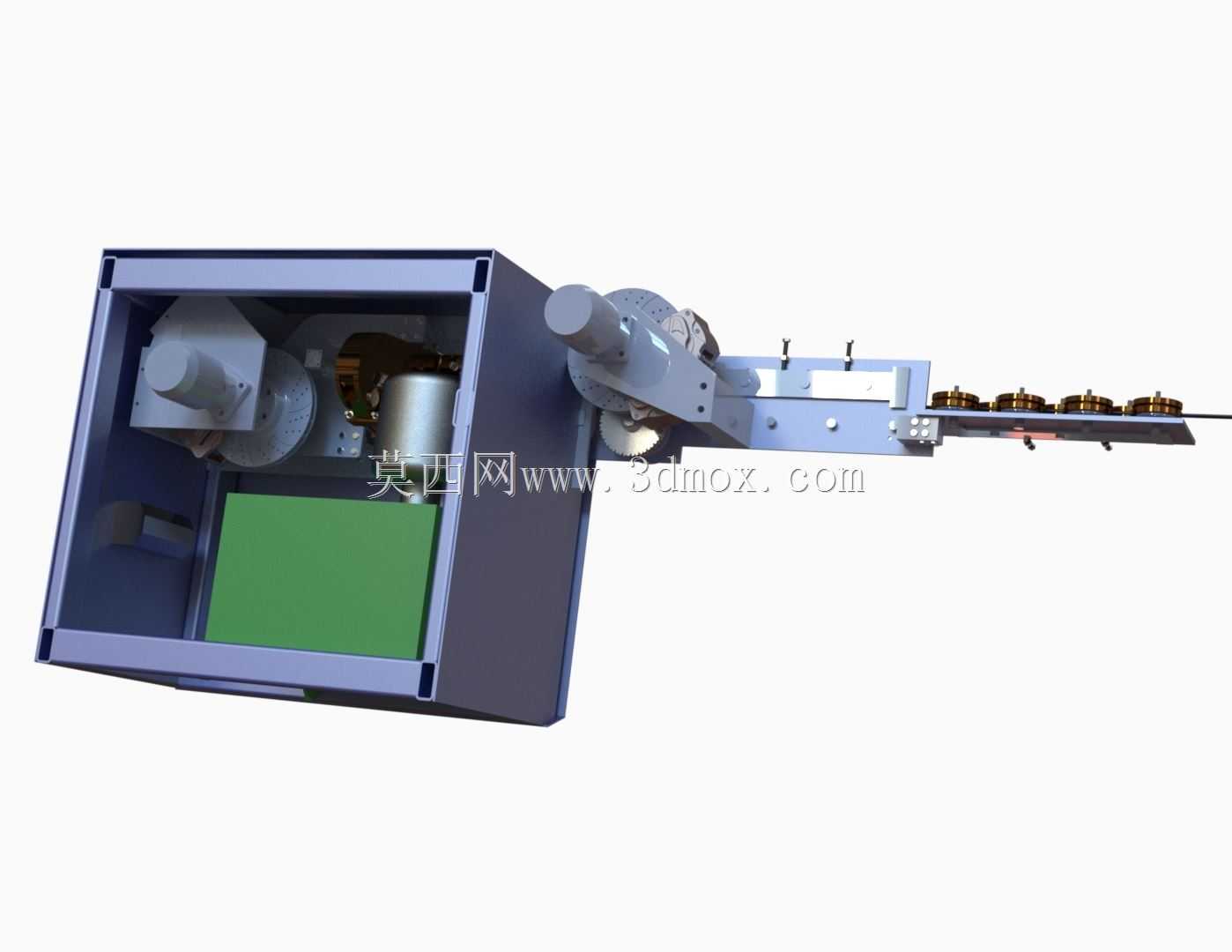

　　这套线材加工设备的结构设计，核心围绕细金属线材的连续校直、定长切断工序展开，在五金制品、丝网加工、小五金冲压前道备料、紧固件预制件生产场景中有着极高的应用覆盖率，很多车间里零散的线材备料工位，都会搭配这类紧凑结构的设备替代人工校直切断，能把原本需要人工逐段捋直、量具测量、手工剪切的工序压缩到连续自动化完成，单工位的加工效率能提升6倍以上，还能避免人工剪切带来的长度误差、切口歪斜、线材局部弯折残留的问题。从结构布局来看，设备采用一体式箱体承载设计，所有传动、动力组件都集成在封闭的箱型基座内部，一方面能隔绝加工过程中可能掉落的金属碎屑、车间浮尘进入传动啮合部位，减少日常维护的清理频次，另一方面箱型基座的自重足够抵消连续送料、

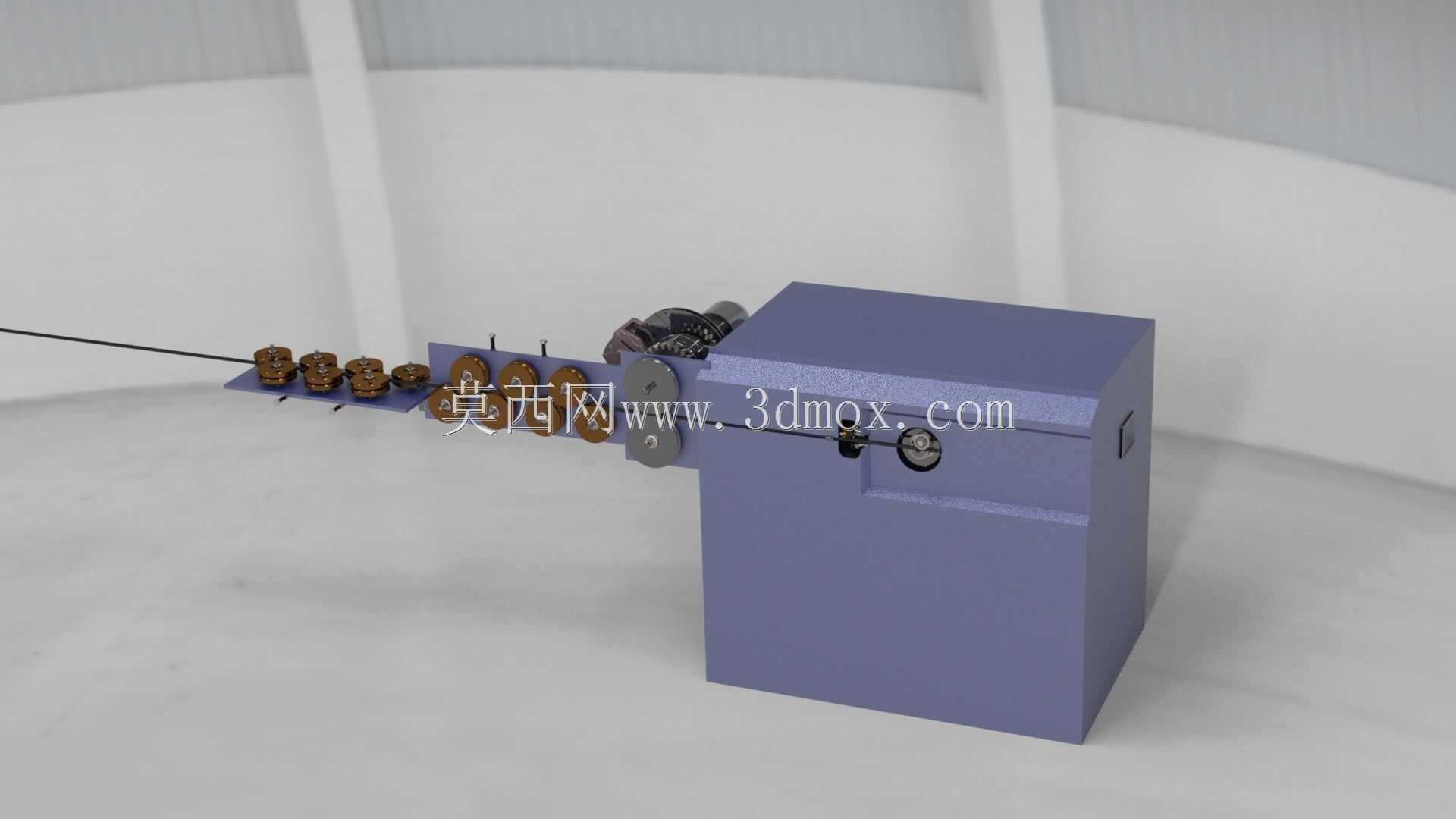

　　切断动作产生的振动，不需要额外做地脚螺栓固定，直接放置在平整的车间工作台面上就能稳定运行，安装边界的长宽尺寸控制在0.8米×0.5米范围内，高度不超过0.6米，对于工位空间紧张的小型加工车间、五金作坊来说适配性很强，不需要预留额外的操作维护通道，设备正面预留的操作空间只需要0.4米就能完成日常的线材穿引、参数调整作业。送料校直部分采用多组错位排布的校直轮结构，沿着线材进给方向依次排布，前后段的校直轮分别对应两个垂直方向的校直作用力，线材从进线端穿入后，会依次绕过每一组校直轮的轮槽，轮槽的弧度根据常用加工线材的直径做了适配设计，能覆盖直径0.8mm到3mm的常见铁线、钢丝、铜线材的校直需求，校直轮的安装座预留了偏心调节间隙，

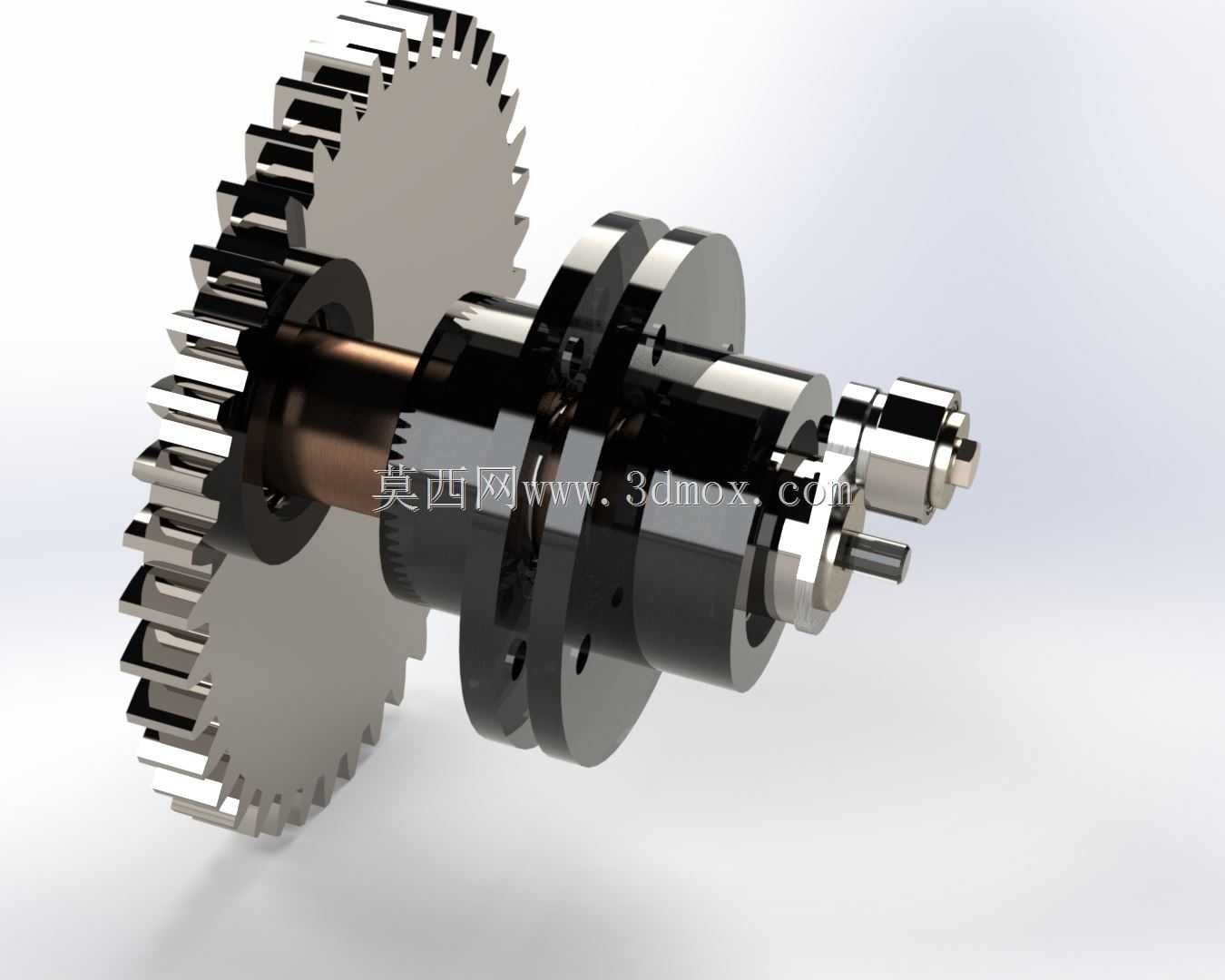

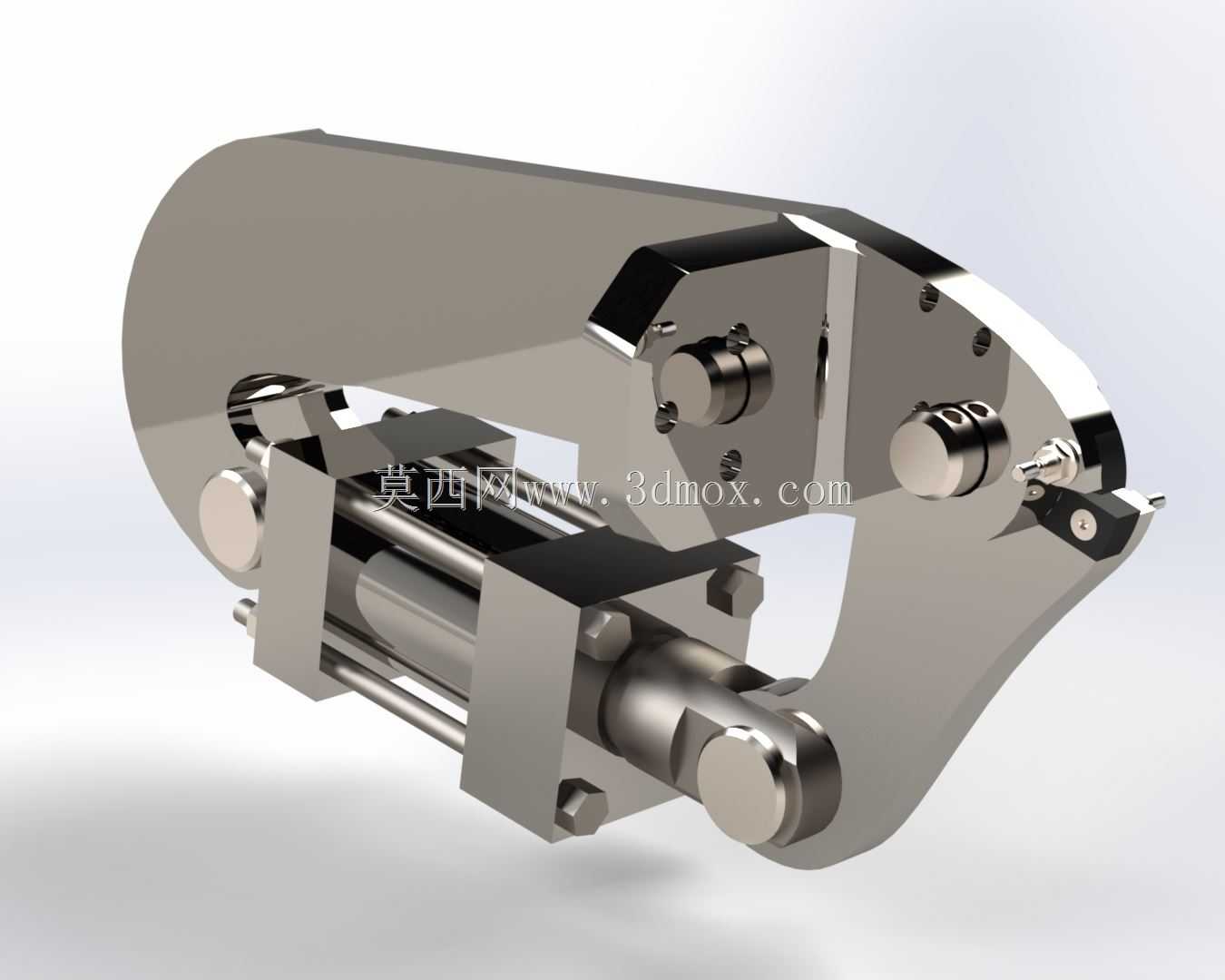

　　作业人员可以根据不同材质线材的硬度、原始弯折程度，单独调整每一组校直轮的压下量，避免压下量过大导致线材表面出现压痕、甚至局部截面变形，也能防止压下量不足导致校直后线材仍残留弧形弯折。校直轮的排布密度经过反复调整，靠近进线端的校直轮间距更小，主要负责消除线材原始的大曲率弯折，靠近切断端的校直轮间距稍大，主要做最终的直线度精校，保证送出的线材直线度误差控制在每米0.5mm以内，满足后续冲压、折弯工序的来料精度要求。动力传递部分，箱体内的动力输出轴通过齿轮啮合同时带动送料辊和切断机构动作，送料辊采用一对带凹槽的压辊结构，上压辊带有弹簧压紧调节结构，可以根据线材直径调整压紧力，保证送料过程中线材不会出现打滑、进给长度误差的问题，送料辊的转动和切断机构的动作通过凸轮结构实现时序匹配，当送料辊送出设定长度的线材后，凸轮会刚好驱动切断动刀完成一次下切动作，动刀和定刀的剪切间隙控制在0.02mm以内，既能保证切口平整无毛刺，也能避免刀刃过快磨损。设备的进线端做了导向喇叭口设计，能方便作业人员快速把线材端头穿入校直轮组，不需要反复对位找孔，减少换料的辅助时间。切断工位的下方预留了出料导槽，加工完成的定长线材会顺着导槽滑落到下方的集料盒里，不需要人工手动接料，能实现一人多机的值守作业。从设计思路上来说，这套结构没有采用复杂的数控送料组件，全部采用纯机械的凸轮、齿轮传动实现动作时序匹配，一方面降低了设备的制造成本，对于小型加工企业来说采购门槛更低，

　　另一方面纯机械结构的抗干扰能力更强，在车间电压波动、粉尘较大的恶劣工况下也能稳定运行，不会出现电子元器件故障导致的停机问题，日常维护只需要定期给齿轮啮合部位、校直轮轴承、凸轮接触面加注润滑脂即可，不需要专业的电气维修人员就能完成日常保养。在安装适配性上，设备的箱体侧面预留了动力输入接口，如果用户需要调整加工速度，也可以搭配不同转速的驱动电机，或者加装变频调速模块，不需要改动主体结构就能适配不同材质、不同直径线材的加工速度需求，比如加工硬度较高的弹簧钢丝时，可以降低送料速度，保证校直和剪切的稳定性，加工软质铜线材时可以提高送料速度，进一步提升加工效率。校直轮和切断刀具都采用快拆式安装结构，当加工不同直径的线材需要更换对应轮槽的校直轮、或者刀刃磨损需要更换时，只需要松开固定螺丝就能完成更换，不需要拆解整个传动箱体，能把易损件更换的时间压缩到10分钟以内，减少设备停机等待的时间。整个结构的受力路径做了针对性优化，切断动作的冲击力直接通过切断刀座传递到箱体基座上，不会对校直轮组、送料辊的安装精度产生影响，长时间连续运行后也不会出现校直轮错位、送料辊间隙变化的问题，能长期保持稳定的加工精度。
