高传动比方形齿轮减速传动装置

项目分类:减速机 发布时间:2022-01-04 ID:492989
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置
  • 高传动比方形齿轮减速传动装置

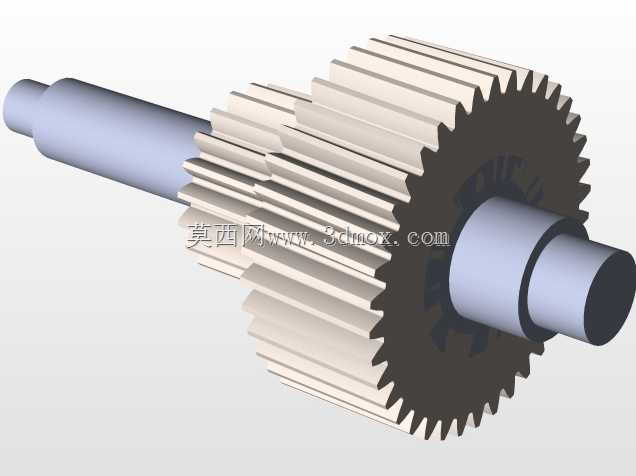

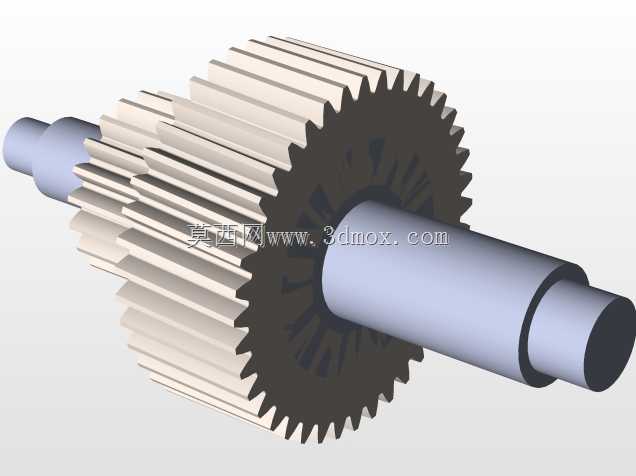

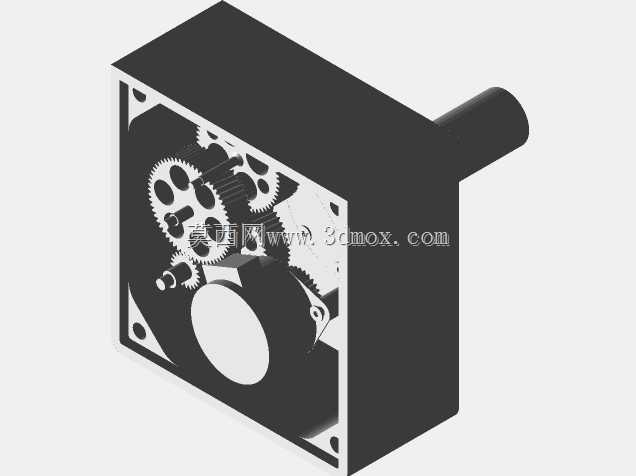

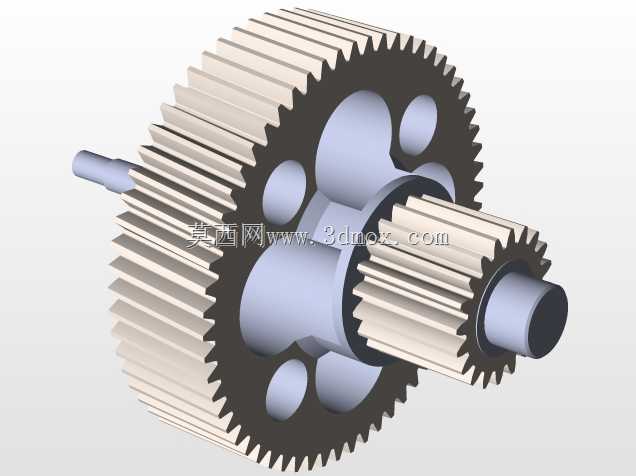

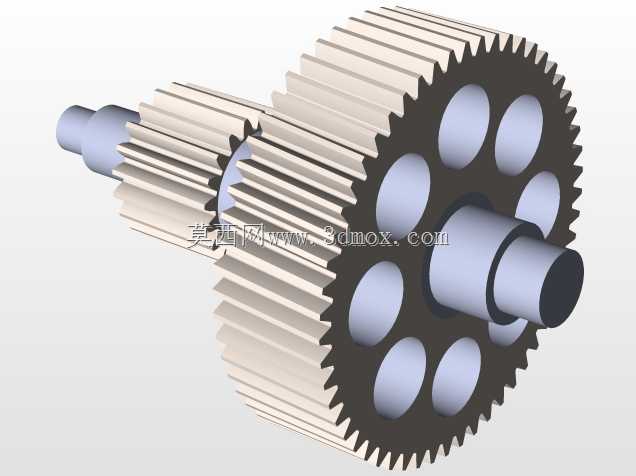

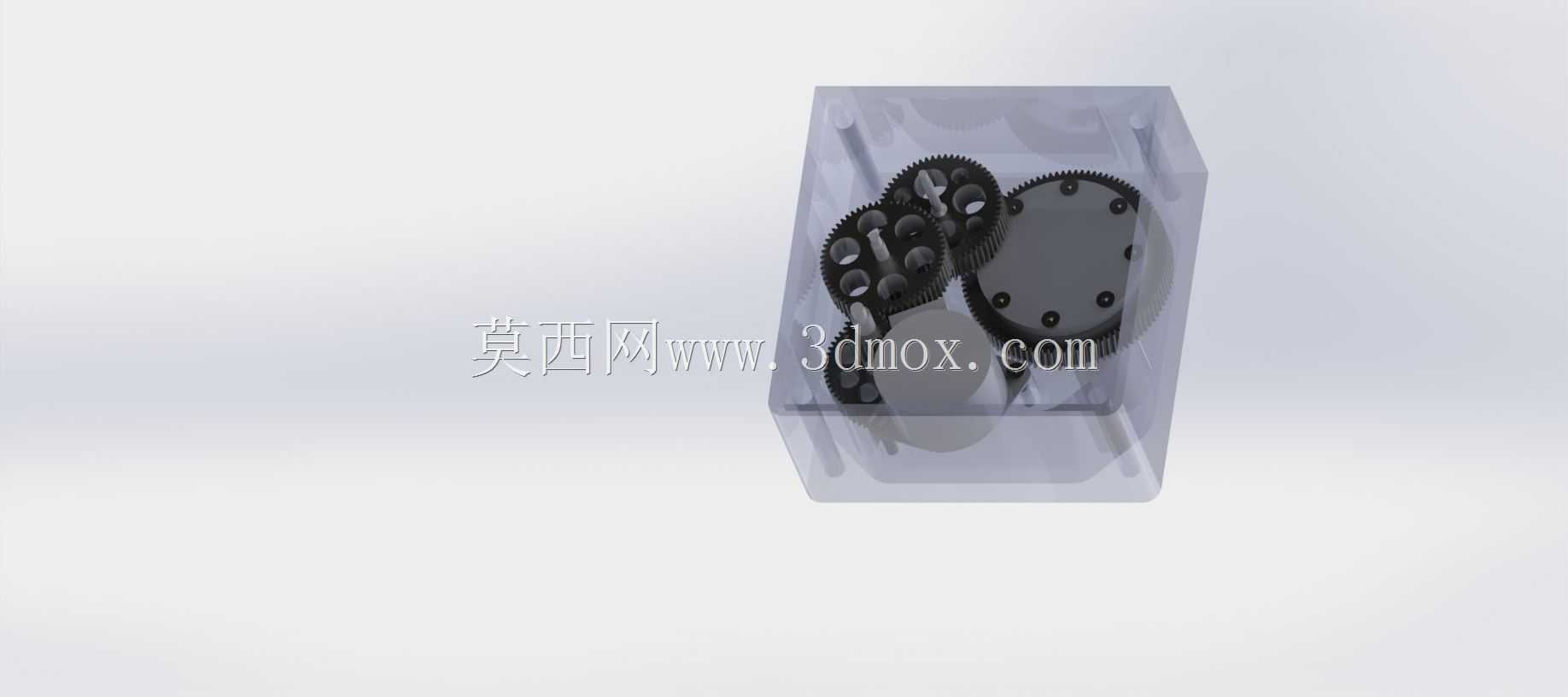

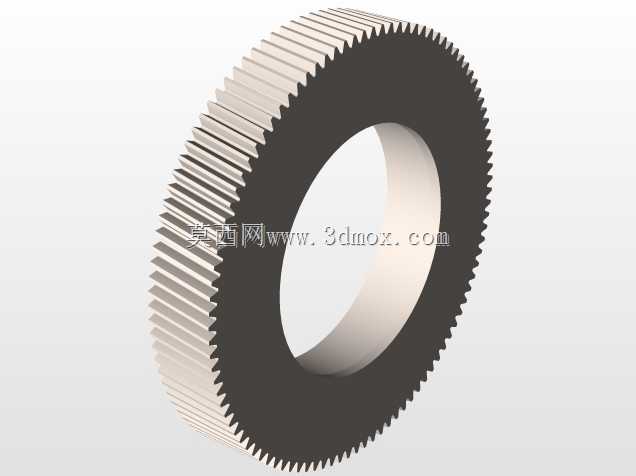

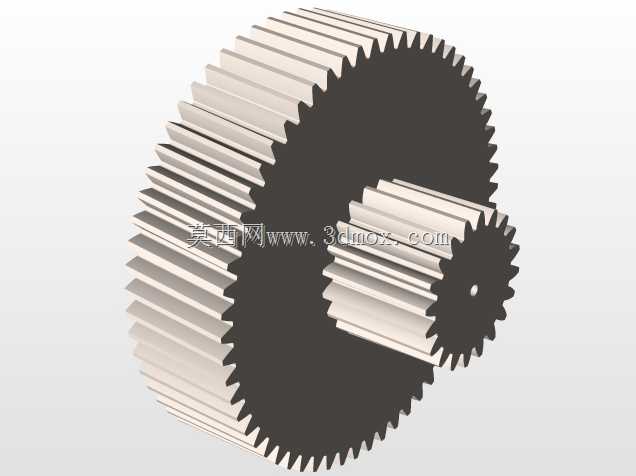

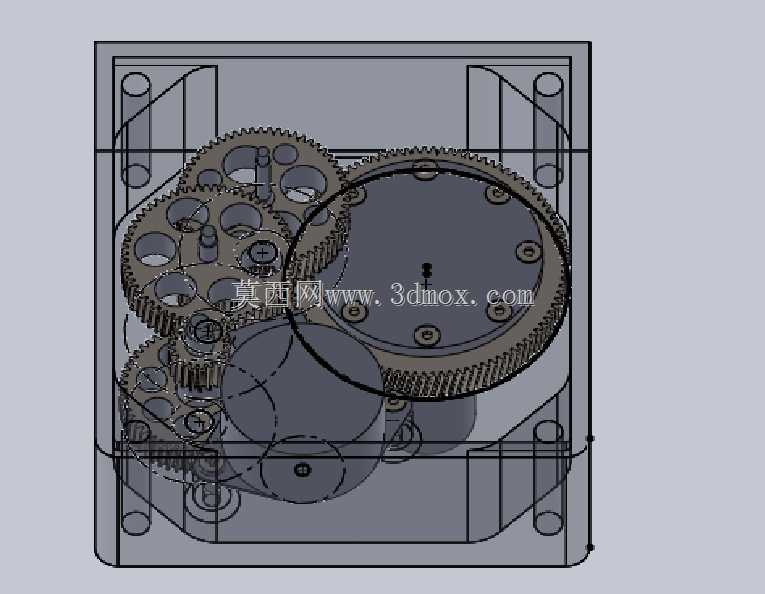

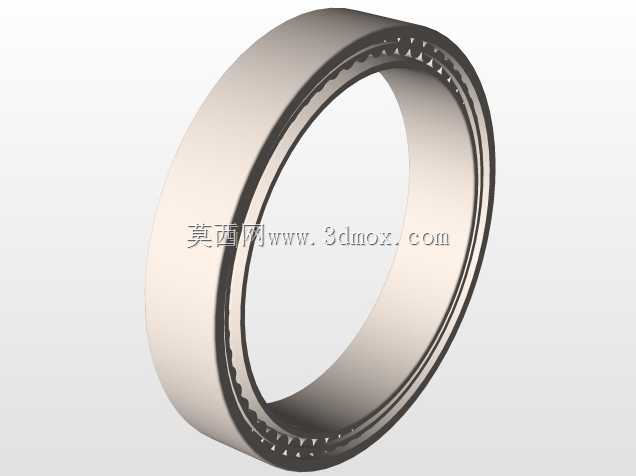

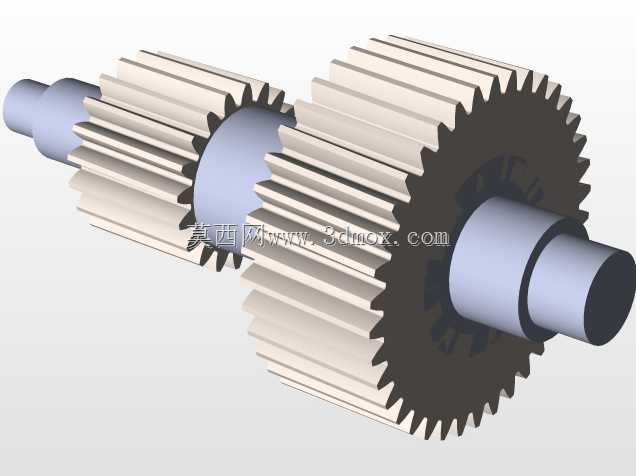

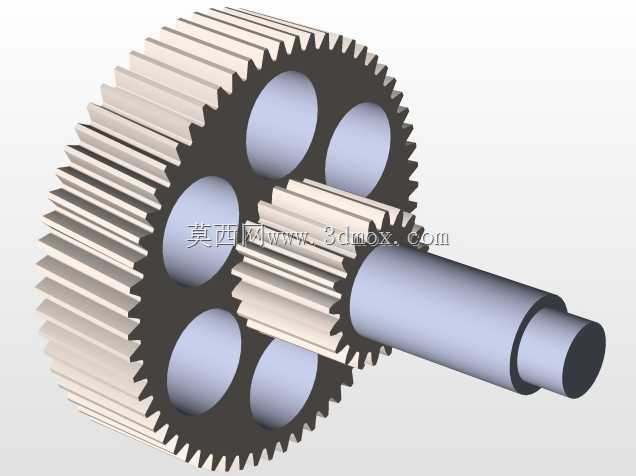

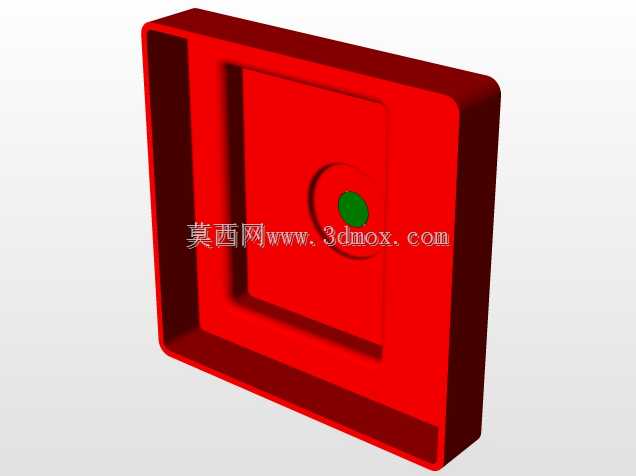

  这款方形结构的齿轮减速装置,在中小功率动力传输场景中有着非常广泛的适配性,常见于小型输送线驱动单元、自动化设备进给机构、轻工包装机械的动力输出端,也可作为小型实验台架的扭矩放大部件使用,核心作用是匹配原动机与负载端的转速差,将高转速低扭矩的输入动力转换为低转速高扭矩的输出动力,满足执行端的负载驱动需求。从结构设计来看,整体采用方正的箱式外壳,单输出轴从箱体单侧伸出,这种布局的优势在于安装时可直接贴合设备安装面固定,不需要额外设计复杂的转接支架,输出轴的同轴度在箱体加工阶段就可以通过镗孔工序保证,能有效减少装配阶段的调整工作量。内部采用多级直齿轮啮合的传动布局,最终实现82.5的固定传动比,对应输出转速为82.5RPM,

  输出端额定扭矩可达37.125N,直齿轮的选型主要是考虑到中小负载场景下的加工便利性与传动效率,相比斜齿轮,直齿轮不需要额外抵消轴向力,箱体内部的轴承选型可以更简化,整体装配难度更低,后期维护更换齿轮的成本也更可控。设计阶段首先是根据目标传动比做轮系排布,要在有限的方形箱体空间内排布下所有齿轮副,同时保证每对啮合齿轮的中心距符合模数计算要求,避免出现齿顶干涉或者重合度不足的问题,每一级齿轮的齿数配比都经过反复验算,既要保证总传动比的误差控制在允许范围内,也要让各级齿轮的负载分配尽量均匀,避免某一级齿轮承受过大扭矩出现过早磨损。箱体的边角位置预留了安装固定孔位,安装边界的尺寸设计充分考虑了常规小型设备的安装空间,输出轴的轴径、

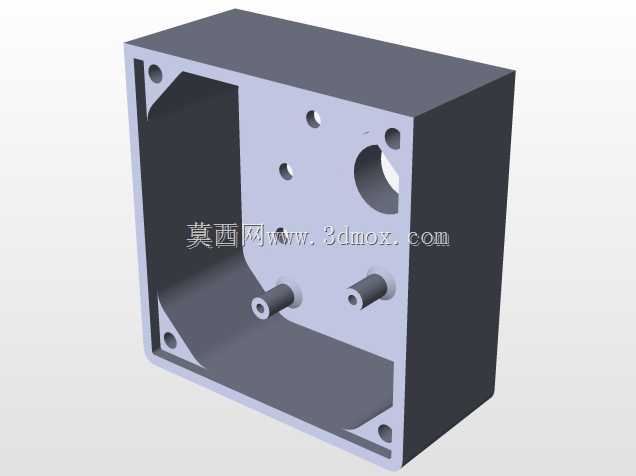

  键槽尺寸都符合通用传动件的配套标准,可以直接匹配标准联轴器、同步带轮或者链轮使用,不需要额外做轴的二次加工。箱体采用剖分式结构设计,上下箱的结合面经过精加工处理,装配后可以保证内部润滑脂的密封性能,避免运行过程中出现润滑脂泄漏的问题,同时也方便后期开盖检查齿轮啮合状态、补充润滑脂。在实际选型适配时,需要注意输入轴的连接方式要匹配原动机的输出轴尺寸,安装时要保证箱体固定面的平面度,避免箱体受迫变形导致内部齿轮啮合间隙异常,运行过程中要定期检查输出轴的密封件状态,防止灰尘进入箱体内部加速齿轮磨损。这种定传动比的减速装置,因为结构简单、传动可靠,在对转速精度要求不是极高、负载平稳的工况下,相比行星减速结构有着更高的性价比,内部齿轮的润滑采用脂润滑方式,不需要额外设计油路结构,日常维护的工作量很小,适合批量配套在标准化的小型自动化设备中,能够有效降低设备的整体制造成本,同时保证动力传输的稳定性。
