高速单级螺旋减速齿轮箱结构设计

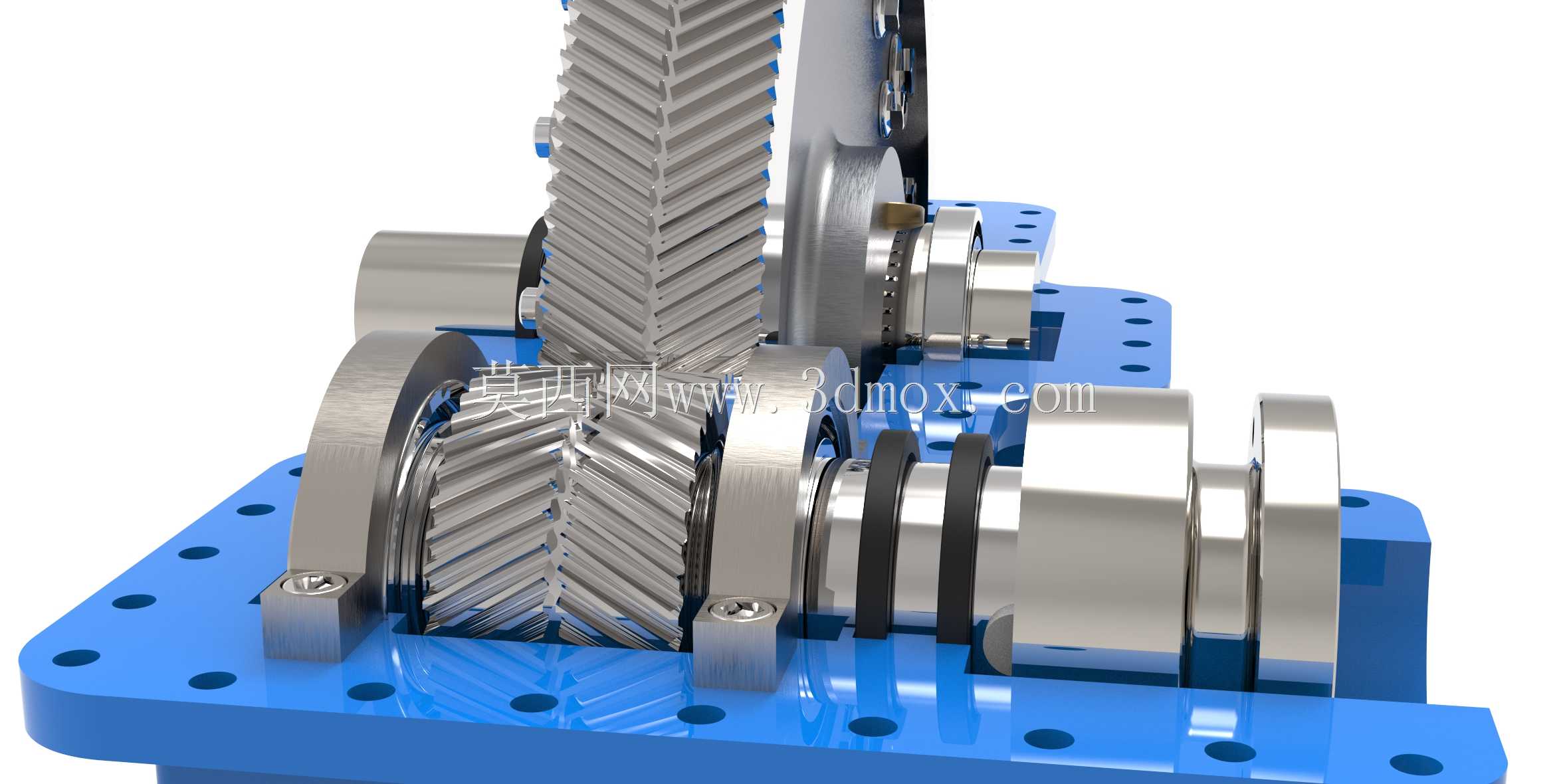

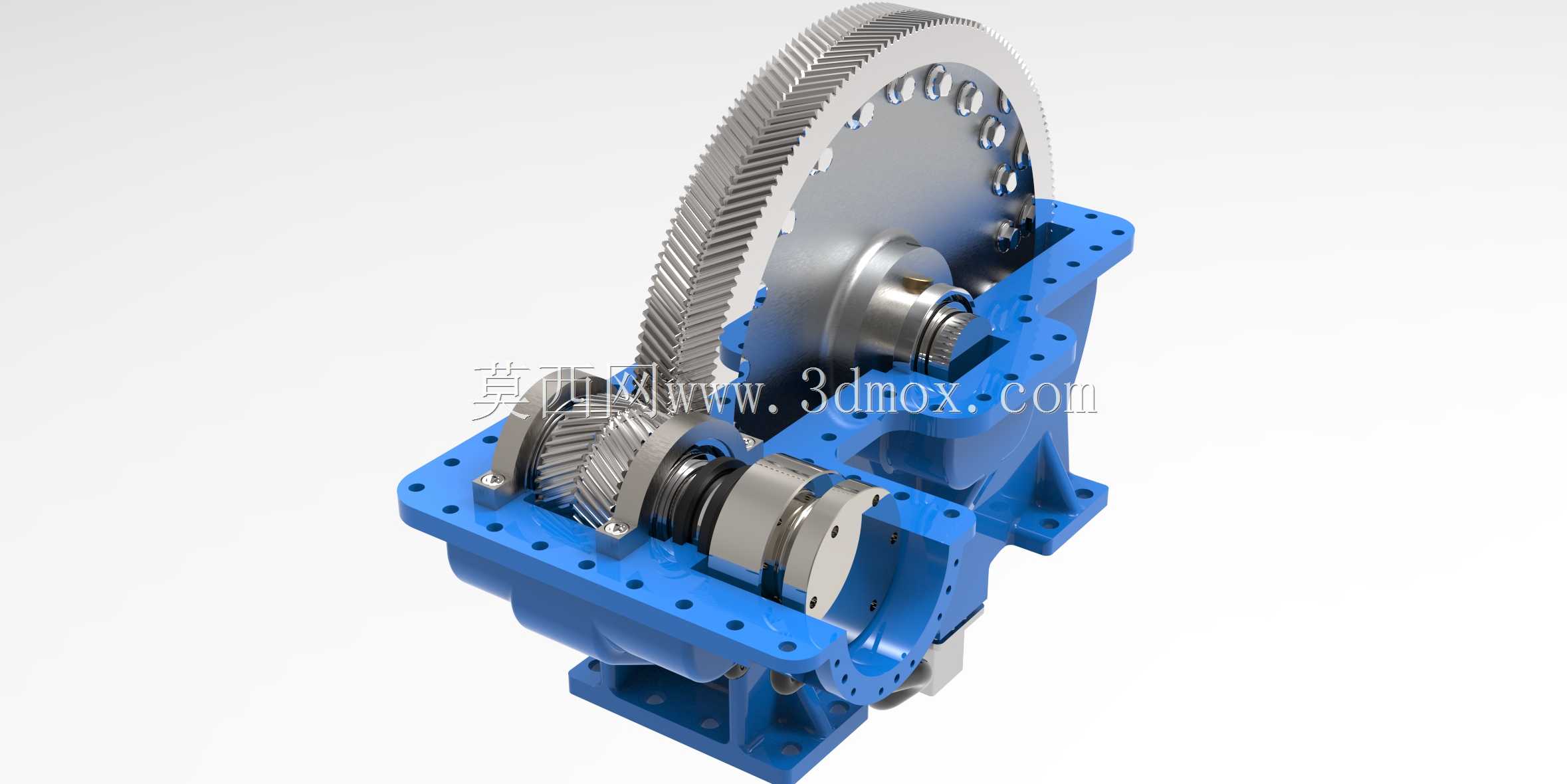

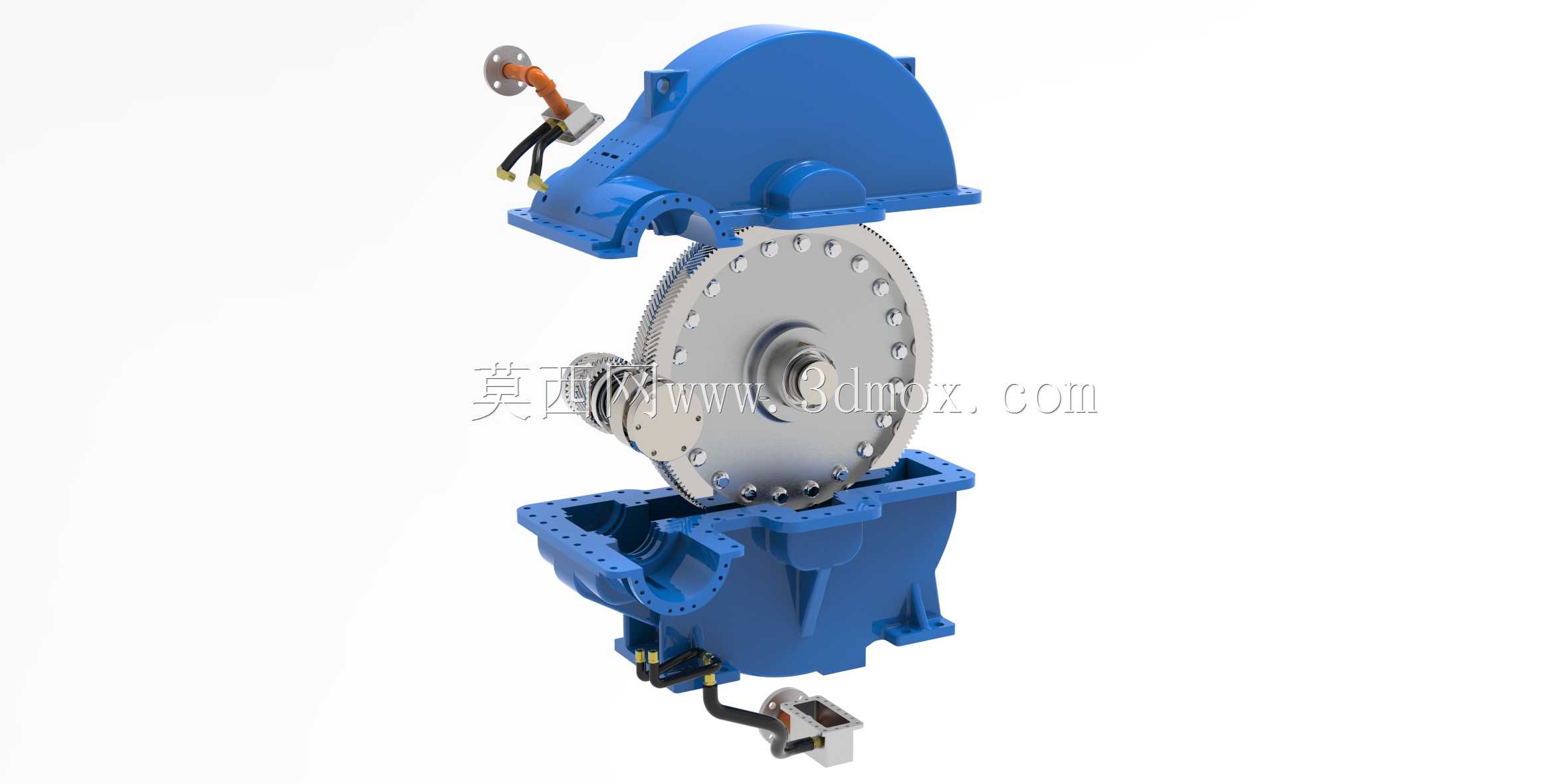

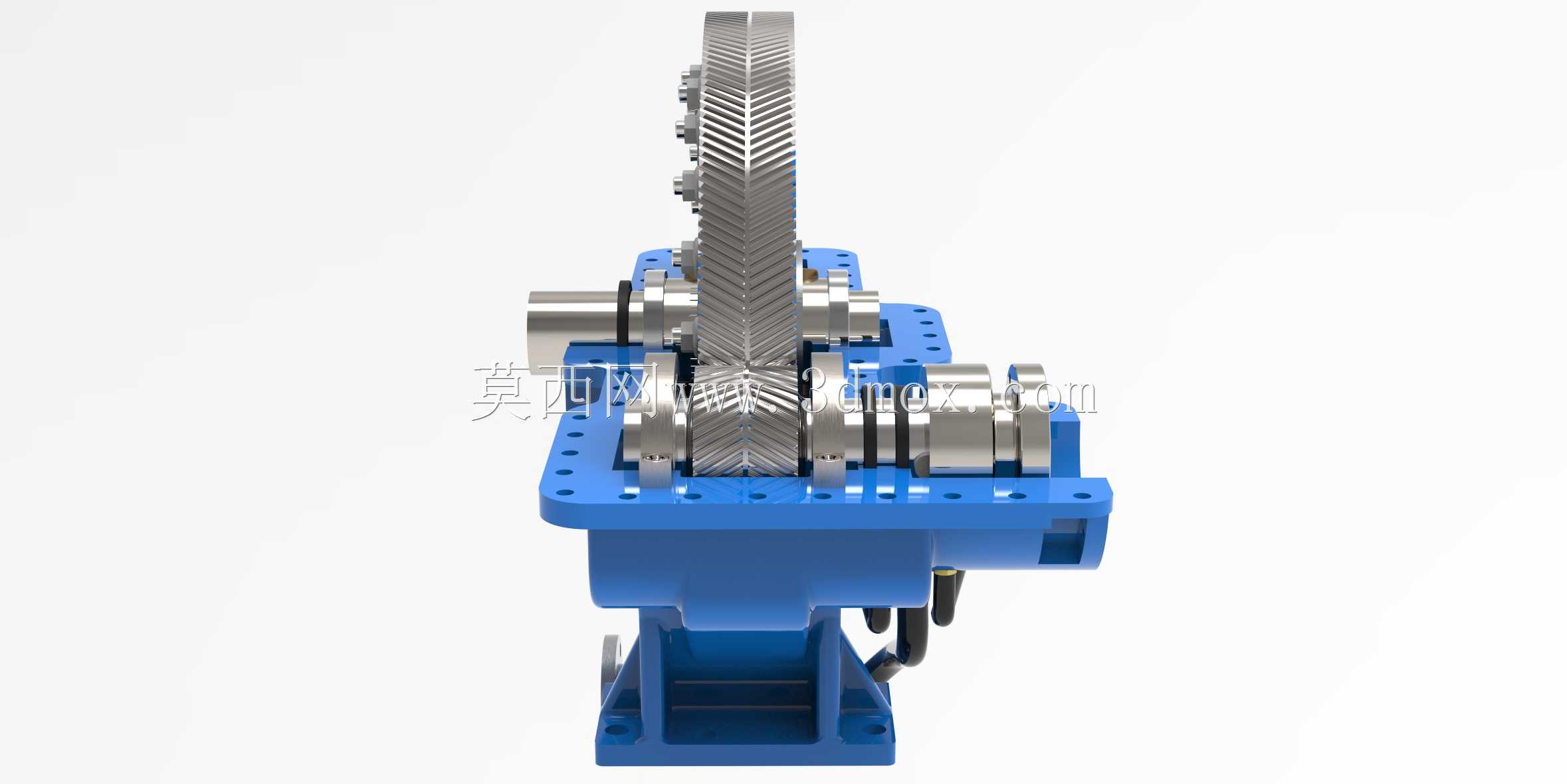

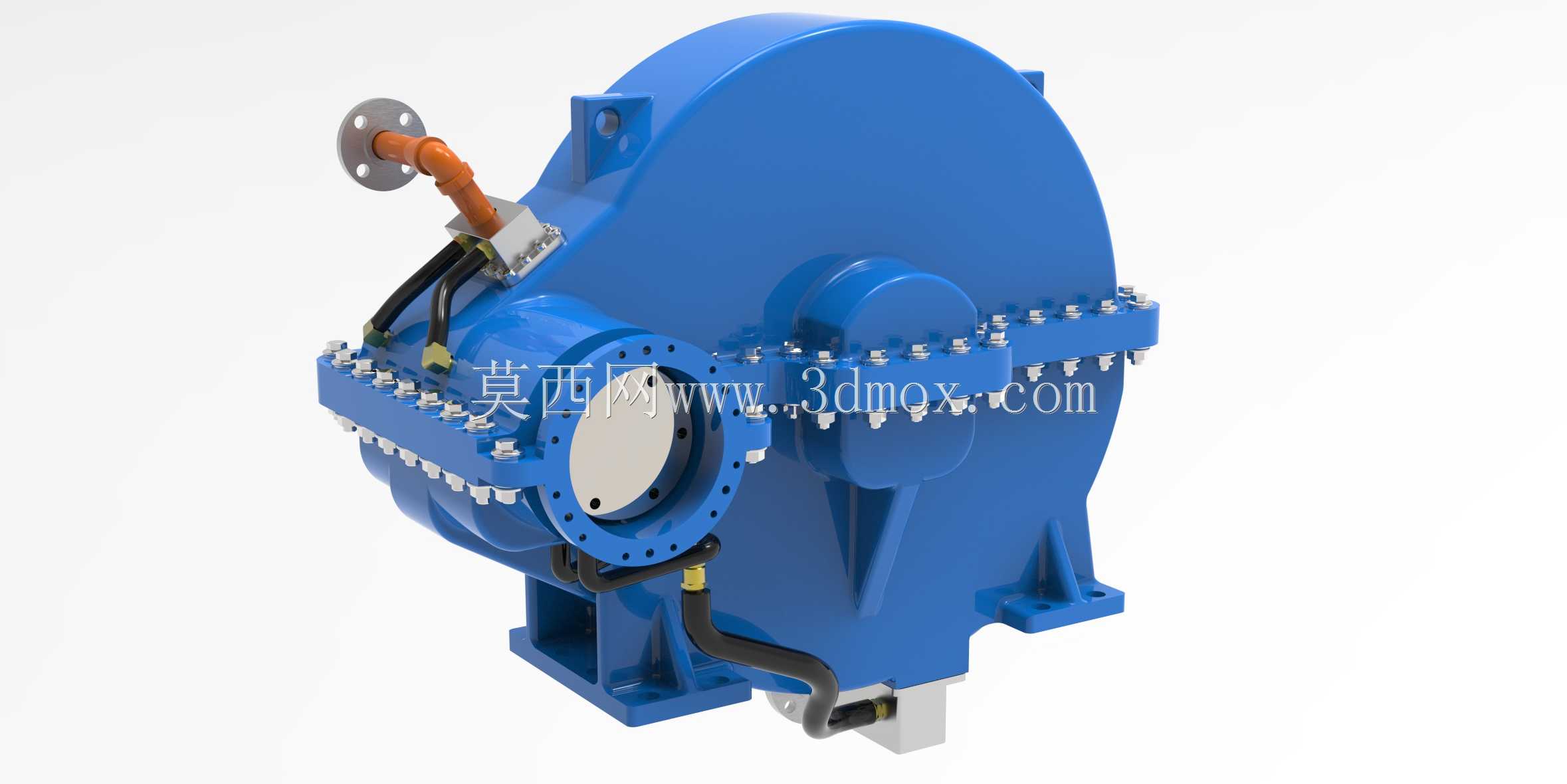

　　在冶金输送线、矿山破碎机组、大型风机驱动这类需要高转速输入大扭矩输出的重载工况里，减速单元的可靠性直接决定整条产线的连续运行时长，这款单级螺旋减速齿轮箱的设计，正是瞄准8000转级高输入转速的应用场景做的定向优化。不同于常规平行轴减速箱的直齿啮合设计，这套结构采用人字齿形的螺旋齿轮副，啮合过程中齿面是逐步接触再逐步脱离，相比直齿传动的冲击载荷，能大幅降低高转速下的啮合噪音与齿面冲击应力，适配高速输入的工况需求。从结构布局来看，箱体采用剖分式蓝色铸造壳体，安装法兰面预留了密集的螺栓过孔，在做安装边界校核时需要注意，箱体底部的安装支脚带有定位销孔，安装时需要先配做底座定位销再锁紧固定螺栓，避免运行过程中箱体受径向载荷产生位移。

　　齿轮副的减速比设定为4.7:1，输出端可承受13KN的径向载荷与38KN的轴向载荷，这个参数区间刚好覆盖中型工业风机、输送辊道驱动、小型破碎机主轴的驱动需求，不需要额外加装外置支承座就能直接连接负载轴，能缩减整套驱动单元的安装空间。润滑系统采用强制润滑结构，在箱体内部预留了润滑油道，高速运转时齿轮带起的润滑油会通过油道直接喷射到啮合齿面与轴承位置，避免高转速下齿面出现干摩擦，相比普通飞溅润滑，在8000转输入转速下能把齿面工作温度降低15到20摄氏度，延长齿面的耐磨寿命。齿轮材料选用20MnCr5做渗碳淬火处理，齿面做高防擦伤工艺处理，针对高转速下容易出现的齿面点蚀问题，设计阶段通过齿形修缘把轮廓位移量控制在0.037，

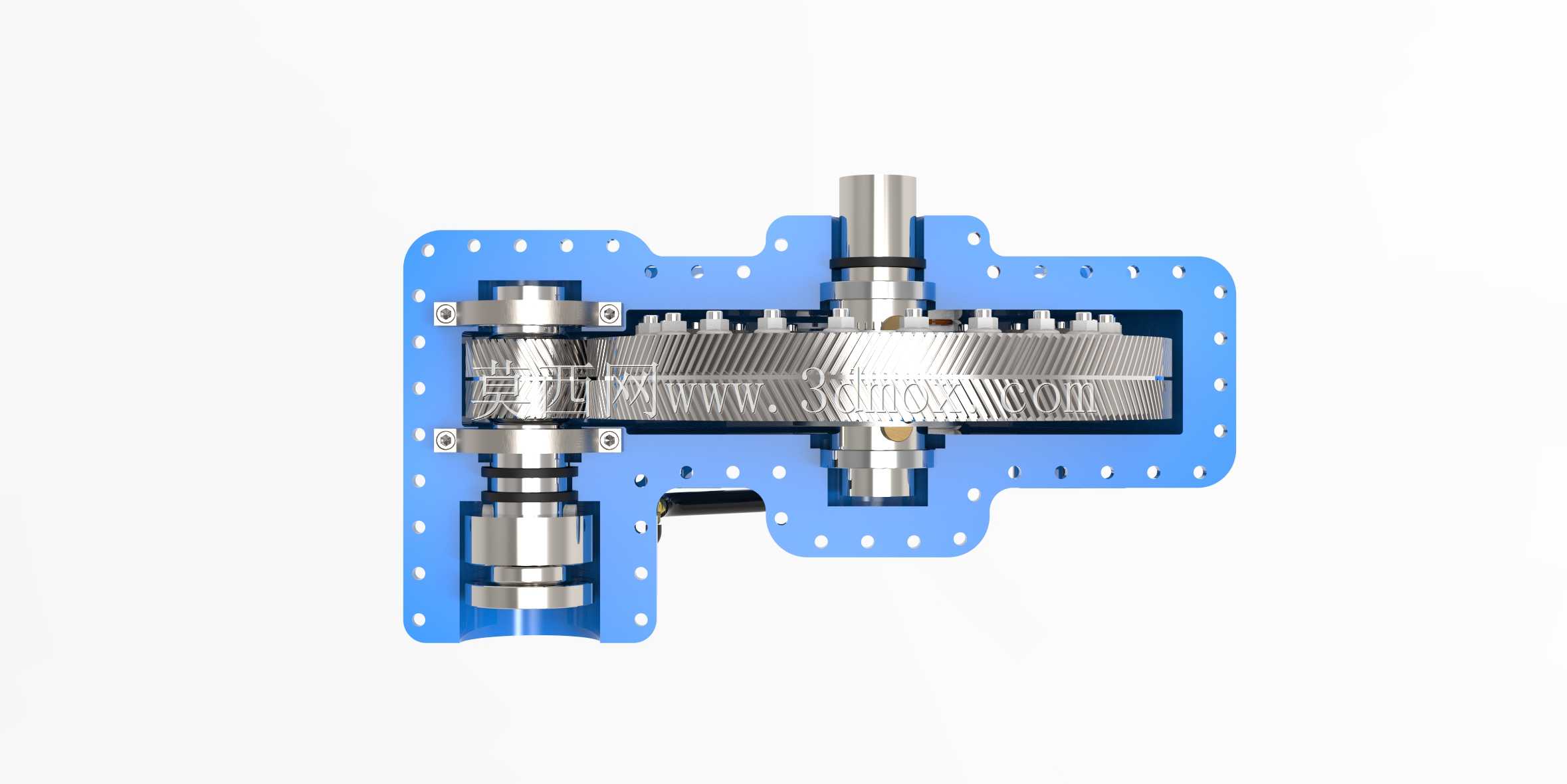

　　让啮合过程中齿面的接触应力分布更均匀，避免局部应力集中导致的点蚀剥落。轴承选型上做了针对性优化，输入轴与输出轴都采用圆锥滚子轴承配对安装，能同时承受径向与双向轴向载荷，轴承位的公差配合选用过盈配合，装配时需要采用热装工艺，避免敲击安装导致轴承滚道产生损伤。箱体的铸造结构做了轻量化优化，在保证壳体刚度的前提下，非受力位置做了减薄处理，同时在轴承座位置增加了加强筋，避免重载下轴承座出现变形导致齿轮啮合错位。做三维建模过程中，需要重点校核齿轮副的侧隙与接触斑点，螺旋齿轮的装配侧隙需要控制在0.12到0.2毫米之间，接触斑点沿齿高方向不小于40%，沿齿长方向不小于70%，才能保证高速运转下的传动平稳性。安装边界方面，

　　输入轴端的轴伸长度与键槽尺寸需要匹配驱动电机的输出轴，输出轴端的法兰连接尺寸需要适配负载端的连接结构，箱体顶部预留了透气塞安装孔，运行前需要加装透气塞避免箱体内温度升高导致压力过大出现漏油问题，箱体底部预留了放油螺塞位置，方便定期更换润滑油。在实际选型应用中，这类高速减速箱不能用在有冲击载荷的正反转频繁切换工况，适合连续单向运转的驱动场景，比如大型冷却塔风机、冶金厂的除尘风机、输送线的主驱动单元，在这些场景下相比多级减速箱，单级结构的传动效率更高，能达到98%以上，长期运行的能耗更低。做结构设计时还要注意，箱体的合箱面需要涂密封胶，轴承端盖的位置需要加装油封，避免高速运转下润滑油出现渗漏，齿轮的轴向定位需要通过轴套与锁紧螺母固定，锁紧螺母需要加装止退垫片，避免运转过程中螺母松动导致齿轮轴向窜动。
