可调式阻尼柜门合页三维结构设计

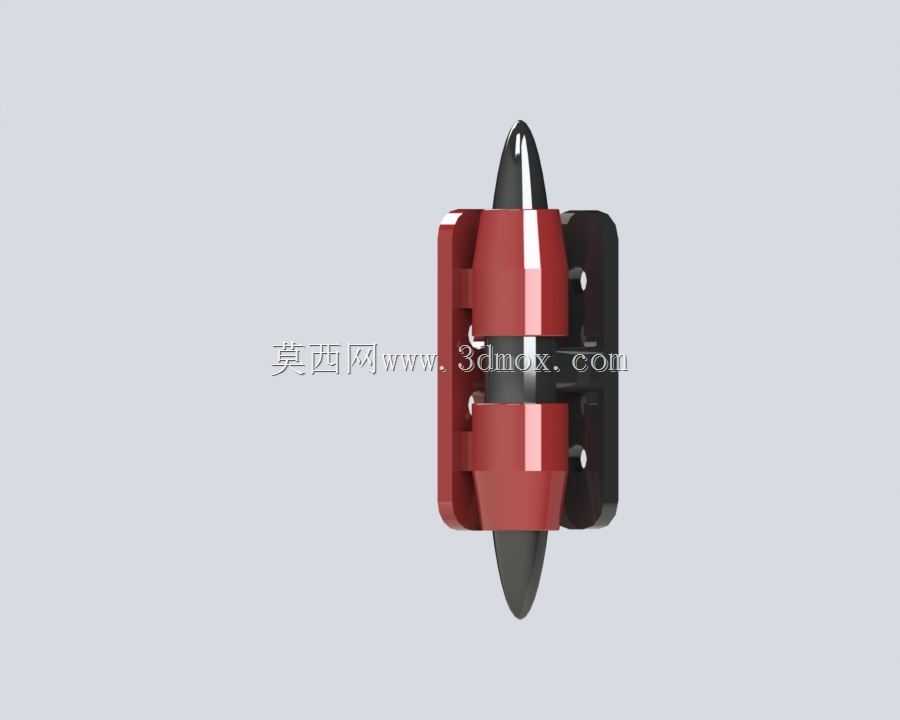

　　在民用柜体、工业设备箱门、特种机柜的铰接连接场景中，合页作为实现门扇与门框相对转动的核心连接件，其结构可靠性、转动阻尼特性、安装适配性直接决定了门扇的开合体验与长期使用稳定性。本次设计的这款合页结构，针对传统外露式合页易积尘、转动间隙易扩大、开合无缓冲的痛点做了针对性结构优化，整体采用包覆式铰接主体搭配嵌入式安装底座的结构形式，区别于常规平板合页的两片式叠合结构，将铰接转轴完全包裹在主体外壳内部，既避免了转轴外露带来的夹手风险，也能减少车间粉尘、户外水汽对转轴摩擦副的侵蚀，适配洁净车间设备柜门、户外通讯机柜、家用卫浴柜门等多场景的使用需求。

　　从功能特性来看，这款合页的转动副采用了分段阻尼结构设计，在门扇0-15度开合区间设置了定位阻尼段，门扇开启到该区间时可保持悬停状态，避免小角度开门时门扇自动回弹夹手，也方便取放物品时临时固定门扇角度；在15-90度开合区间采用低阻尼转动设计，开合过程阻力均匀无卡顿，单次开合的转动阻力偏差控制在8%以内，长期使用后阻尼衰减率不超过15%，满足上万次开合的使用寿命要求；在90-110度区间设置了最大开启限位结构，通过主体外壳与安装底座的凸台干涉实现硬限位，无需额外加装门吸或限位装置，避免门扇过度开合碰撞柜体侧板或周边设备。合页的主体外壳采用增强尼龙加玻纤材质注塑成型，表面做哑光磨砂处理，既保证了结构强度，也能避免金属合页长期使用出现的锈蚀、掉漆问题，内部转轴采用不锈钢材质，转轴与外壳之间加装了自润滑POM衬套，无需定期加注润滑油即可保持顺畅转动，适配无维护要求的设备安装场景。

　　设计过程中首先确定了安装边界尺寸，合页整体安装底座的长宽尺寸控制在45mm*30mm，底座上设置了两个沉头安装孔，孔距为32mm，适配市面上主流的柜体侧板安装孔位标准，无需重新打孔即可直接替换原有常规合页；主体包覆结构的厚度为18mm，安装后门扇与门框之间的预留间隙仅需2mm即可满足转动需求，不会出现合页突出柜体表面的问题，适配薄边柜门、隐形柜门的安装要求。铰接转轴的中心距安装底座贴合面的距离为12mm，这个偏心距的设计经过多轮运动仿真验证，既保证了门扇转动过程中不会与门框边缘发生刮擦，也能让合页的受力点更靠近安装面，减少开关门时对安装螺丝的剪切力，提升长期使用的连接可靠性。安装底座与主体结构之间设置了2mm的前后调节余量、1.5mm的上下调节余量，安装时可以通过底座上的腰型孔微调合页位置，抵消柜体加工、门板裁切带来的尺寸误差，降低现场安装的调试难度。

　　从实际应用的适配性来看，这款合页单只的静态承重可达15kg，单扇柜门安装两只即可满足30kg以内的门扇承重需求，适用于18-25mm厚度的实木柜门、密度板柜门、钣金设备柜门、PVC塑钢柜门等多种材质的门扇连接。针对不同场景的使用需求，合页的阻尼力度可以通过主体侧面的一字调节旋钮进行微调，顺时针旋转可增大转动阻尼，适合较重的实木门扇使用，逆时针旋转可减小阻尼，适合轻型亚克力柜门、铝框柜门使用，调节范围覆盖0.5N·m到2.5N·m的阻尼力矩区间。结构设计时还做了防脱结构优化，主体与底座之间采用卡扣式连接加固定螺丝的双重固定方式，即使安装螺丝出现松动，主体结构也不会从底座上脱落，避免门扇掉落引发安全事故，尤其适合幼儿园柜体、公共区域设备柜门等人流密集场景的使用要求。在三维建模过程中，所有配合面均按照IT12级公差做了间隙预留，转动副的配合间隙控制在0.1-0.15mm之间，既保证了转动的顺畅性，也不会出现晃动间隙过大的问题，所有安装孔的沉头深度均按照对应规格的螺丝尺寸做了标准化设计，确保安装后螺丝头完全沉入沉孔内，不会突出表面影响美观或刮擦物品。
