单眼卡通机械形象齿轮底座摆件

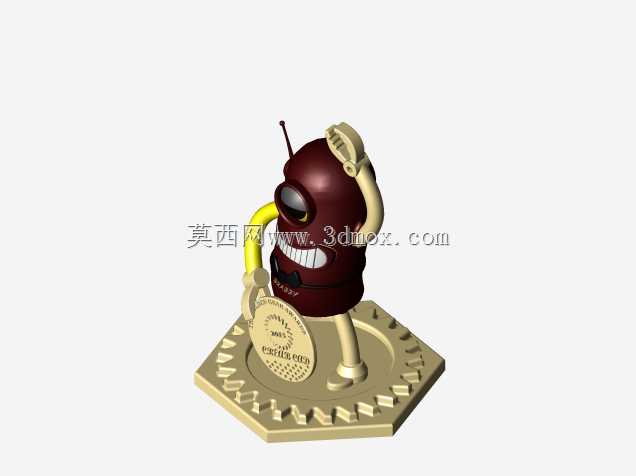

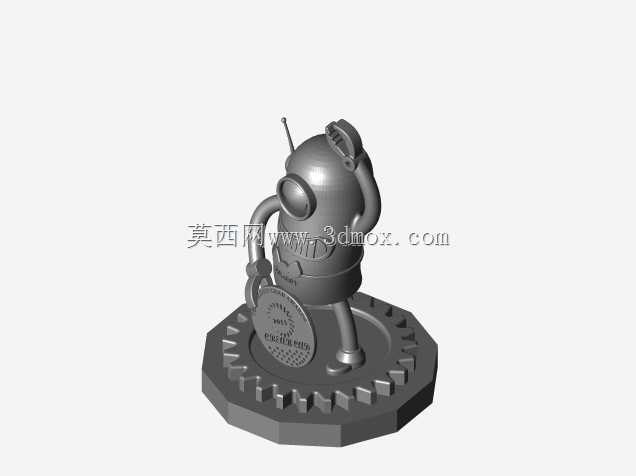

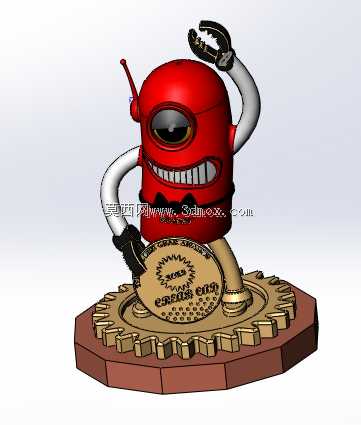

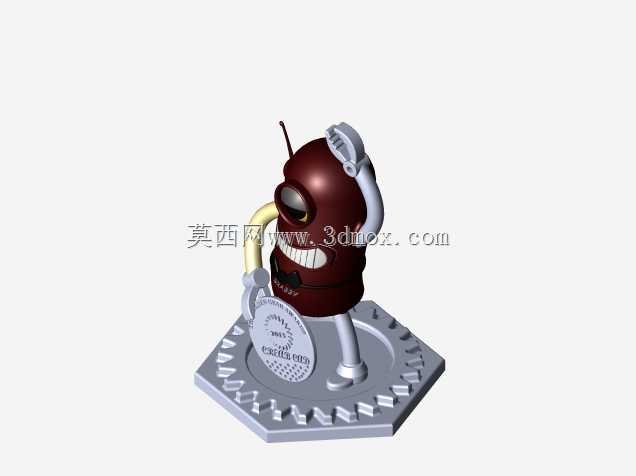

　　做机械结构设计久了，总免不了在常规工业项目之外，接触一些跨界的文创类机械结构设计需求，这类产品看似是偏向文创摆件的非标准件，实则每一处结构都要兼顾造型还原度、装配可行性与摆放稳定性，和常规工业零部件的设计逻辑有共通之处，也有其专属的设计侧重点。这次的单眼卡通机械形象摆件，底座采用了八边形支撑座搭配渐开线圆柱齿轮的组合结构，首先要解决的就是整体重心匹配问题，卡通形象的主体为上宽下窄的圆柱舱体结构，单眼视窗区域做了内凹的环形嵌装结构，预留了透明视窗件的安装卡槽，不需要额外粘接即可完成视窗部分的装配，避免后期使用过程中出现脱胶脱落的问题。形象的上肢采用了分段式铰接结构，手臂部分为曲面包覆结构，手部的夹持造型做了等壁厚处理，

　　在3D打印或者注塑开模的时候都能保证壁厚均匀，不会出现缩痕或者填充不均的问题，上肢的铰接轴隐藏在舱体侧面的装饰环内部，从外观上看不到外露的轴件，保证整体造型的完整性。下肢部分做了与齿轮底座的定位配合，脚部设计了嵌入式定位柱，直接插入齿轮端面的定位孔中，不需要额外紧固件即可完成主体与底座的装配，定位柱的直径与孔位采用H7/g6的间隙配合，既保证装配时的顺畅度，又不会出现装配后晃动偏移的问题。底座的八边形支撑座做了1.5度的拔模斜度，底部预留了3mm深度的防滑垫嵌装槽，用户可以自行粘贴橡胶防滑垫，避免摆放时刮伤桌面，同时提升摆放时的摩擦力，防止意外触碰导致摆件滑落。齿轮部分的齿形采用标准渐开线圆柱齿轮参数设计，齿顶圆、

　　齿根圆的过渡圆角做了加大处理，一方面是避免尖角在搬运过程中划伤使用者，另一方面也能在加工过程中减少应力集中，提升零件的结构强度，齿轮端面的圆形标识区域做了0.2mm的下凹设计，后续可以通过丝印或者激光雕刻的方式添加标识内容，不需要额外粘贴铭牌。整个摆件的安装边界控制在120mm见方的范围内，总高度控制在150mm以内，适合放置在办公桌、设备操作台的空余区域，不会占用过多的操作空间。在结构设计阶段，首先对整体造型做了壁厚均匀性检查，所有实体结构的壁厚均控制在2mm-2.5mm之间，避免出现壁厚突变导致的加工缺陷，铰接部位的转动间隙预留了0.1mm，既保证手臂可以灵活调整姿态，又不会出现松动垮塌的问题。

　　这类文创类机械摆件的应用场景并不局限于桌面装饰，在工业展会、企业文创周边、机械主题活动的纪念品场景中都有适配空间，设计过程中既要保证造型的卡通辨识度，又要遵循机械设计的基本准则，让整个产品从结构上具备可加工性、可装配性与长期使用的结构稳定性，不能只追求外观造型而忽略结构合理性，导致最终生产出来的产品容易出现断裂、装配困难、摆放不稳的问题。比如在最初的造型草稿阶段，上肢的抬起角度设计过大，导致整体重心偏移，在做重心仿真的时候发现主体会向抬手一侧倾斜，后续通过调整下肢的支撑位置，同时在底座内部增加了局部配重的预留空腔，用户可以根据需要在空腔内添加配重块，进一步提升摆放的稳定性，不需要修改外部造型即可解决重心偏移的问题。视窗部分的内凹结构除了嵌装透明件之外，还预留了发光组件的安装空间，如果需要做发光版本的摆件，可以在舱体内部预留纽扣电池与LED灯的安装位，走线可以沿着上肢与舱体的连接间隙隐藏，不会破坏外部的整体造型。齿轮底座的齿形没有做简化处理，完全按照标准齿轮参数建模，也让这个摆件在具备装饰属性的同时，也能作为机械入门教学的直观展示件，让初学者可以直观看到渐开线齿轮的齿形结构，兼顾了实用性与装饰性。
