工业机器人末端夹持执行机构结构设计

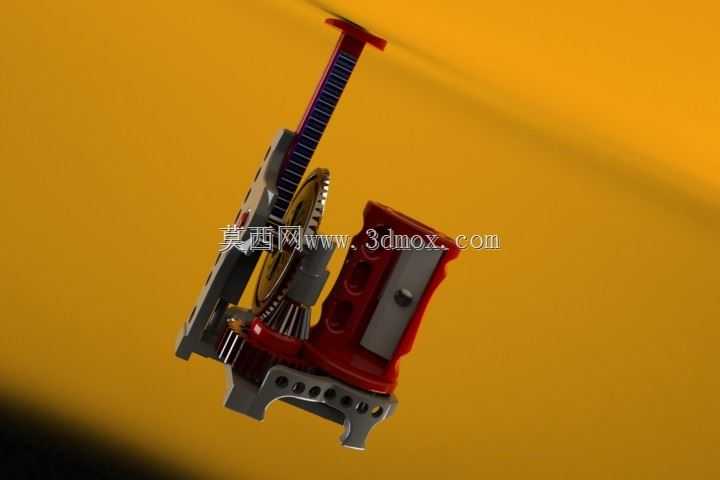

　　这套夹持执行机构主要面向工业自动化产线的工件抓取、转运工位设计，可适配多类规则外形工件的夹持作业，常见应用场景覆盖3C电子零部件装配、小型五金件上下料、注塑件取件等工序，能够直接安装在六轴工业机器人、水平多关节机械手的末端法兰上，替代人工完成重复性的取放动作，降低人工操作的重复劳动强度，同时提升工位作业的一致性与节拍稳定性。从结构组成来看，整套机构采用复合传动架构，集成了锥齿轮换向传动、齿条直线进给、夹爪同步开合的传动链路，动力输入端可适配小型伺服电机或者旋转气缸，输入的旋转运动通过一组相互啮合的锥齿轮完成90度方向的动力换向，换向之后的旋转运动传递到与齿条啮合的直齿轮段，将旋转运动转化为齿条的直线往复运动，

　　齿条的直线位移通过联动结构带动两侧夹爪完成同步的开合动作，这种传动结构能够保证两侧夹爪的对中精度，避免夹持过程中出现工件偏位的问题。设计过程中优先考虑了传动链路的刚性表现，所有传动齿轮均采用渐开线圆柱齿形，锥齿轮选用等顶隙收缩齿结构，能够在有限的安装空间内保证足够的传动扭矩，同时降低传动过程中的齿侧间隙，减少夹爪开合过程中的回程误差，保证夹持位置的重复定位精度。夹爪部分采用模块化设计思路，可根据实际夹持工件的外形更换不同的夹头适配块，针对平面类工件可更换平口夹头，针对圆柱类工件可更换带V型槽的夹头，无需拆解整套传动结构即可完成适配调整，降低现场换型的调整时长。机构的整体外形采用紧凑化布局，所有传动部件均集成在主体壳体内部，

　　壳体采用硬质铝合金材质加工，在保证结构刚性的前提下尽可能降低整体自重，减少对机器人末端负载的占用，避免因为执行机构自重过大影响机器人的有效负载能力。安装边界方面，机构的上端设置有标准的法兰连接接口，接口尺寸匹配主流工业机器人的末端安装规格，连接孔位采用圆周均布设计，能够快速完成与机器人末端的定位安装，安装时仅需要保证输入轴与机器人输出轴的同轴度即可，无需额外做复杂的对位调整。传动部分的润滑预留了注油通道，日常维护时可直接通过注油孔向齿轮啮合面加注润滑脂，无需拆解壳体即可完成日常保养，延长机构的整体使用寿命。夹爪的开合行程通过齿条的有效啮合长度进行限位，设计行程范围内可覆盖常见小型工件的夹持尺寸需求，

　　夹持力的大小可通过输入端的动力输出参数进行调整，针对易变形的薄壁类工件可降低输入扭矩避免夹伤工件，针对较重的金属工件可提升输入扭矩保证夹持可靠性，不会出现工件脱落的问题。整套结构的运动部件之间均设置有耐磨衬套，减少往复运动过程中的磨损量，长期运行下的精度保持性较好，适合在连续运行的自动化产线上长期使用，不会因为短时间的连续运行出现精度衰减或者卡滞问题。在结构细节处理上，所有运动部件的边缘均做了倒角处理，避免安装调试过程中出现锐边划伤的问题，壳体的拼接面设置有密封槽，可加装密封胶条阻挡车间内的粉尘、切削液进入传动腔内部，适配机加工车间、注塑车间等存在少量粉尘、油污的作业环境，不会因为环境杂质进入传动结构导致运动卡滞。
