工业机器人末端夹持器测试基座结构

　　在工业机器人末端执行器的研发验证环节，这类夹持器试验件是完成多工况性能校验的核心载体，主要承担末端夹爪在不同位姿、不同负载条件下的定位基准功能，为夹持力测试、重复定位精度校验、开合行程标定等试验提供统一的安装接口与定位基准。从实际产线应用场景来看，这类试验基座既可以用于实验室阶段的夹持器原型功能验证，也可部署在机器人集成调试工位，作为新上线夹持器的入厂校验工装，替代实际工件完成夹爪的预调试，避免调试过程中刮蹭损伤正式生产工件，降低前期调试的物料损耗。

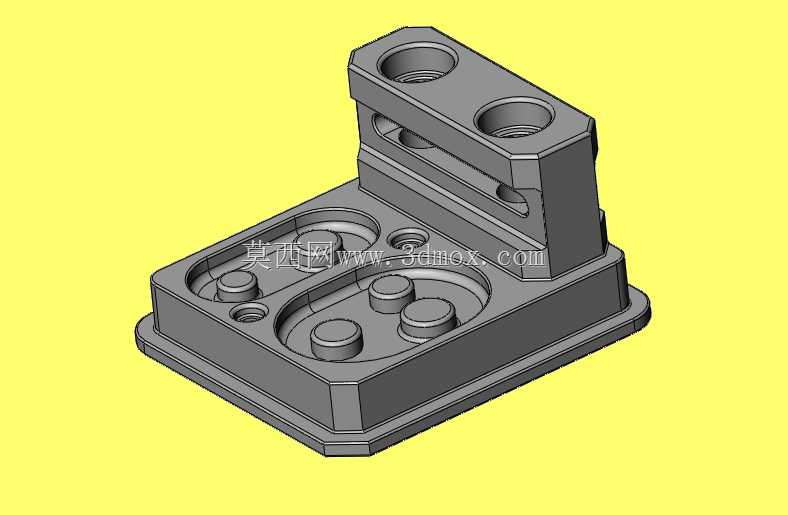

　　从结构功能特性来看，该试验件采用一体化基座加立式支撑臂的组合构型，底部为带切角的矩形安装底板，底板边缘预留的安装沉孔可直接适配工业机器人工作台的T型槽间距，安装时无需额外制作转接板，直接通过内六角螺栓即可完成基座在测试台面上的固定，底板与台面的贴合面做了平面度精加工处理，安装后整体平面度可控制在0.02mm以内，避免基座倾斜带来的测试数据偏差。底板上表面加工有多组不同直径的圆形定位凸台与凹槽，这些特征分别对应不同规格夹持手指的适配测试位，既可以模拟圆柱形工件的外轮廓夹持场景，也可以通过凹槽结构模拟内孔撑持的夹持工况，覆盖了工业场景中绝大多数规则回转体工件的夹持测试需求。

　　立式支撑臂与底板为一体化加工成型，避免了分体装配带来的连接间隙误差，支撑臂上开设的两组同轴阶梯孔，用于安装夹持器的驱动模块或者力传感器，孔位的同轴度公差控制在0.015mm以内，保证驱动轴输出方向与测试基准面的垂直度要求。支撑臂与底板之间的过渡区域做了加强筋结构处理，在大负载夹持测试时可有效降低结构形变，保证测试过程中基座的整体刚性，不会因为夹持反力导致基座出现微位移，影响测试结果的准确性。支撑臂侧面开设的减重槽并非单纯为了减少材料用量，槽体的边缘同时作为夹持器开合行程的机械限位基准，调试时可通过塞尺测量夹爪与槽边的间隙，快速标定夹爪的最大开合行程，无需额外架设位移传感器做初步校准。

　　设计思路上，该试验件没有采用复杂的分体拼接结构，整体围绕“多工况兼容、高刚性、快装快调”的核心需求展开，所有测试特征都集成在同一个单体结构上，避免了多组件装配带来的累积误差。在安装边界的考量上，底板的整体外轮廓尺寸控制在120mm*80mm范围内，立式支撑臂的总高度不超过90mm，整体占用的工作台空间较小，既可以固定在专用测试台架上，也可以直接安装在小型六轴机器人的末端法兰旁做在线测试，适配不同场地的测试需求。底板上的各个测试凸台高度统一设置为12mm，这个高度刚好匹配常规平行夹爪的手指开合高度范围，测试时不会因为凸台过高导致夹爪与基座发生干涉，也不会因为凸台过浅导致夹持接触面积不足，出现测试过程中工件滑脱的问题。

　　在实际使用过程中，该试验件可以覆盖三种主流的夹持测试场景：其一为平行夹爪的外夹测试，利用底板上不同直径的圆柱凸台，模拟不同直径的轴类零件夹持，校验夹爪在不同夹持直径下的夹持力均匀性；其二为涨套类内撑夹具的测试，利用底板上的不同内径凹槽，模拟内孔类零件的撑持工况，校验内撑夹爪的涨紧行程与撑持力；其三为夹持器重复定位精度测试，将百分表吸附在夹爪末端，多次开合夹爪触碰基座上的基准凸台侧面，即可快速测得夹爪的重复定位精度数值。支撑臂上的安装孔还可以拓展安装视觉检测模块，在夹持测试的同时完成夹爪到位位置的视觉校验，拓展整个测试工装的使用场景。

　　结构细节上，所有棱边都做了C1的倒角处理，既避免安装调试过程中尖锐棱边划伤操作人员，也可以去除加工过程中产生的毛刺，保证各个定位面的贴合精度。所有安装孔的孔口都做了沉孔倒角，螺栓安装时可以完全沉入孔内，不会突出基准面影响其他组件的安装。底板底部做了0.5mm的凹腔设计，只有底板外圈的10mm宽度区域与安装台面接触，即使工作台面存在轻微的平面度误差，也可以保证基座安装后的稳定性，不会因为台面杂质垫起基座导致安装倾斜。这种设计细节在小型工装设计中非常实用，不需要求工作台面达到极高的平面度要求，就能保证基座的安装精度，降低了测试工位的台面加工成本。
