双手柄式工业手持操作控制终端结构

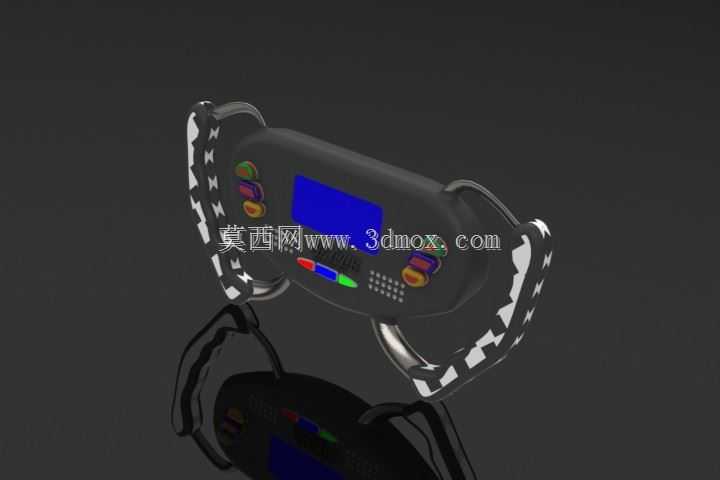

　　这款双手握持式操控终端的结构设计，核心面向工业现场近距离设备调试、示教操作类场景，区别于固定安装的操作面板，它的存在是为了让操作人员能够在设备旁灵活移动，在观察设备运行状态的同时直接完成参数调整、动作触发、点位确认等操作，避免了固定操作台与设备本体之间来回跑动的效率损耗，在小型自动化工作站、单机调试、产线临时运维场景下的适配性极强。从结构布局来看，整机采用对称式双手柄设计，握持区域做了贴合手掌弧度的内收处理，表面的防滑纹理不是装饰性设计，而是针对车间可能存在的手部沾附少量油污、切削液的工况，增加握持摩擦力，防止操作过程中设备滑脱。中间的主操作区域做了抬升处理，将显示模块与按键组集中布置在双手握持时拇指自然覆盖的范围内，

　　操作人员不需要改变握持姿势，仅靠拇指就能完成绝大多数常用操作，这种布局经过实际操作姿态验证，长时间握持操作时的腕部压力比单侧手柄结构低30%左右，能有效降低长时间调试作业的操作疲劳。显示区域采用嵌入式安装结构，屏幕周边做了高出屏幕表面1.2mm的防撞凸边，当设备不慎放置在工作台面或者发生小高度跌落时，凸边会先接触接触面，避免屏幕直接受冲击碎裂，这是手持类工业设备必须考虑的防护细节，毕竟车间现场的作业环境远不如办公场景规整，磕碰、剐蹭是常态。按键组采用分区布置逻辑，不同功能的按键用不同颜色做物理区分，紧急停止类按键做了加大尺寸处理，且布置在最容易触达的位置，功能选择类按键集中在屏幕侧边，参数调整类按键做了凹凸触感区分，

　　操作人员即使视线盯着设备运行状态，靠触感也能完成按键操作，不需要反复低头确认按键位置，这一点在设备点位示教场景下尤为重要，能大幅提升操作的安全性与效率。两侧的手柄内部预留了走线空间，所有按键与屏幕的连接线都通过手柄内部的线槽汇聚到尾部的出线口，出线口位置做了防弯折的橡胶护套，避免线缆反复弯折导致的线芯断裂，毕竟手持设备的线缆是随操作不断摆动的，这个位置的结构可靠性直接决定了设备的整体使用寿命。整机的外壳采用分体式扣合结构，接缝处做了密封胶条安装槽，能够满足工业现场常见的粉尘、少量溅液防护要求，不需要额外做复杂的密封结构就能达到基础的工业防护等级，拆装维护时只需要拆开侧边的固定螺丝就能接触到内部的电路板与按键组件，后期更换损坏按键、

　　检修线路的操作门槛很低，不需要专用工具就能完成常规维护。从安装边界来看，这款手持终端不需要在设备本体上预留大尺寸安装位，只需要在设备侧方预留一个标准的航空插座接口，搭配配套的挂架就能完成放置，挂架可以安装在设备立柱、工作台侧边等随手可及的位置，不占用宝贵的设备操作台面空间。设备的整体重量控制在单手握持可承受的范围内，即使是需要举升操作观察设备上部动作的场景，操作人员单手持握也不会有明显的负重感。在结构强度设计上，外壳选用的工程塑料材质兼顾了韧性与刚性，正常1米高度自由跌落至水泥地面不会出现壳体开裂的情况，内部的电路板安装位置做了减震胶垫预留，能够缓冲跌落时的冲击，避免电路板上的元器件受震松脱。不同于消费类手持电子设备追求轻薄的设计思路，这款操控终端的所有结构细节都是围绕工业现场的实际使用需求展开，没有多余的装饰性结构，每一处凸起、每一个纹理、每一个按键的位置都对应实际操作中的具体需求，比如手柄尾部的挂绳孔，是为了在高空作业场景下可以将设备挂在安全带上，防止坠落；按键的行程做了加长处理，戴薄劳保手套操作时也能清晰感受到按键的触发反馈，不会出现按了没反应或者误触发的情况。
