纺织设备用导纱滚筒结构设计

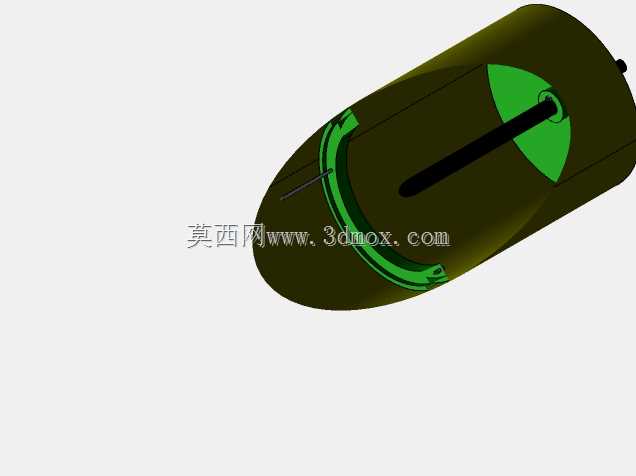

　　在环锭纺、气流纺以及各类无梭织机的送经、导纱工位，这类回转滚筒是直接接触纱线完成张力调控、路径导向的核心接触件，日常生产中如果滚筒的形位公差超差、表面轮廓设计不合理，很容易出现纱线张力波动过大、毛羽增多甚至断纱的问题，直接影响整台设备的开机效率与坯布成品质量。做这个结构的三维设计时，首先要匹配对应工位的安装跨距，筒体的有效工作长度要覆盖设备上同时排布的纱线束总宽度，两端的轴颈尺寸要和设备自带的轴承座安装孔完全适配，轴颈的同轴度公差需要控制在0.02mm以内，避免高速回转时出现径向跳动，跳动量过大会直接传导到纱线张力上，造成每根纱的张力不均，织出来的布面会出现明显的条影瑕疵。筒体表面的导向槽设计是整个结构的核心，

　　槽的螺旋升角要匹配对应纱线的行进速度与设备的牵引速比，不能出现纱线在槽内卡滞、跳槽的问题，槽的边缘做了圆弧过渡处理，没有尖锐棱角，避免高速摩擦时刮断纱线的纤维，尤其是加工高支纱或者化纤长丝的时候，表面粗糙度要控制在Ra0.8以下，减少摩擦带来的静电积累，防止纱线相互缠绕。从安装边界来看，筒体两端的轴伸长度要预留出轴承、密封件以及传动带轮的安装空间，不能和设备的墙板、护罩产生运动干涉，整体的动平衡等级要达到G6.3以上，适配最高1200r/min的工作转速，避免高速运转时产生振动传导到机架上，影响相邻工位的纱线运行稳定性。设计过程中没有采用多余的冗余结构，筒体内部做了等壁厚的中空设计，在保证整体刚性的前提下降低回转件的自重，

　　减少两端轴承的径向载荷，延长轴承的更换周期，日常维护时只需要定期检查轴颈的润滑情况、清理导向槽内积攒的飞花即可，不需要复杂的拆解维护。这类滚筒除了常规的棉纺设备使用，也可以通过调整表面槽型、筒体直径适配化纤纺丝、玻纤织造等不同的纺织生产场景，不同材质的纱线对滚筒表面的摩擦系数要求不同，建模时已经预留了表面包覆层的安装余量，后续如果需要包覆橡胶、陶瓷涂层来调整摩擦系数，不需要改动主体的安装尺寸，直接在筒体表面加工包覆层的安装位即可。做结构校核的时候，重点验算的是筒体在满幅纱线张力负载下的径向挠度，挠度值控制在0.05mm以内，避免长时间运行后筒体出现弯曲变形，导致纱线的导向位置偏移，出现分纱不齐的问题。

　　两端的轴颈和筒体的连接采用了圆弧过渡结构，减少应力集中，避免长期交变载荷下出现轴根断裂的故障，传动端的轴颈设计了标准的键槽，适配常规的带轮、链轮传动结构，不需要额外定制传动连接件，降低设备的备件采购成本。实际投产使用时，这类滚筒的安装不需要复杂的调整工序，只要将两端轴颈装入对应轴承座，锁紧轴向定位套，校验径向跳动量符合要求后即可穿纱运行，和设备原有结构的适配性较强，不需要对设备的原有安装位做二次改造。
