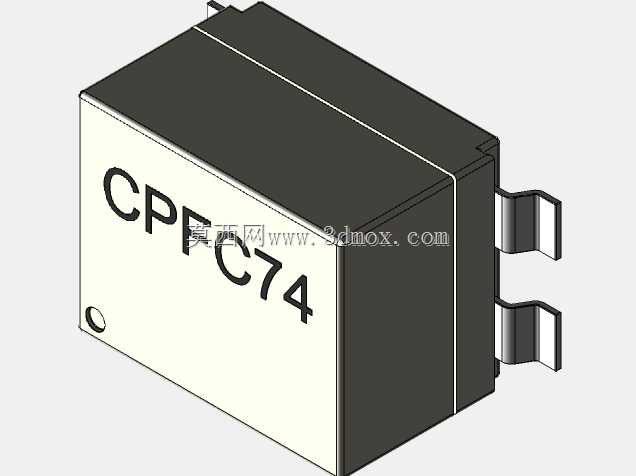

SMD封装CPFC74直流共模扼流圈结构

　　在高密度PCB板级电磁兼容设计场景中，这类表面贴装的共模扼流圈是抑制传导类共模电磁干扰的核心被动元件，常被布置在直流电源输入端口、差分信号传输链路的进出端，用来滤除线路上耦合产生的共模噪声，避免设备自身产生的电磁干扰向外传导，同时阻挡外部电网或传输线路上的共模干扰窜入设备内部电路，影响核心芯片的稳定工作。不同于插件式的扼流元件，这款SMD封装的器件完全适配回流焊工艺，在消费类电子、工业控制板卡、车载电子模块的批量生产中，能直接匹配标准SMT贴装产线的取放、焊接流程，无需额外的手工插装工序，能大幅提升板卡组装的生产效率，同时缩小板上元件的占用空间，适配当下电子产品轻薄化的设计趋势。从功能特性来看，

　　这款CPFC系列的直流共模扼流圈采用双绕组对称绕制结构，两组绕组的匝数、线径完全一致，绕向相反，当差模电流流过时，两个绕组产生的磁场相互抵消，磁芯不会出现饱和，对正常传输的差模信号或直流供电电流几乎不产生衰减，保证信号完整性与供电效率；而共模噪声电流流过时，两个绕组产生的磁场同向叠加，呈现出高阻抗特性，将共模噪声转化为热能耗散掉，实现对共模干扰的有效抑制。在开展三维建模时，首先要严格匹配SMD封装的焊盘尺寸规范，两侧引出的金属焊片的宽度、间距、伸出长度都要符合对应封装的IPC标准，保证模型导入PCB设计软件后，焊盘与电路板上的封装焊盘完全对齐，不会出现焊接偏移、虚焊的问题。建模过程中需要重点还原器件的外形边界，主体塑封部分的棱角、

　　表面标识的位置都要和实物一致，磁芯与绕组的内部结构虽然在板级装配时不直接参与干涉检查，但在做整机结构的热仿真、空间布局校核时，准确的外形尺寸能帮助结构工程师提前判断元件与周边壳体、散热件、相邻 tall 元件的安全距离，避免组装时出现物理干涉。安装边界方面，这款器件的底部完全贴合PCB板面，焊片与板面的焊接高度要符合表面贴装元件的标准立高，建模时要预留出焊锡厚度的空间，避免在做装配干涉检查时，误将元件本体判定为与PCB板接触。在实际选型应用中，结构工程师拿到这类三维模型时，首先会核对器件的最大外形尺寸，确认在板卡的预留安装空间内，不会和上方的屏蔽罩、结构支撑柱发生碰撞；其次会核对焊盘的坐标位置，确保和原理图导入的封装坐标完全匹配，

　　减少后期改板的工作量。不同于功率类电感，这类共模扼流圈的磁芯工作在小信号状态，建模时不需要额外预留大电流导致的磁芯膨胀空间，但要注意塑封外壳的耐温范围对应的结构形变余量，在靠近板上发热元件布置时，要保证足够的安全间距，避免高温导致塑封变形影响焊接可靠性。在车载电子的应用场景中，这类扼流圈还要满足振动工况下的结构强度要求，建模时还原的焊片弯折角度、与塑封本体的结合位置，能帮助仿真工程师开展焊点可靠性分析，模拟车辆行驶过程中的振动冲击对焊点的应力影响，提前优化焊盘的设计尺寸，提升产品的长期可靠性。
