翼展2.2米测绘监视用途固定翼无人机

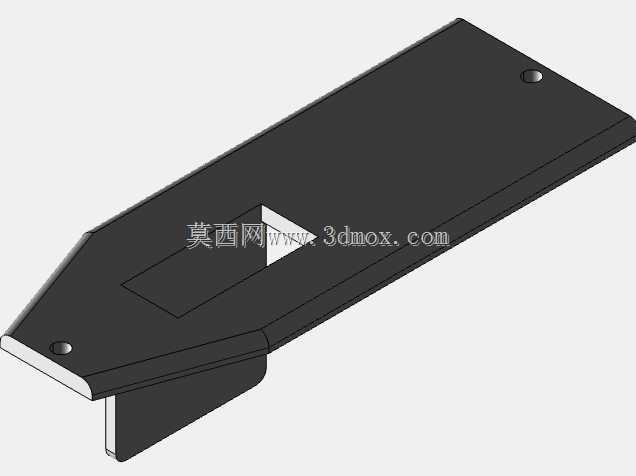

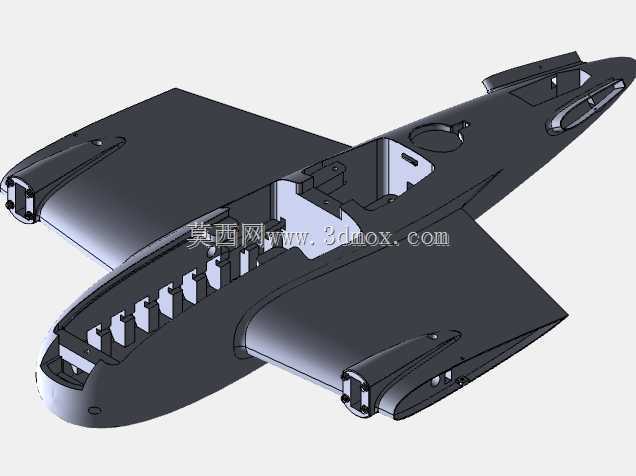

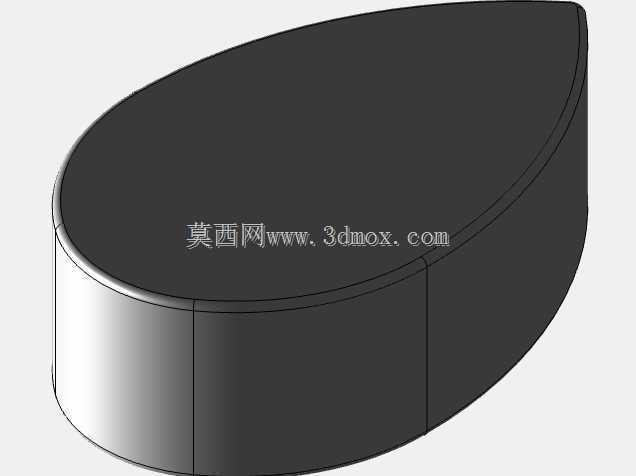

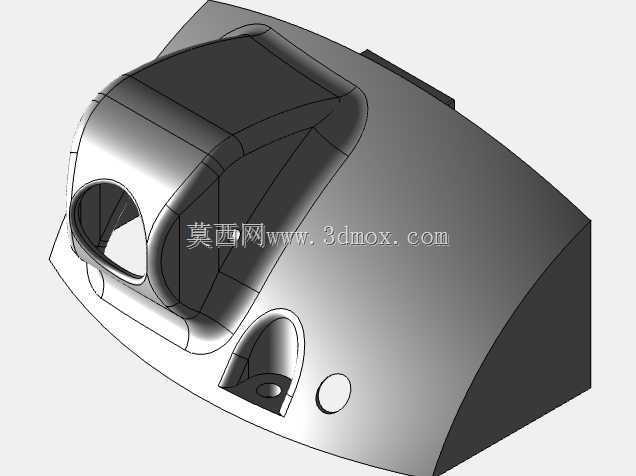

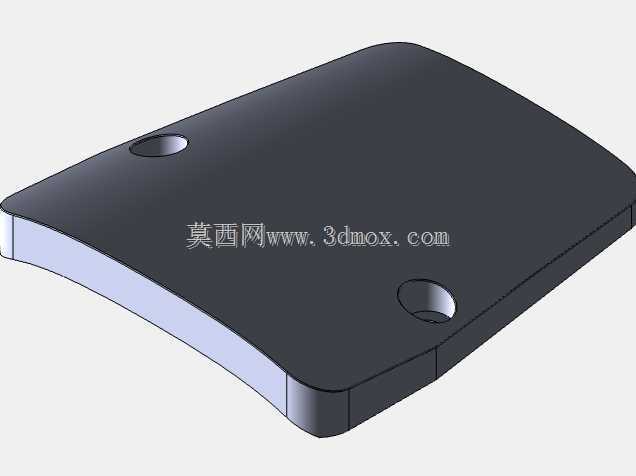

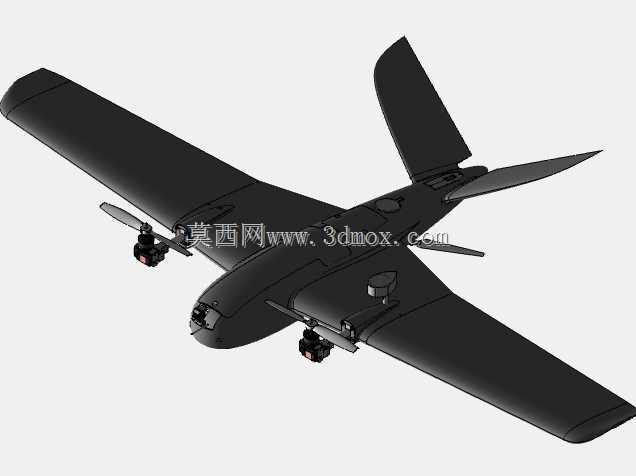

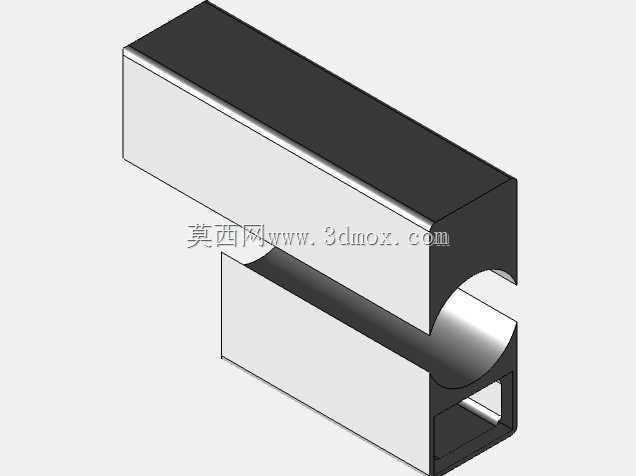

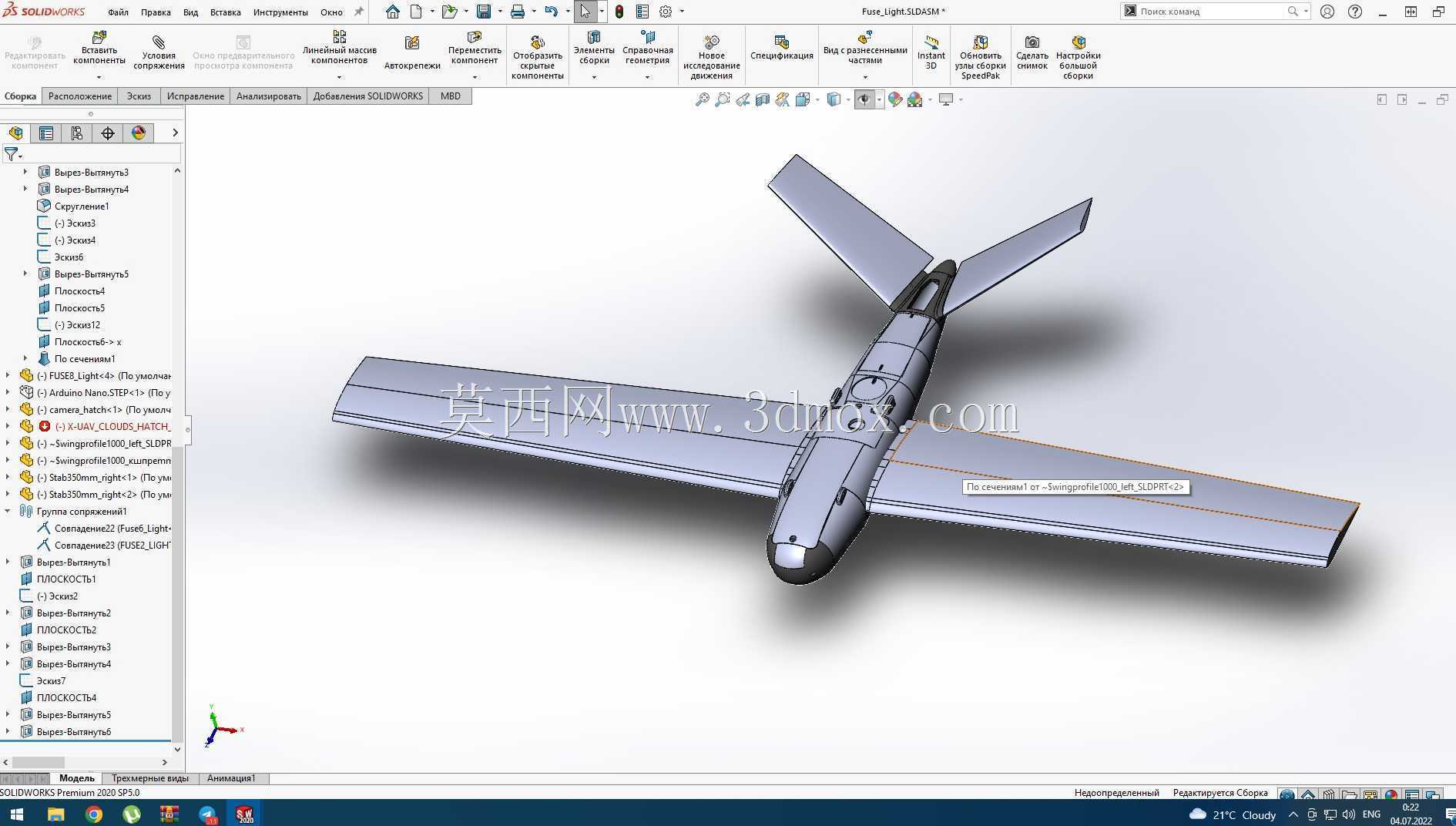

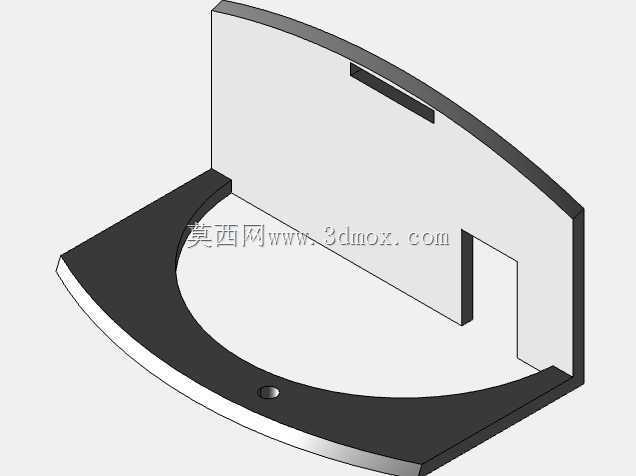

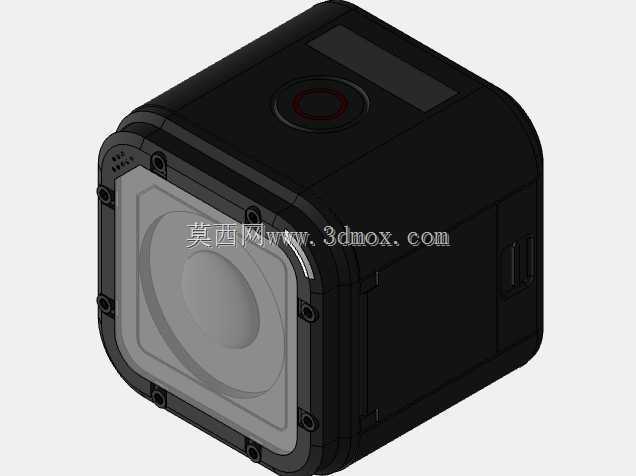

　　这款固定翼无人飞行器的核心设计围绕低空测绘、地形测量与区域监视三类作业场景展开，整体翼展控制在2.2米，属于小型手抛或弹射起飞的作业级无人机范畴，无需专用跑道即可完成起降部署，适配野外零散作业、小范围测区快速响应的使用需求。从结构设计逻辑来看，整机采用常规布局上单翼配V型尾翼的构型，上单翼布局能够为机身下部载荷预留充足安装空间，同时降低飞行过程中地效对翼面气流的干扰，在100-500米的作业高度区间内具备更稳定的升力表现；V型尾翼整合了垂尾与平尾的操纵功能，相比常规尾翼能够减少结构件数量，降低整机自重，同时减少尾翼飞行阻力，提升续航表现。机身采用流线型纺锤体设计，头部预留航电设备舱空间，可搭载小型航测相机、

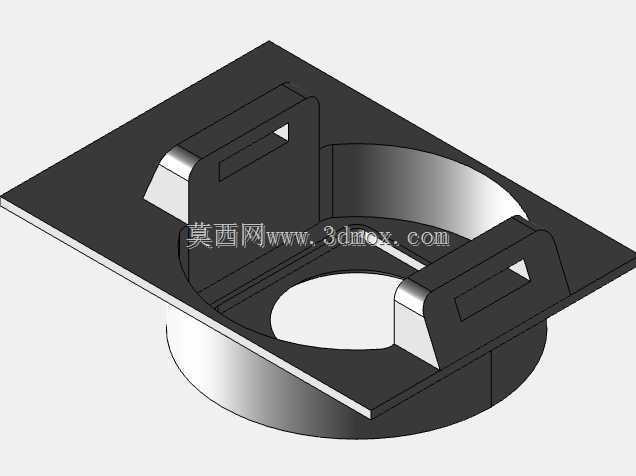

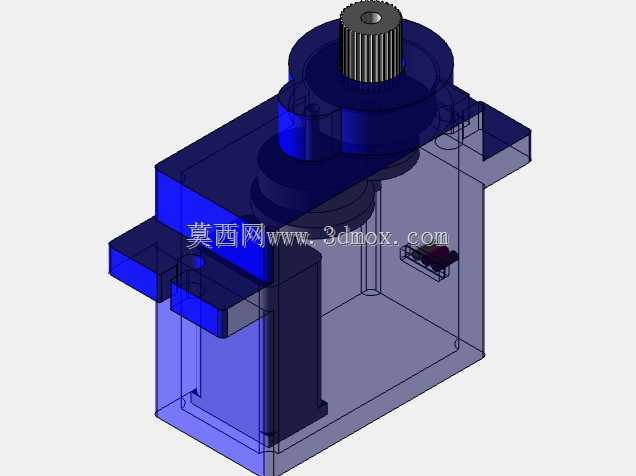

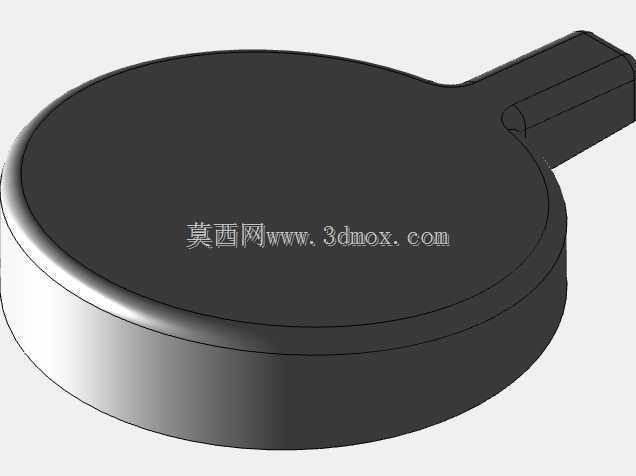

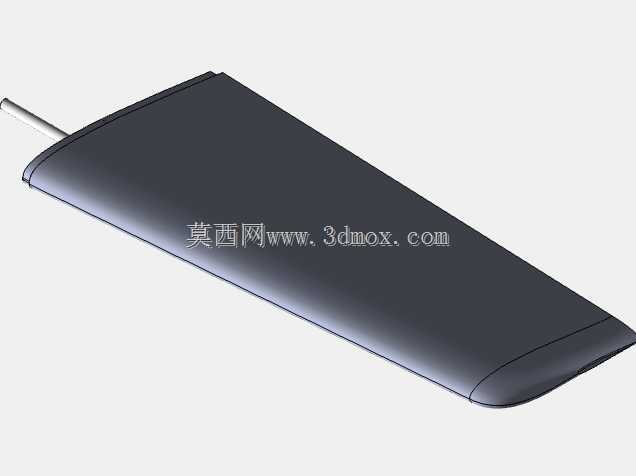

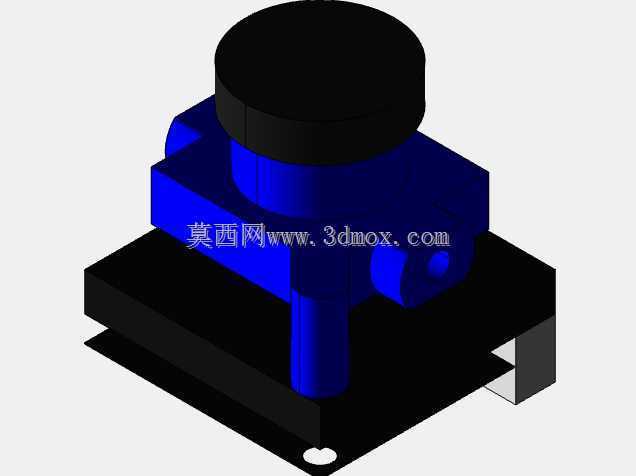

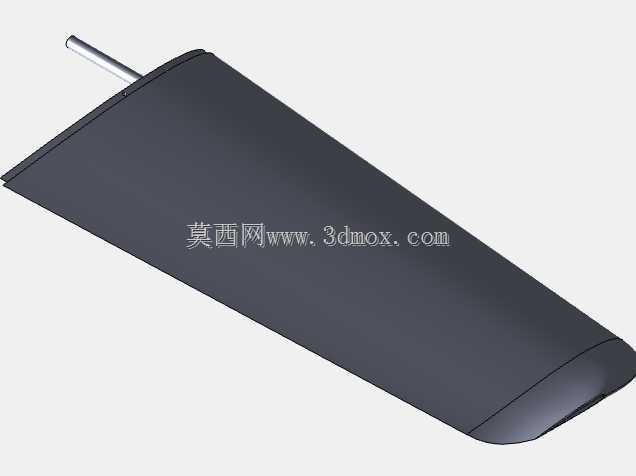

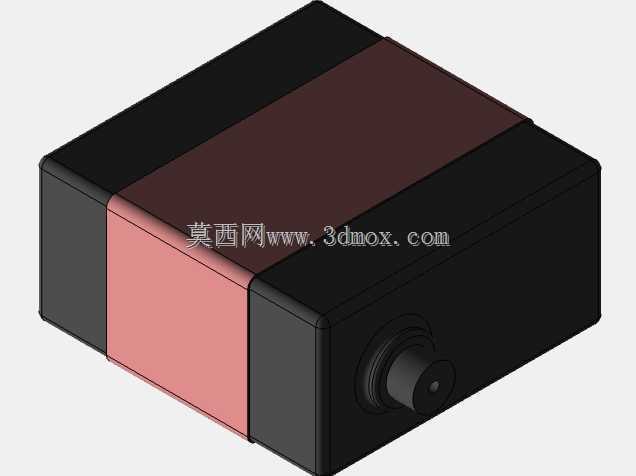

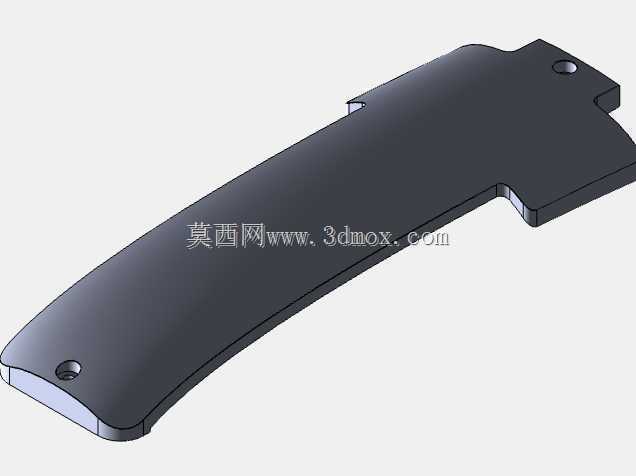

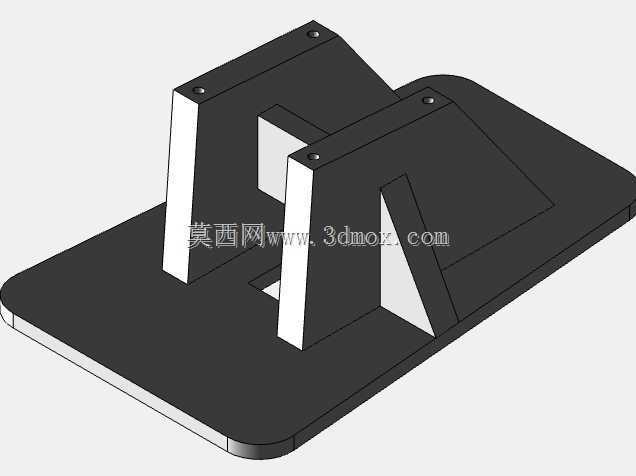

　　红外监视模块或轻量型激光雷达模块，设备舱与机身主体采用快拆结构设计，便于作业前快速更换载荷模块，适配不同任务需求。机翼采用平直翼型设计，展弦比经过优化，在低速飞行状态下具备较高的升阻比，能够在较低的动力输出下维持巡航状态，适配长航时作业需求；机翼与机身采用插接式连接结构，拆解后可装入便携运输箱，满足单人外业携带的要求，机翼后缘预留副翼操纵舵面安装位，舵面与机翼主体采用铰接结构，可通过舵机驱动实现滚转操纵。尾翼部分与机身尾部采用插接固定，两个尾翼面呈夹角布置，每个尾翼后缘设置操纵舵面，可同时实现俯仰与偏航操纵，相比常规三舵面尾翼减少了一套舵机传动结构，进一步降低整机重量与故障概率。整机结构设计充分考虑3D打印制造的工艺特性，

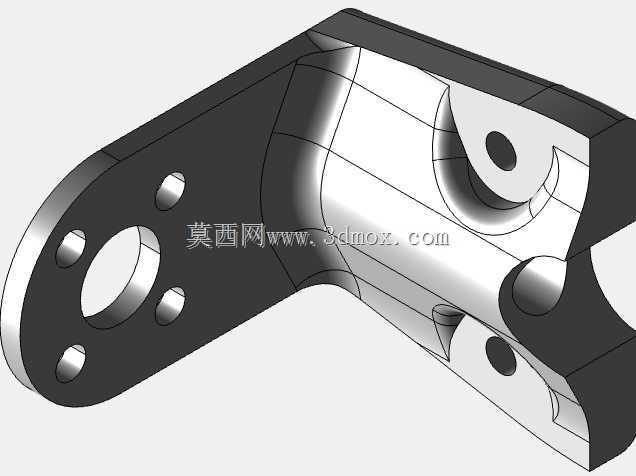

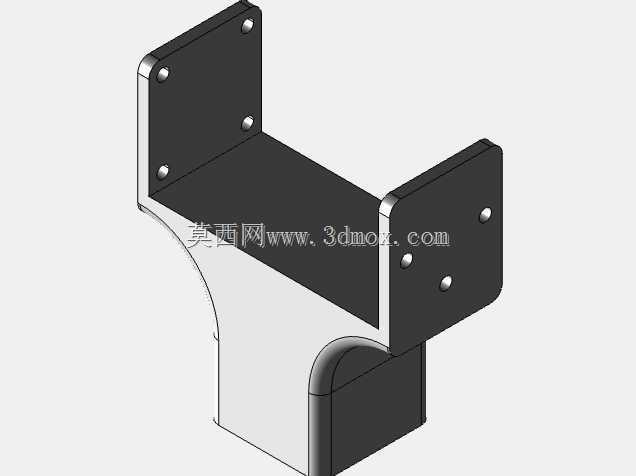

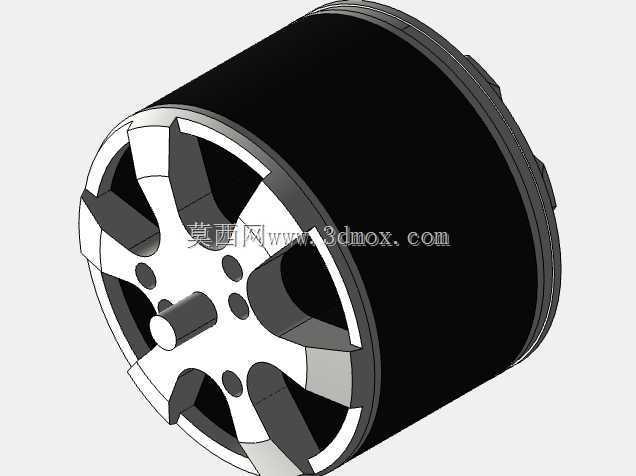

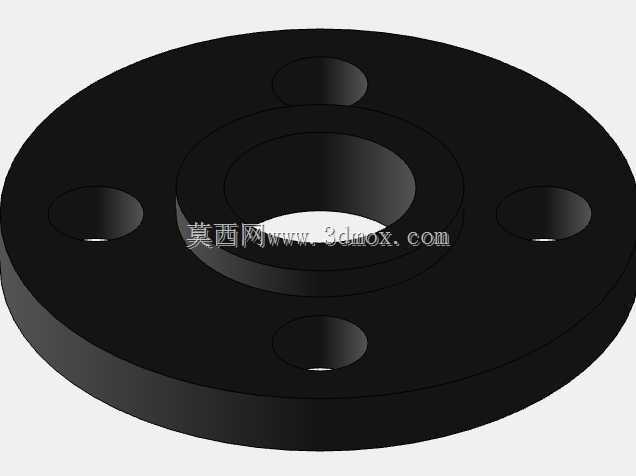

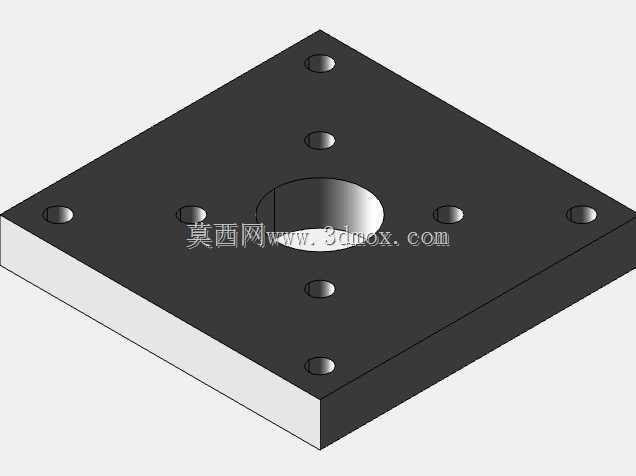

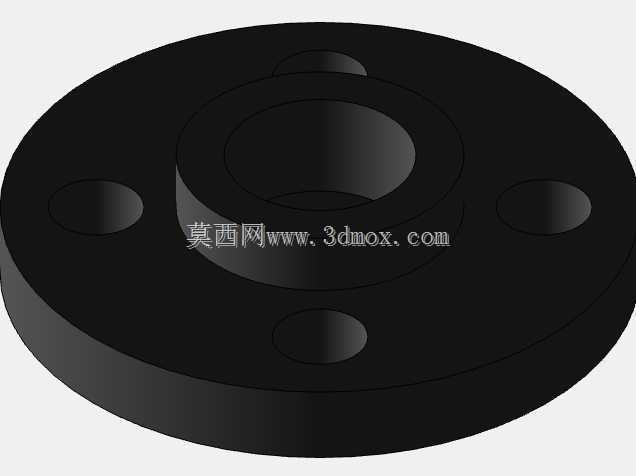

　　所有结构件壁厚控制在1.2-2mm区间，加强筋采用均匀网格布置，既保证结构强度满足飞行载荷要求，又能够最大限度降低打印耗材用量，适配轻质PLA、PETG等常用3D打印材料的加工特性，无需复杂的模具开模流程，小批量试制或个人定制均可快速完成制造。从安装边界来看，整机机身长度约1.1米，机身最大直径120mm，机翼拆解后单段长度不超过1.2米，所有结构件均无复杂倒扣结构，打印时无需大量支撑结构，后期装配仅需常规快干胶与螺丝即可完成，无需专用工装夹具。动力系统适配后置推力式螺旋桨布局，电机安装座位于机身尾部，能够避免螺旋桨气流对机身下部载荷设备的遮挡与干扰，同时前部设备舱不会受到螺旋桨转动的振动影响，提升航测拍摄的成像稳定性。

　　起落架部分采用可选配设计，若执行手抛起飞、伞降回收的作业场景可无需安装起落架，进一步降低自重与阻力；若有滑跑起降需求，可在机身下部加装轻量化前三点式起落架，适配平整草地或硬化路面的起降场景。在实际作业场景中，这款无人机可覆盖10-20平方公里范围内的航测作业需求，单架次续航可支持40-60分钟的巡航飞行，能够满足小范围国土测绘、工程施工进度监测、林区巡检、边境区域低空监视等场景的使用需求，相比多旋翼无人机具备更快的飞行速度与更长的作业半径，相比大型工业级无人机具备更低的部署成本与更灵活的使用方式。结构设计过程中充分考虑了野外作业的维护需求，所有易损部件如翼尖、尾翼前缘均采用单独模块化设计，若发生起降碰撞损坏，可单独打印更换损坏部件，无需替换整个机身或机翼结构，降低外业维护成本。机身内部预留了标准的航电设备安装位，可适配通用规格的飞控模块、GPS模块、电池舱与数据传输模块，电池舱位于机身重心位置，更换不同容量电池时无需额外调整配重即可维持整机重心平衡，保障飞行操纵稳定性。机翼内部预留了走线槽，舵机连接线可通过机翼内部走线槽接入机身内部飞控模块，避免线材外露带来的飞行阻力与损坏风险。整体气动设计经过低速风洞特性校核，在15-25m/s的巡航速度区间内具备良好的纵向与横向稳定性，遇到常规低空紊流时无需频繁修正舵面即可维持航线稳定，降低飞控系统的操纵负荷，也能够减少航测拍摄过程中的画面抖动问题。
