配电屏用9675型屏蔽式壳体结构

　　这款壳体结构主要面向低压配电屏内的继电保护装置配套使用，是配电系统二次回路中保护模块的核心承载防护部件，在工业厂房配电间、楼宇配电室、箱式变电站内部的继电保护屏上都能见到这类结构的应用，它的核心作用是为内部的继电保护电路板、接线端子排提供物理防护与电磁屏蔽，避免柜内相邻的断路器、接触器等强电元件产生的电磁干扰影响保护装置的采样精度，同时隔绝柜内积尘、凝露对电路板的侵蚀，降低保护装置误动、拒动的概率。

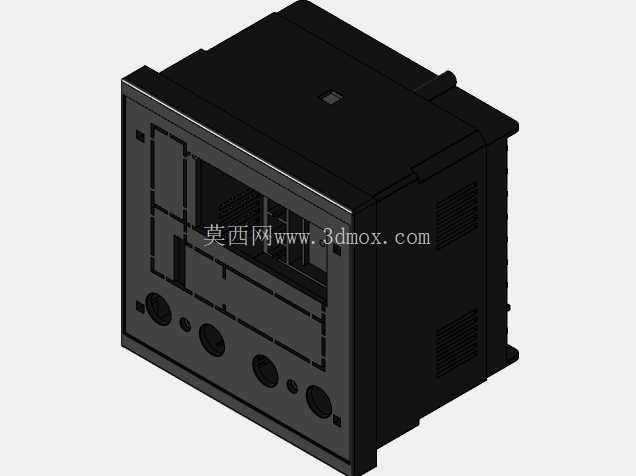

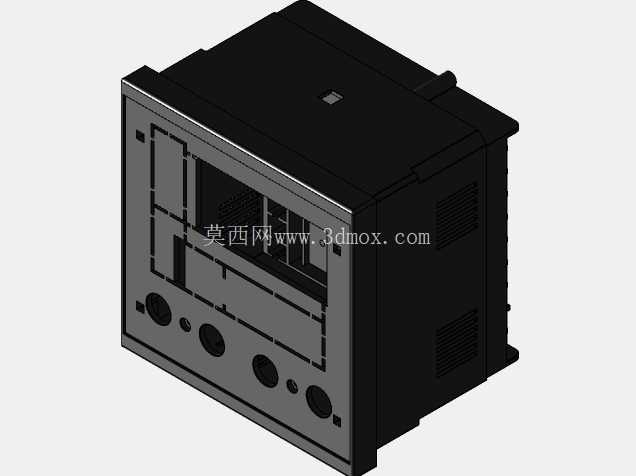

　　从结构设计思路来看，这款壳体采用了拼合式的钣金折弯结构，主体侧壁采用1.2mm厚的冷轧钢板一体折弯成型，折弯处预留了0.2mm的工艺让位槽，避免折弯时出现应力开裂，同时折弯边设计了双层叠边结构，在不增加板材厚度的前提下提升了侧壁的结构刚度，安装到屏体上之后不会因为长期的柜内振动出现侧壁变形的问题。壳体的前面板设计了嵌入式的卡扣安装位，可以直接适配标准96mm*75mm的屏面开孔，不需要额外的固定支架，安装时只需要将壳体从屏体正面推入开孔，侧面的弹性卡扣会自动卡紧在屏体面板背面，整个安装过程不需要拧动螺丝，单人即可在30秒内完成装配，大幅提升了配电屏组装时的工序效率。

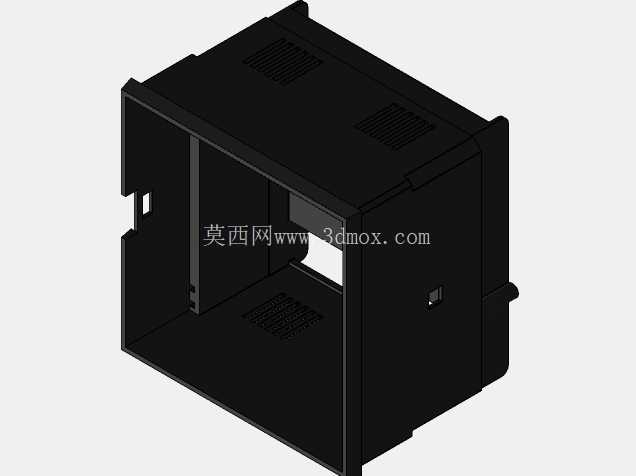

　　在安装边界的尺寸控制上，这款壳体严格遵循了低压配电屏二次元件的通用安装规范，正面嵌入开孔的尺寸公差控制在±0.1mm，推入屏体后的纵深尺寸为120mm，不会和屏体内部的水平走线槽产生干涉，壳体背面预留了两个直径20mm的穿线孔，孔位边缘做了翻边钝化处理，避免穿线时划伤线缆绝缘层，穿线孔的位置和屏体内部的垂直走线槽中心对齐，二次接线时线缆可以直接从走线槽进入壳体内部，不需要额外弯折走线，减少了接线时的线缆长度冗余。壳体的上下两侧设计了对称的通风散热槽，槽孔宽度控制在2mm，既可以保证内部电路板工作时的空气对流散热，又能防止体型较大的昆虫或者金属碎屑掉入壳体内部造成电路短路，散热槽的位置避开了内部电路板上的核心采样芯片区域，避免外部的凝露直接滴落到芯片引脚上面。

　　在电磁屏蔽性能的设计上，壳体的拼接缝隙处都设计了连续的导电接触点，拼合时接触电阻小于0.1欧姆，整个壳体装配完成后可以形成一个连续的法拉第笼结构，能够有效屏蔽10kHz到1GHz频段范围内的电磁辐射，对于配电屏内接触器分合时产生的脉冲干扰有很好的抑制作用。壳体的表面采用了静电喷塑处理，塑层厚度控制在60-80μm，颜色采用工业配电领域常用的浅灰色RAL7035，和常规配电屏的面板颜色保持一致，不会在屏面上出现突兀的色差，喷塑层的附着力达到GB/T 9286标准的1级要求，长期在配电间的温湿度环境下使用不会出现塑层脱落、生锈的问题。

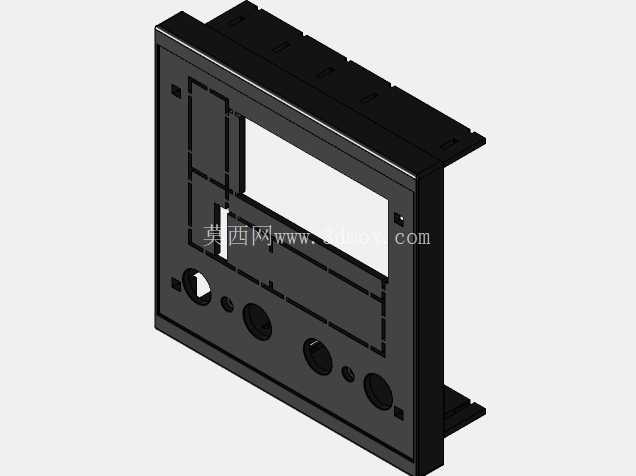

　　在实际的设备运维场景中，这款壳体的前面板和主体之间采用了快拆式的卡扣连接，不需要借助任何工具就可以拆开前面板，对内部的保护装置进行参数整定、接线检查或者模块更换，拆开前面板时内部的电路板会随着前面板一起被拉出，不需要伸手到屏体内部深处操作，大幅降低了运维人员的操作难度，也减少了运维时误碰相邻带电元件的安全风险。壳体的侧面预留了标准的接地螺柱，螺柱采用M4的铜质镀镍材质，装配时只需要将屏体的保护接地线接到这个螺柱上，就可以实现壳体的可靠接地，接地电阻小于0.05欧姆，即使内部电路板出现绝缘击穿的故障，也可以保证壳体表面不会出现危险电压，保障运维人员的操作安全。

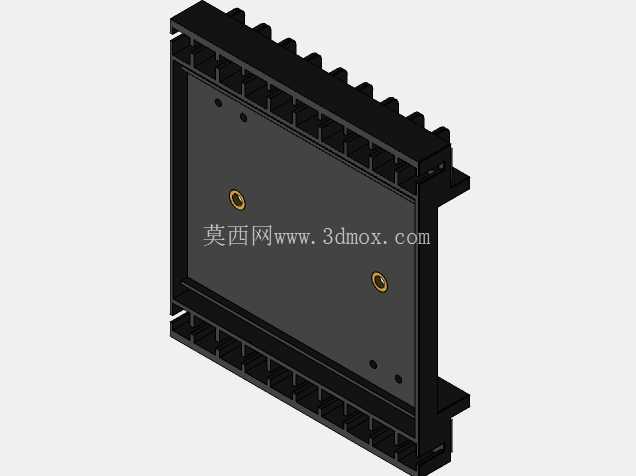

　　从结构建模的细节来看，这款壳体的所有折弯圆角都按照实际钣金加工的工艺要求设置为R0.8，和常规钣金厂的折弯刀具圆角匹配，不需要工厂额外定制刀具就可以直接加工生产，所有的安装孔位都预留了合理的装配公差，卡扣的弹性变形量经过校核，在100次拆装之后仍然可以保持足够的卡紧力，不会出现卡扣断裂或者松动的问题。壳体内部设计了四个对称的电路板安装柱，安装柱的高度为8mm，可以保证电路板和壳体后壁之间留有足够的走线空间，安装柱的顶端设计了M2.5的自攻螺丝孔，不需要额外压铆螺母就可以直接固定电路板，减少了加工工序和零件数量，降低了整体的生产成本。
