集成轮毂式无刷动力轮组结构设计

项目分类:电机 发布时间:2022-01-04 ID:492958
  • 集成轮毂式无刷动力轮组结构设计

  这款集成式轮毂无刷动力轮组,最早接触这类结构是在做短途代步设备的行走系统选型时,当时传统的减速电机加链条传动的方案,不仅占用底盘空间大,传动环节的损耗也让整机续航打了不少折扣,而把驱动、传动、行走轮整合到同一轴线上的轮毂式无刷结构,刚好能解决这类紧凑空间下的动力布置痛点。从实际应用场景来看,这类轮组目前覆盖的领域远比想象中广,小到厂区内的短途AGV搬运小车、校园里的共享电动滑板车,大到低速观光代步车、特种巡检机器人的行走单元,甚至部分轻量化的电动助力仓储推车,都能见到这类结构的身影,核心原因就是它省去了外置传动的冗余结构,不需要额外预留传动件的安装空间,对底盘布局的友好度很高。

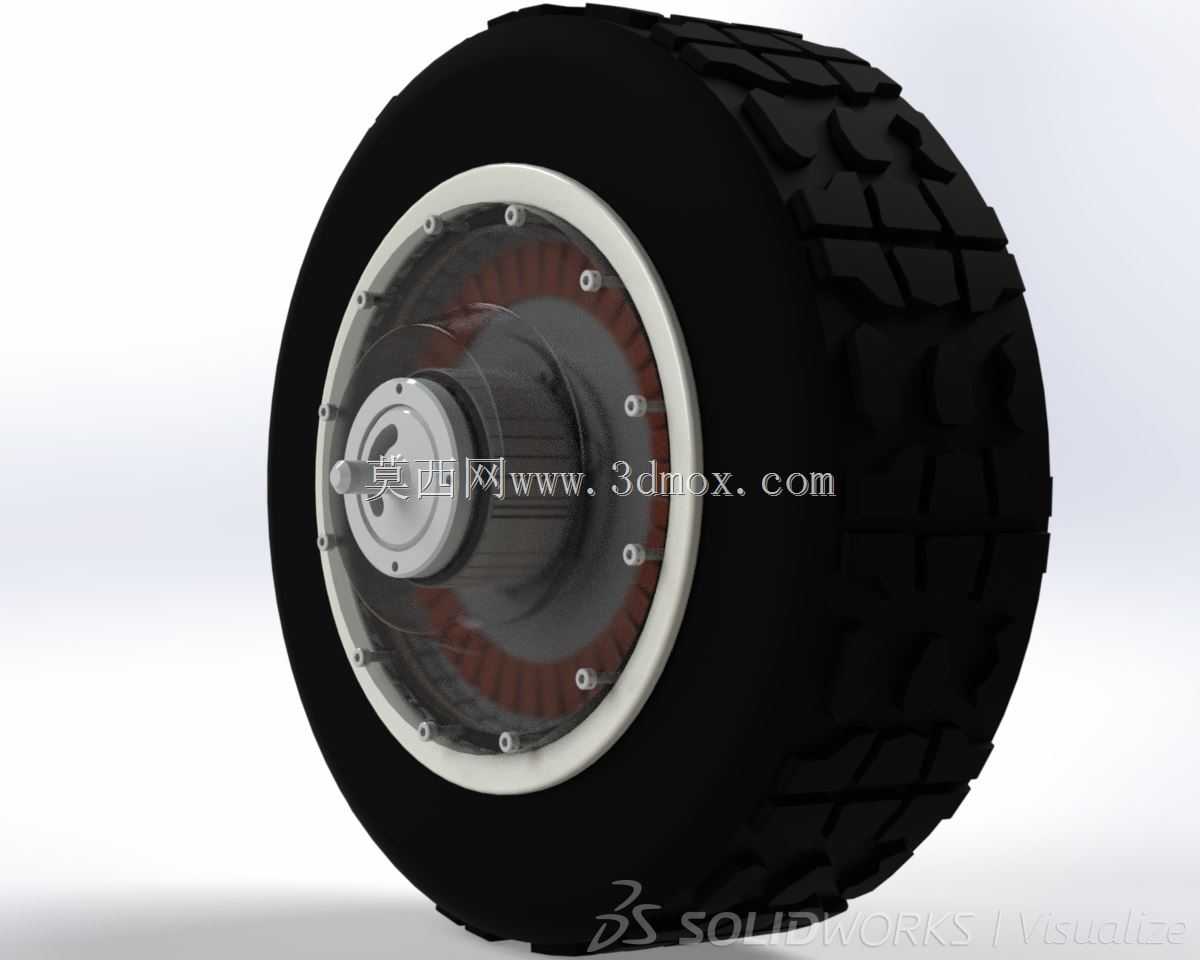

  从功能特性上拆解,这款轮组把无刷电机的定转子直接集成在轮毂腔体内部,轮胎直接作为动力输出的最终端,没有中间的齿轮、链条或者皮带传动环节,一方面能减少传动过程中的机械损耗,动力传递的响应速度比外置传动方案快很多,启动和制动的迟滞感更小;另一方面,传动环节的减少也意味着易损件数量的降低,日常运维只需要关注轮胎磨损和接线端的密封情况,不需要定期调整传动张紧度、更换润滑脂,后期维护的工作量大幅降低。轮组外侧的轮胎采用了块状深胎纹设计,这类胎纹的接地比压分布更均匀,在硬化铺装路面上滚动阻力较小,同时胎块之间的排水排屑空间充足,遇到轻微积水或者路面有细小浮尘、碎屑的工况,也能保持足够的抓地力,不容易出现打滑空转的情况,适配大部分室内外平整硬化路面的行走需求。

  设计思路上,这款结构做了很明确的分层布局:最外侧是橡胶轮胎本体,通过过盈配合压装在金属轮毂外圈,轮毂内侧作为电机外转子的安装基座,转子磁钢直接贴附在轮毂内壁,随轮毂同步转动;定子部分固定在中心的固定轴上,绕组引线从中心轴的中空孔位引出,避免走线外露被剐蹭破坏;端盖部分采用了多螺栓圆周均布的固定方式,既可以密封内部的定子转子腔体,阻挡灰尘、水汽进入电机内部影响绕组绝缘性能,也能承受轮组转动时的径向载荷,端盖和固定轴之间预留了标准轴承的安装位,保证转动过程的同轴度,减少径向跳动带来的磨损和运行噪音。中心的安装轴采用了扁位加轴肩的定位设计,安装时只需要把轴端插入设备底盘的安装支座,通过扁位限制轴的转动,再用紧固件锁紧轴肩端面即可完成固定,不需要额外做复杂的定位工装,对装配工人的技术要求更低,适合批量装配的生产线作业。

  从安装边界和尺寸配合的角度来说,这类轮组的选型首先要确认中心安装轴的轴径和伸出长度,要和底盘安装座的孔位尺寸匹配,避免出现轴径过小导致安装后晃动、或者轴伸过长干涉底盘其他部件的问题;其次要确认轮毂的总宽度,要匹配底盘轮距的设计要求,避免轮胎和底盘侧板发生摩擦;轮组的径向总尺寸也就是轮胎外径,决定了设备的离地间隙,外径越大,越障能力越强,但同时会提高整机的重心,对行驶稳定性有一定影响,选型时需要平衡越障需求和稳定性要求。另外接线端的出线方向也需要在建模时提前确认,要预留足够的走线弯曲半径,避免线材弯折角度过大导致内部线芯断裂,同时要和底盘上的控制器安装位置匹配,减少线材的总长度,降低线路压降带来的动力损失。

  在实际建模过程中,这类集成轮组需要重点关注几个配合公差:轮胎和轮毂外圈的配合要采用合适的过盈量,过盈量太小容易出现轮胎和轮毂相对滑动的打滑问题,过盈量太大则会增加装配难度,甚至压装过程中损坏轮毂结构;定子和固定轴的配合要采用过渡配合加键连接或者过盈定位,保证定子不会随转子同步转动;端盖和轮毂的配合面要预留密封槽的安装位置,可根据使用工况选择O型圈或者密封胶做密封处理,满足不同防护等级的使用要求。另外转子磁钢的排布要做动平衡校核,避免高速转动时出现轮组抖动的问题,影响行驶的平顺性和轴承的使用寿命。
