0.37kW可变电机教学实验实训装置

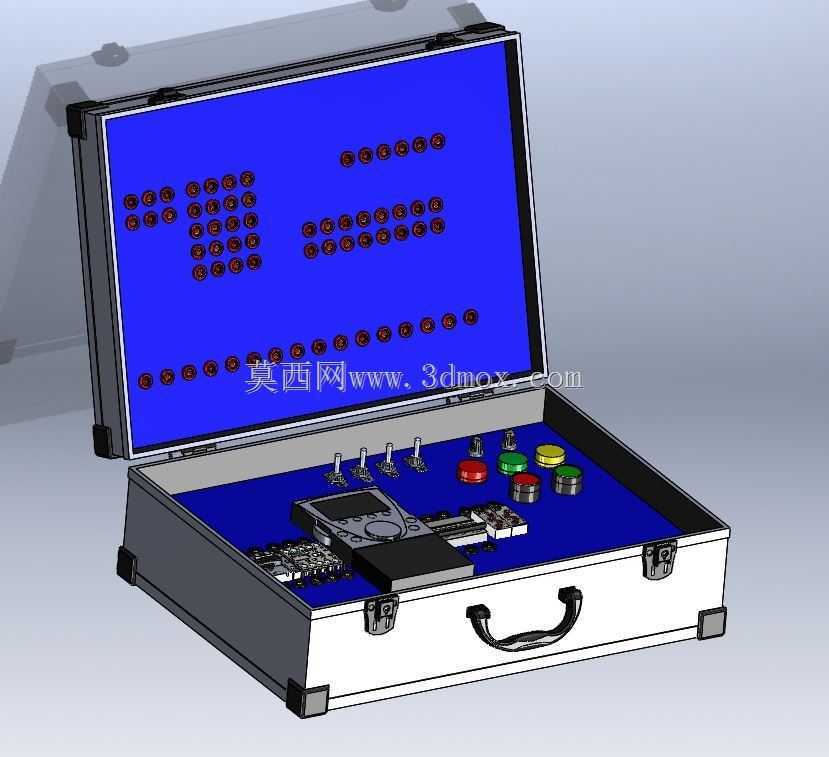

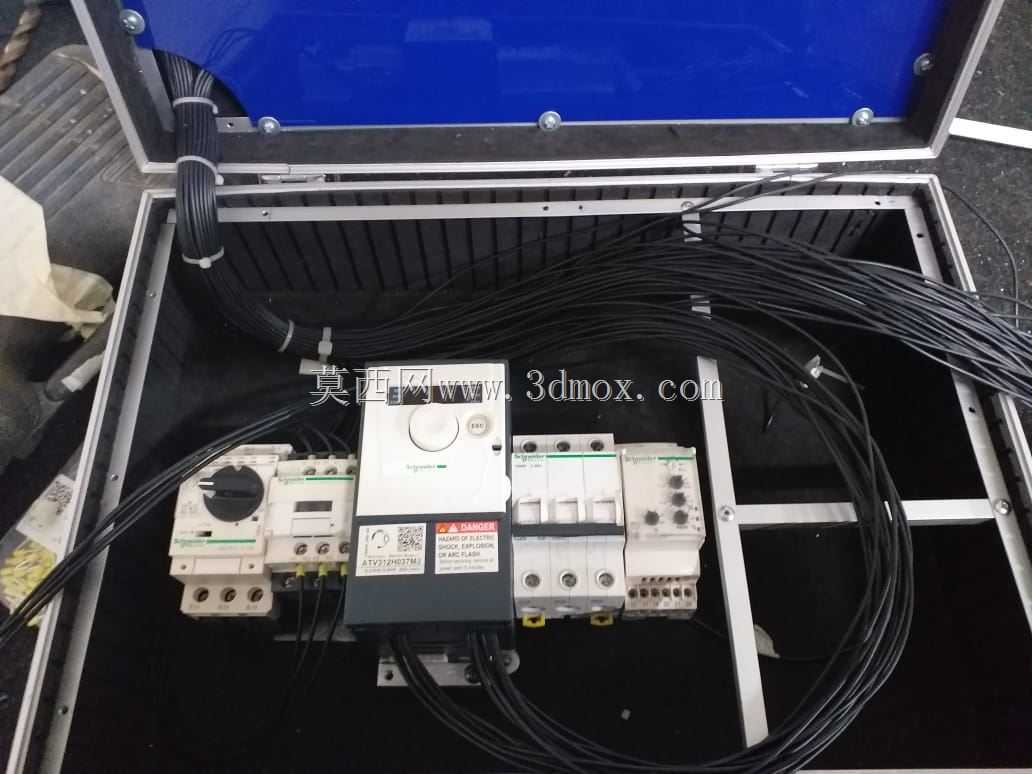

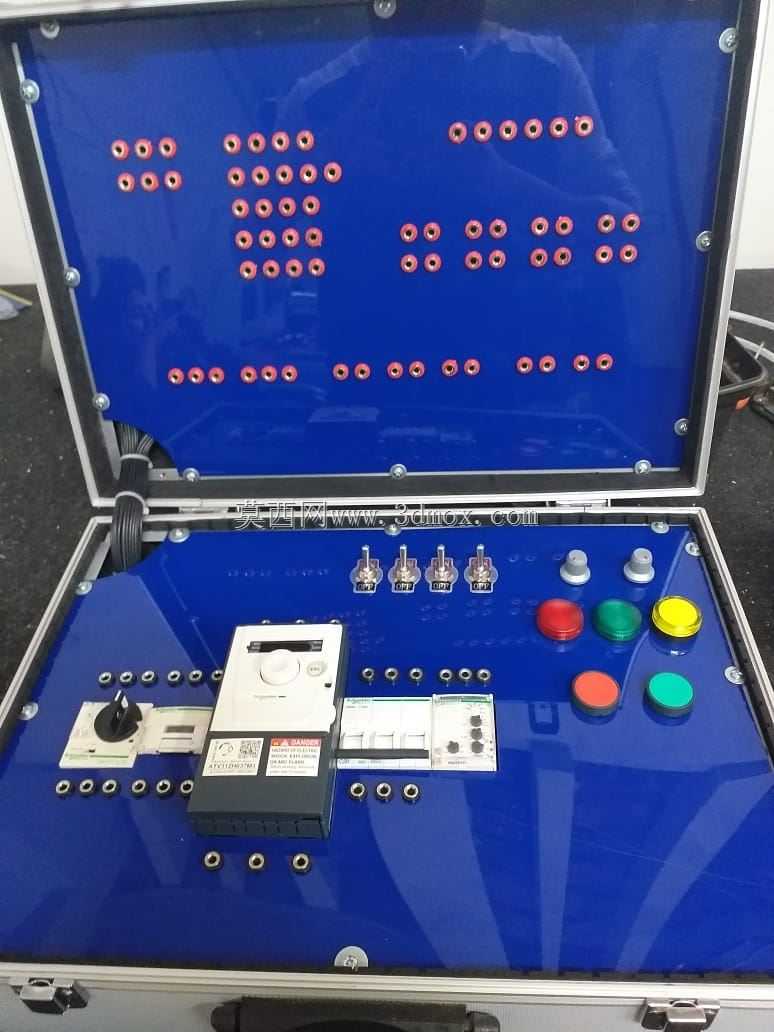

　　这套集成式可变电机实训装置，核心围绕0.37kW功率等级的电机调速控制场景开发，主要面向机电类专业的实操教学、小型电机控制方案验证场景使用，区别于工业现场分散排布的电控组件，整套装置将所有操作、控制、显示单元集成在便携箱式结构内，方便在不同教学场地间转运，也能避免实训过程中组件散落、接线误碰带来的安全隐患。从结构布局来看，箱盖内侧集成了状态显示点阵模块，可直观反馈电机运行的转速、启停状态、故障代码等信息，无需额外外接显示终端，学生在操作位就能直接读取运行参数；箱体操作面按照操作频次排布组件，最靠近操作位的区域设置了急停按钮、启停开关、调速电位器、状态指示灯，稍靠内侧的区域布置了变频器主单元、电磁接触器、热保护继电器、相位保护模块，

　　所有接线端子都做了防护处理，既满足实训时的接线练习需求，也能防止裸露端子带来的触电风险。装置底部预留了标准的电机输出接口，可直接对接同功率等级的三相异步电机负载，也能通过转接端子连接制动器、编码器等扩展组件，完成不同负载特性下的调速特性测试。在设计思路上，这套装置没有追求工业级设备的紧凑高密度排布，而是刻意拉大了各组件之间的安装间距，每个组件旁都预留了标识粘贴位置，方便教学过程中对应讲解每个元件的功能、接线逻辑；箱体采用铝合金框架搭配防火面板，自重控制在单人可搬运的范围内，提手位置做了防滑包覆，箱体边角加装了防撞包角，适配教学场景下高频次移动、频繁开合的使用需求。从安装边界来看，箱体闭合状态下的尺寸可满足普通实验台的摆放要求，

　　打开箱盖后不需要额外占用后方操作空间，所有操作元件都处于操作者坐姿可触及的范围内，接线区域距离操作面的高度符合人体工学要求，长时间接线调试也不会产生过度的肢体疲劳。功能层面，这套装置可完成电机直接启动、变频调速、正反转控制、过载保护触发、缺相保护验证等多个常规实训项目，内置的变频单元支持多段速设置、模拟量调速等常见工业控制逻辑，可完整复现工业现场小型电机的绝大多数控制场景，学生在完成箱内接线练习后，可直接对照工业现场的电控柜逻辑做迁移理解，不需要重新适应元件布局与接线逻辑。装置内部的走线全部沿箱体侧边的线槽排布，强电与弱电走线做了分隔处理，避免信号干扰导致的显示异常、控制误动作，每个元件的安装位都预留了拆卸空间，

　　方便元件损坏后的快速更换维护，不需要拆解整个箱体结构。箱盖内侧的点阵显示模块采用低功耗设计，直接从控制回路取电，不需要额外供电线路，显示内容可通过面板按键切换，可分别显示当前运行频率、输出电流、故障记录等信息，满足不同实训项目的参数观测需求。在实际教学应用中，这套装置可支撑从基础元件认知、接线练习，到复杂控制逻辑调试、故障排查的全流程实训环节，相比分散摆放的元件实训台，集成式的箱式结构可大幅降低实训课前的准备时间，课后收纳也不需要逐个清点元件，能有效提升实训课程的开展效率。
