扭转式异形拉伸弹簧结构设计

　　做机械结构设计这么多年，弹簧这类弹性元件看着简单，真要匹配工况选对结构、做准建模细节，往往直接决定整套机构的动作可靠性。这次的异形弹簧结构，不是常规的等距圆柱拉伸簧，是结合了扭转臂与挂钩结构的复合弹性件，最初接触这类结构是在做小型园林修枝剪的复位机构时，当时常规圆柱拉簧要么安装空间卡不上，要么复位力矩的方向不对，调了三次参数才把结构定下来。

　　先从实际应用场景说，这类带异形臂的弹簧，常用在需要同时提供拉伸复位力与小角度扭转力矩的紧凑机构里，除了园林工具的扳机复位，还有小型电器的按键回弹、自行车变速机构的张紧、渔具线轮的阻尼复位、小型医疗器械的操作手柄回位这些场景，这些场景的共性是安装空间局促，不允许布置多组弹簧分别实现拉伸与扭转功能，需要单个弹性件同时兼顾两个方向的力输出，同时挂钩与臂的结构要直接卡接在机构的预设安装位上，不需要额外做连接固定件，减少装配工序与整体重量。

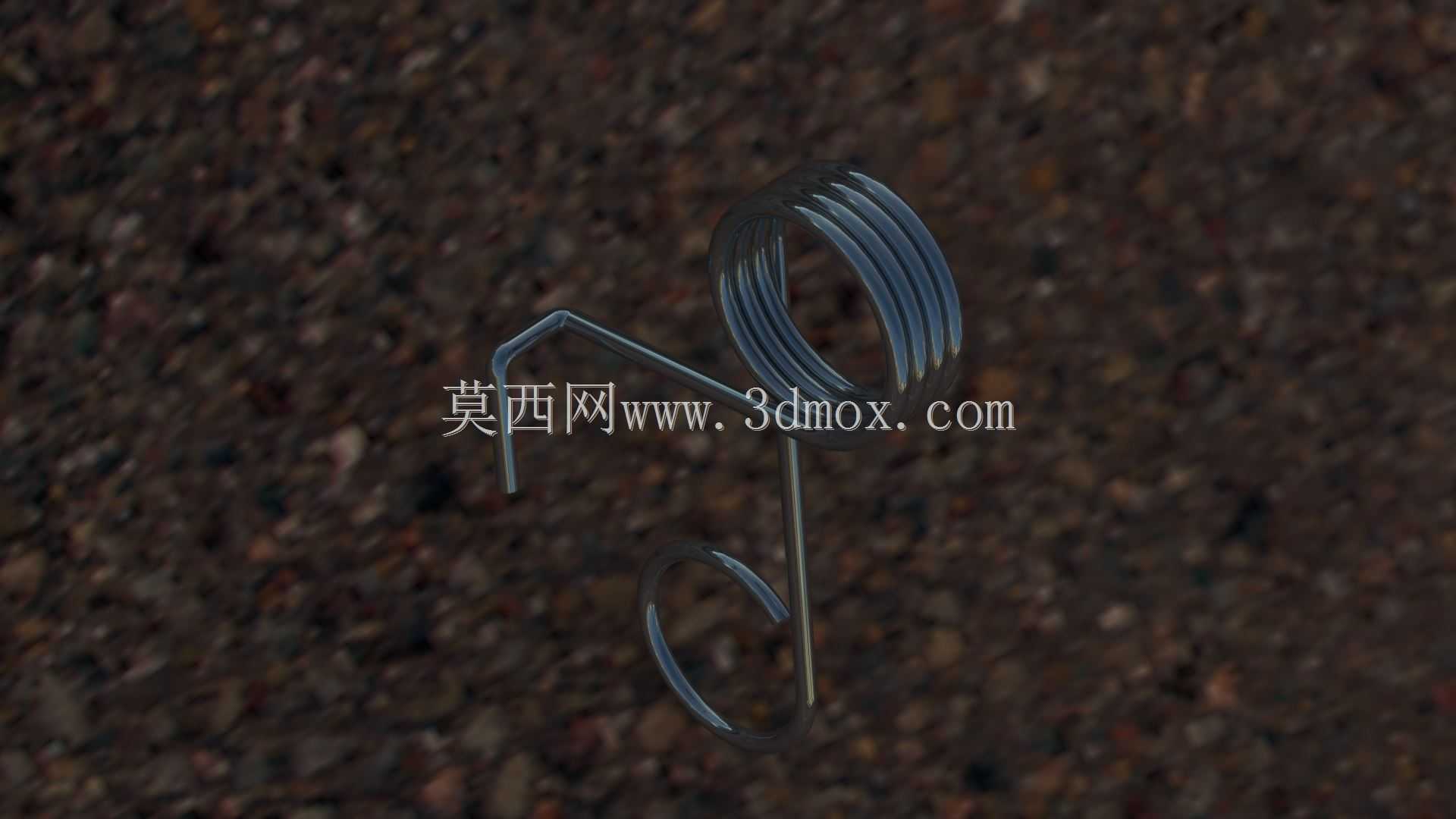

　　从功能特性上看，这款弹簧的螺旋段是核心的弹性储能部分，采用多圈密绕结构，在承受轴向拉力时能提供稳定的线性复位力，同时伸出的两个异形臂，一个做直角弯折形成支撑臂，另一个做圆弧弯钩形成挂接端，当两个安装端产生相对角度偏转时，螺旋段同时承受扭转载荷，能输出垂直于弹簧轴线的复位力矩。和常规拉簧比，它不需要额外加装导向杆，自身的异形臂就起到了安装定位的作用，避免弹簧受拉时出现侧向歪斜、卡滞的问题；和常规扭簧比，它的挂接端能承受更大的轴向拉力，不会因为轴向窜动导致扭簧的支臂脱出安装槽。

　　设计这类弹簧的时候，首先要确认的是安装边界的硬尺寸，不能上来就算弹力参数。首先要测准两个安装点位的静态相对位置：也就是机构处于未受力的初始状态时，两个挂接点的中心距、相对偏转角度，还有安装位允许弹簧螺旋段通过的最大径向空间，螺旋段的外径必须比这个空间小1到2毫米，预留出弹簧受力变形时的径向膨胀量，不然弹簧受压或者受扭的时候外径胀大，会蹭到周边的结构件，轻则磨损弹簧表面镀层，重则卡滞导致机构动作失效。然后是两个伸出臂的长度与弯折角度，支撑臂的直角弯折处要做圆角过渡，不能直接折成直角，不然弯折处的应力集中系数会陡增，反复受力几次就会从弯折处断裂；弯钩部分的圆弧直径要和安装位的挂接销轴直径匹配，一般弯钩内径比销轴大0.3到0.5毫米，既要保证拆装方便，又不能间隙太大导致弹簧工作时出现窜动异响。

　　建模的时候要注意螺旋线的生成参数，不能直接用等螺距螺旋线从头拉到尾，两端的支撑圈要做并紧处理，也就是最靠近伸出臂的1到1.5圈螺距逐步减小到零，让端部的圈与圈贴合，这样弹簧在受拉的时候，应力不会集中在螺旋段与伸出臂的连接位置，能大幅提升疲劳寿命。伸出臂与螺旋段的衔接处要做相切过渡，不能出现硬接的折线，实际加工的时候，这个位置是卷簧机最后弯折成型的部位，如果建模时过渡不顺，加工出来的零件这里会有明显的加工应力集中，长期交变载荷下很容易出现断裂失效。另外要注意弹簧的旋向，这类同时受拉受扭的弹簧，旋向选择要匹配工作时的扭转方向：当工作时弹簧的扭转方向会让螺旋圈有旋紧趋势的时候，弹簧的实际刚度会比理论计算值偏大，反之则偏小，建模前要结合机构的动作方向选对旋向，避免做出来的弹簧弹力和设计值偏差过大。

　　实际选型匹配的时候，不能只看刚度参数，还要核对弹簧的工作行程：最大拉伸长度不能超过弹簧材料的许用伸长量，一般碳素弹簧钢丝的这类弹簧，最大工作行程下的变形量不能超过自由长度的40%，扭转角度不能超过单圈允许扭转角度的总合，不然弹簧会出现永久变形，失去复位能力。安装的时候要注意，两个挂接端的受力方向要尽量和弹簧的螺旋轴线共面，避免出现附加的侧向弯矩，不然弹簧很容易出现不规则变形，提前失效。这类异形弹簧因为结构不是标准件，建模的时候一定要把安装位的周边结构一起做干涉检查，模拟整个工作行程里弹簧的变形路径，确认在整个动作过程中，弹簧的任何部位都不会和周边的壳体、销轴、其他运动件发生剐蹭，很多新手设计的时候只看静态位置的干涉，忽略弹簧变形后的位置变化，装上去之后一动作就蹭到外壳，不得不返工修模。

　　从材料选择的角度，这类弹簧一般用碳素弹簧钢丝或者65Mn钢丝做就足够应对多数常规工况，如果是用在有腐蚀环境的户外设备或者渔具上，要换用304不锈钢丝，虽然刚度会稍低一点，但是耐腐蚀性能好，不会因为生锈导致弹力下降或者卡滞。表面处理的话，常规工况做发黑处理或者电泳就可以，有外观要求的可以做镀锌或者喷塑，但是要注意镀层厚度不能太厚，不然会导致弯钩部分的内径变小，装不上销轴，螺旋段的镀层太厚也会影响圈与圈之间的活动，导致弹簧刚度变大。
