带标识六棱块状工业零件结构设计

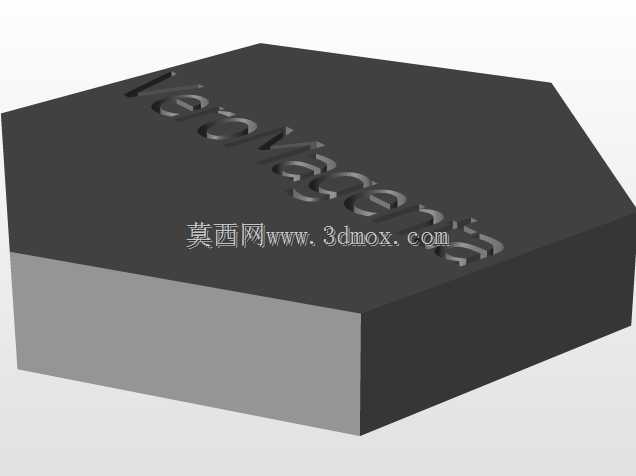

　　这类六棱块状带表面标识的构件，在工业装配场景中常作为定位基准块、工装承载垫块或是设备端的标识配重块使用，区别于常规圆柱形垫块，六棱的外形结构能够在安装时提供多个防转贴合面，无需额外加工防转销孔即可实现周向定位，在狭小的装配空间内可以减少额外定位结构的占用，适配多类工装夹具的装夹需求。从结构设计逻辑来看，该构件采用等厚六棱柱的主体构型，上下端面保持平行度公差要求，侧面六个棱面的平面度控制在装配贴合的允许范围内，表面的凹陷标识采用模压或是铣削加工成型，标识深度控制在不破坏构件整体结构强度的区间内，既能够满足生产过程中的零件溯源、批次区分的识别需求，也不会因为标识过深造成局部应力集中，影响构件的承压能力。在实际设备应用中，

　　这类构件常布置在自动化生产线的工位定位端，作为工件承载的基准垫块使用，六棱的外形可以适配不同角度的夹具夹紧动作，不管是侧面推紧还是端面压合，都能找到对应的平整贴合面，相比方形垫块，六棱结构在调整安装角度时拥有更多的可选方位，不需要将构件转动90度才能调整定位位置，小角度转动即可适配不同的工位布局需求。设计过程中需要重点关注构件的棱边倒角处理，所有外露棱边都做了小尺寸的倒角去毛刺处理，避免安装过程中划伤操作人员或是刮损配套装配的工件表面，上下端面的表面粗糙度根据实际承压需求做对应控制，作为承载垫块使用时，端面粗糙度需要满足摩擦系数要求，避免放置的工件出现滑移。从安装边界来看，这类六棱块的外接圆直径决定了其安装所需的最小平面空间，

　　厚度尺寸则需要匹配对应工位的高度差要求，安装时可以通过端面的沉头孔或是侧面的顶丝孔完成固定，部分无固定孔的款式可以直接通过过盈配合或是粘接的方式固定在工装基板上，表面的凹陷标识除了零件编号识别外，部分场景下还可以作为安装对位的参照标记，对齐基板上的刻度线即可快速完成安装位置的校准，不需要额外的测量工具反复调整位置。在材料选择上，这类构件根据使用场景的不同，可以选用金属材质满足高强度承压需求，也可以选用工程塑料材质满足轻量化、防划伤的使用需求，不同材质的构件在结构设计时的壁厚、标识深度参数会做对应调整，金属材质的标识深度可以适当加深，塑料材质的标识深度则需要控制在壁厚的十分之一以内，避免注塑成型时出现表面缩痕影响平面度。

　　在装配验证环节，这类六棱块需要重点检测六个棱面与上下端面的垂直度，保证安装后侧面与夹具的推紧面能够完全贴合，不会出现局部接触造成的夹紧力不足问题，表面标识的清晰度也需要满足生产现场的识别要求，即使在有少量切削液、灰尘附着的情况下，也能够快速辨认标识内容，避免零件错装。
