PolyJet3D打印机配套单铰链结构设计

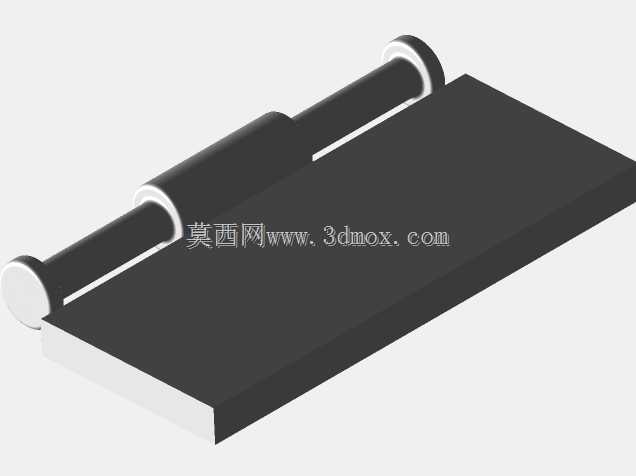

　　在桌面级PolyJet光固化3D打印设备的日常运维与功能拓展场景中，这类配套单铰链结构主要用于设备侧盖、维护舱门、可拆卸打印平台支架的活动连接，替代传统采购的标准金属合页，能够完全匹配设备自身的打印成型精度，无需额外二次加工即可直接装配使用。设计初期首先要考虑PolyJet工艺的成型特性，哑光打印的成型面层厚控制在0.02mm级别，因此铰链的转轴配合间隙不能照搬机加工金属件的公差带，单边预留0.15mm的活动间隙即可，既不会因为间隙过小出现打印后转轴抱死，也不会因为间隙过大导致连接松垮、舱门闭合错位。

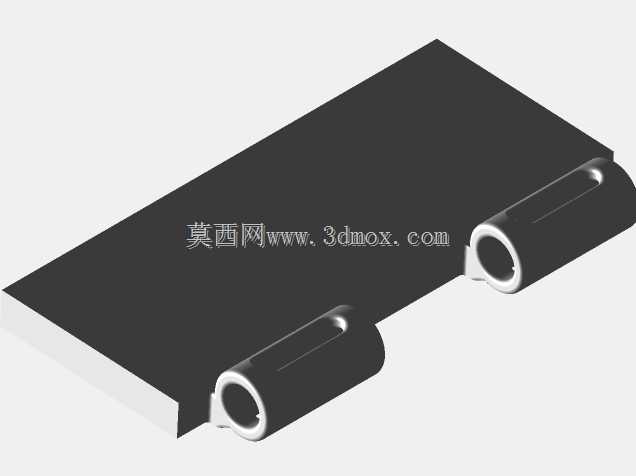

　　从功能特性来看，这款铰链特意在转轴侧边设计了用于移除支撑的插槽结构，这是针对PolyJet打印过程中必须添加水溶性支撑材料的特性做的适配——打印完成后不需要撬动整个铰链结构，只需要将扁平撬棒插入预留的插槽内，就能顺着转轴的轴向逐步剥离支撑材料，不会刮伤铰链的哑光外观面，也不会因为受力不均导致薄壁的页片部分出现断裂。铰链的两个页片采用等厚设计，厚度统一为3mm，既保证了安装后的结构强度，能够承受1.2kg以内的舱门垂直载荷，也不会因为壁厚过大增加不必要的打印耗时与材料消耗。

　　安装边界方面，单页片上预留的两个沉头安装孔中心距为22mm，沉头深度1.6mm，适配M3规格的平头螺丝，安装后螺丝头完全沉入页片表面，不会突出刮碰周边的走线或者打印工件。转轴的总长度为38mm，转轴直径6mm，装配后两个页片的开合角度可以达到0-165度，完全满足设备维护舱门全开时的操作空间需求，不会出现角度受限导致维护操作受阻的问题。页片的边缘全部做了R0.5mm的圆角处理，一方面是避免3D打印过程中尖角位置出现应力集中导致的翘边，另一方面也能防止装配和日常维护时锋利的边角划伤操作人员。

　　实际应用中，这类随设备打印的定制铰链不需要额外开模或者采购标准件，当设备原有舱门铰链出现损坏时，可以直接调用模型快速打印替换，大幅缩短设备的停机维护时间。设计时还特意将转轴的配合面做了微纹理处理，哑光打印后配合面的粗糙度能够控制在Ra1.6左右，开合时带有适度的阻尼感，舱门开启到任意角度都能保持稳定，不会出现自由滑落的情况。插槽的位置设置在转轴与页片的衔接处，宽度为2mm，深度刚好延伸到支撑材料的填充区域，剥离支撑时的受力点直接作用在支撑与实体的结合面上，不需要反复撬动就能完整去除所有支撑残留，处理完成后转轴转动顺滑，没有卡顿感。

　　从结构强度验证的角度来看，页片与转轴的衔接位置做了1mm的圆角过渡，避免直角位置的应力集中，经过1000次开合循环测试后，衔接位置没有出现裂纹或者形变，完全满足设备日常使用的寿命要求。整体结构没有复杂的倒扣或者悬空结构，打印时只需要在转轴的配合间隙处添加少量支撑即可，不需要做拆分打印，一次成型就能完成整个铰链的制作，打印完成后只需要去除支撑、简单清理配合面的残留材料就能直接装配，后续维护更换的成本极低，也能根据不同设备的舱门尺寸快速调整页片的长度、安装孔的位置，适配不同型号的PolyJet打印设备改造需求。
