角轴承正弦式老虎钳下巴夹持结构

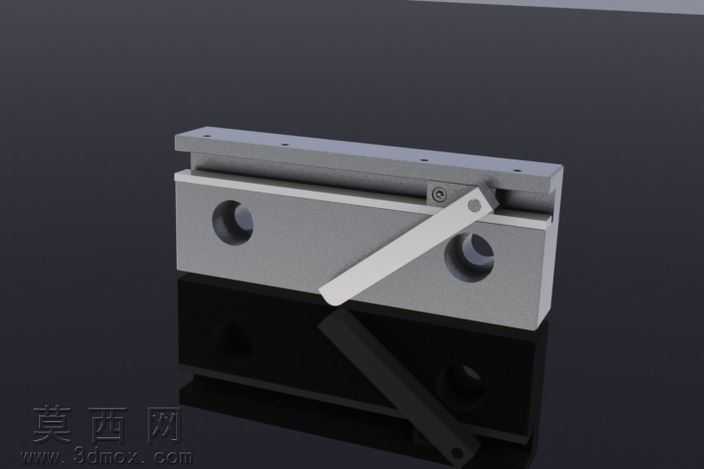

本作品为机加工场景下使用的正弦式虎钳活动钳口（即俗称的虎钳下巴）三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸公差逻辑，所有配合面均预留了实际生产所需的装配间隙，可直接导出工程图用于生产加工。模型整体采用分层式结构设计，从上至下分别为活动夹持压块、中间主体基座、底部角度调节支撑座三个核心部分，各部分之间通过精密销孔实现定位连接，其中角轴承安装位设置在主体基座的两侧通孔位置，用于降低钳口角度调节时的转动摩擦阻力，提升角度调节的顺滑度与重复定位精度。渲染阶段采用金属哑光材质模拟实际45号钢调质处理后的表面质感，对夹持工作面做了细微的磨砂纹理处理，还原实际工装夹具使用后的表面磨损质感，对调节手柄做了金属亮面倒角处理，突出零件的加工细节与装配层次。设计思路上，该结构核心依托正弦规的角度调节原理，通过在钳口下方设置不同高度的量块支撑，即可实现钳口夹持面的快速角度偏转，满足小尺寸工件在斜度加工时的快速装夹需求，无需额外制作专用角度工装，大幅提升单件小批量加工时的装夹效率。模型完整还原了角度锁紧机构的细节，侧面的拨动手柄可带动内部锁紧销实现角度调整后的快速锁止，避免加工过程中钳口出现角度偏移。建模过程中对所有棱边均做了符合实际加工要求的倒角处理，不存在建模过程中常见的零厚度面、破面等问题，所有装配关系均添加了符合实际运动逻辑的配合约束，可直接在软件中实现角度调节动作的运动仿真，验证结构的运动干涉情况，为后续的实物制作提供完整的三维数据支撑，适合机加工从业者、工装设计人员参考使用，可根据实际使用的虎钳规格调整对应尺寸参数，适配不同型号的机用虎钳改装需求。
