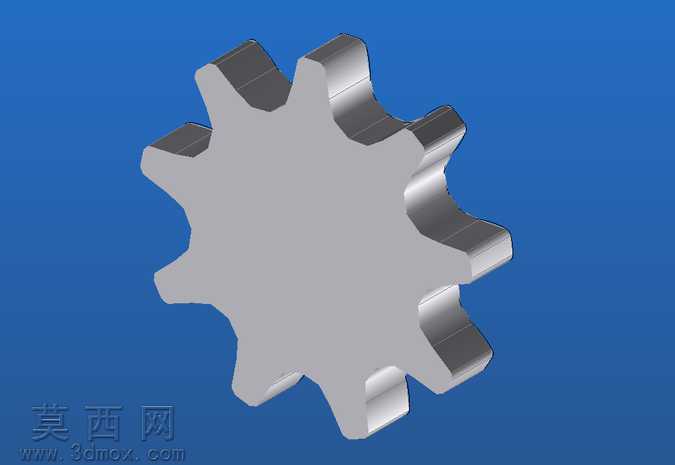

ANSI409标准九齿链轮三维结构设计

本作品为符合ANSI409标准的九齿链轮三维建模成果，建模过程严格遵循链传动啮合的几何规范，首先通过参数化草图绘制链轮的分度圆、齿顶圆与齿根圆基准，依据ANSI标准规定的齿廓参数逐一定义单个轮齿的轮廓曲线，保证齿面圆弧、齿槽间隙的尺寸完全匹配对应规格链条的啮合需求，避免传动过程中出现卡链、跳齿的问题。建模时采用阵列特征完成九个轮齿的均匀排布，严格控制轮齿间的角度公差，保证每一个齿的位置精度满足传动动平衡要求，主体结构采用实体拉伸生成基础轮毂，预留了可自定义编辑的安装孔位拓展区域，使用者可根据实际装配需求添加不同规格的轴孔、键槽或者集线结构，无需重新调整齿形部分的参数。模型的材质配置选用常规工业链轮常用的45号钢质感，渲染时突出金属加工后的哑光金属光泽，对齿面的棱边做了符合实际机加工效果的微小倒角处理，还原真实链轮零件的加工工艺特征，没有出现尖锐直角等不符合实际生产的结构。整体结构设计兼顾了标准件的通用性与定制化修改的便利性，齿形部分的参数完全锁定符合标准规范，轮毂部分的特征做了可编辑化处理，既能够直接用于链传动系统的装配模拟、运动仿真，验证传动过程中链条与轮齿的啮合轨迹、传动比准确性，也可以作为非标链轮设计的基础模板，通过修改齿数、节距参数快速衍生不同规格的链轮模型，大幅提升同类型传动零件的设计效率。模型的结构细节充分考虑了实际加工的工艺可行性，所有转角处都预留了合理的退刀空间，轮毂厚度、齿根厚度都经过强度校核，能够满足常规工况下的传动载荷要求，可直接用于机械设计教学演示、链传动方案选型展示、非标设备传动结构的虚拟装配等场景。
