可配置燕尾槽吻合虎钳下巴结构设计

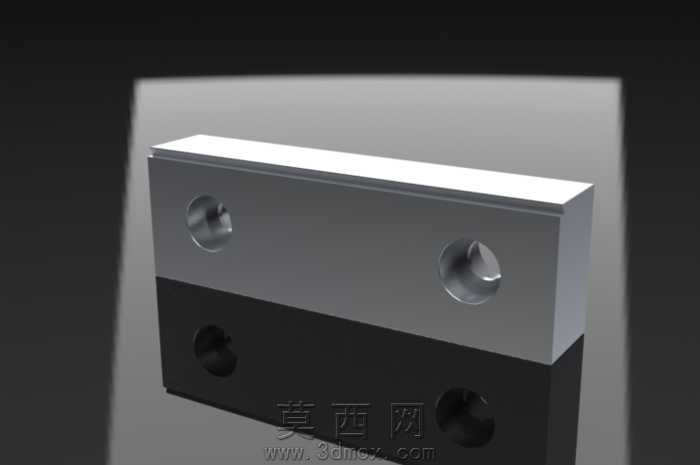

本模型为虎钳配套的吻合下巴结构，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的可配置性，使用者可根据实际夹持需求调整下巴的整体长度，同时可自定义燕尾槽的切割角度，适配不同规格的虎钳主体安装需求。模型整体采用分层式结构设计，上下两部分通过精密配合的贴合面实现稳定衔接，上部为亮面金属质感的安装基准块，设置两个沉头安装孔用于和虎钳活动端完成固定连接，孔位深度与孔径经过参数化约束，可匹配标准规格的内六角紧固螺丝，保证安装后螺丝头部完全沉入孔内，不会突出基准面影响工件夹持的平整度。下部为深色的夹持接触块，对应设置两个螺纹安装孔，与上部基准块的沉孔位置完全同轴，装配时可通过紧固件将上下两部分牢牢锁合，避免夹持作业时出现结构错位。建模阶段对燕尾槽的配合公差进行了严谨的参数设定，保证下巴与虎钳主体的燕尾导轨实现顺滑无旷量的滑动配合，既可以沿导轨方向灵活调整位置，又能在锁止后保持极高的结构刚性，满足夹持作业的受力需求。渲染阶段针对金属材质的特性进行了精细化调整，上部基准块赋予抛光钢材材质，设置合适的反射粗糙度与环境光遮蔽参数，还原金属加工后的亮面质感；下部接触块赋予发黑处理的钢材材质，适当降低反射率，增加细微的表面磨砂纹理，模拟实际工装部件经过表面处理后的真实质感。设计思路上参考了可逆式虎钳下巴的结构特点，在保证结构强度的前提下尽可能简化零件造型，减少不必要的冗余结构，所有棱边均设置了合理的工艺倒角，既避免应力集中提升零件的结构耐用性，也符合实际机械加工的工艺要求，模型完成后经过干涉检查，所有装配位置均无干涉问题，可直接用于工程出图、3D打印制作或者虚拟装配仿真使用，能够为机床夹持类工装的设计提供可靠的参考依据。
