机加工装夹用90度直角靠板

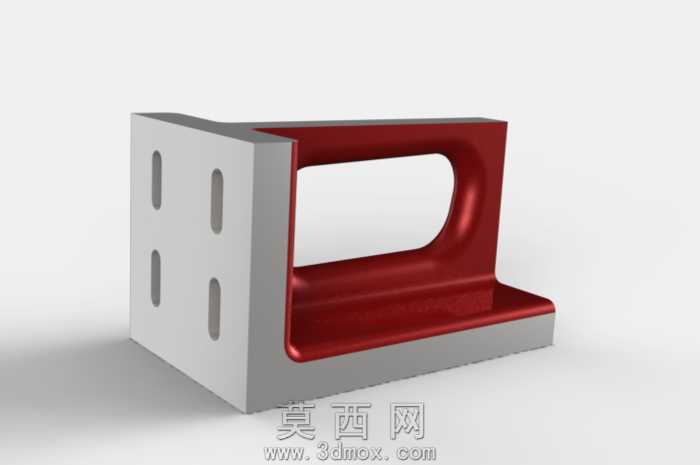

本作品为机加工场景常用的90度直角定位工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械工装的设计规范，优先保证基准面的形位公差要求，两个互相垂直的安装基准面设置了严格的垂直约束，平面度公差控制在工装设计的常规合理范围内，确保后续使用时的定位精度。模型结构分为L型基体与握持加强结构两部分，垂直基准面上均匀开设四个长圆形安装槽孔，槽孔的尺寸与间距按照通用工装的装夹需求设计，可适配不同规格的螺栓锁紧，方便在机床工作台、检验平台上快速调整安装位置，满足不同尺寸工件的定位装夹需求。中间的镂空握持结构采用圆弧过渡设计，建模时对所有转角处做了圆角处理，既减轻了工装整体重量，方便操作人员拿取挪动，又通过框型加强结构提升了整体刚性，避免工装在长期装夹受力后出现变形，保证直角精度的长期稳定性。材质渲染阶段，将L型基准基体部分设置为铸铁材质效果，还原这类工装常用的灰铸铁材料质感，表面做亚光喷砂处理的视觉效果，握持部分采用红棕色烤漆金属材质，和基体部分形成清晰的视觉区分，同时还原工业工装表面喷涂防锈漆的真实外观。设计思路上，这款直角板主要用于铣削、磨削、检测工序中的工件直角定位，可作为辅助基准完成工件的垂直面找正，避免每次装夹都反复打表找正直角，大幅提升装夹效率；建模时特意将所有棱边做了小倒角处理，避免使用过程中锋利边缘划伤操作人员，安装槽孔的边缘做了沉头设计预留空间，可让锁紧螺栓的头部完全沉入槽内，不会突出基准面影响工件的贴合定位。整体模型的结构完全贴合实际生产中的工装使用需求，没有冗余的设计结构，每个特征都服务于装夹定位、刚性提升、使用便捷性的核心功能，可直接用于工装设计参考、3D装配场景搭建以及机加工工艺模拟使用。
