BF20设备Y轴柔性叶片防护结构

　　在小型精密加工设备的日常运维中，运动轴的防护结构往往是容易被忽略却直接影响设备使用寿命的关键部件，BF20系列及其同结构克隆机型的Y轴后防护，长期处于切削液飞溅、金属碎屑散落的工况区域，传统的刚性金属护板在Y轴频繁往复进给的过程中，很容易因为安装间隙偏差、碎屑卡滞出现刮蹭导轨面、运行异响的问题，甚至会因为硬接触磕碰导致护板变形翘起，失去对导轨副、丝杠副的密封防护作用。

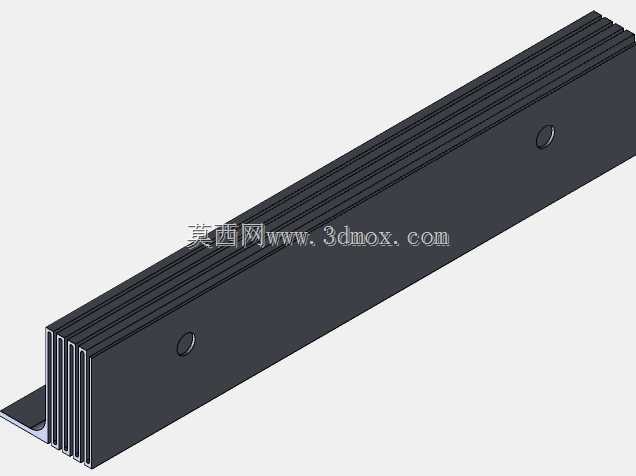

　　本次设计的叶片式Y轴防护结构，采用分层叠片的结构形式，整体为L型安装布局，垂直段贴合Y轴滑座的侧安装面，水平段延伸覆盖导轨与丝杠的上方间隙，叠片之间预留均匀的活动间隙，能够跟随Y轴的全行程进给实现顺畅的伸缩叠合，不会因为滑座的快速移动出现卡滞、拉扯的问题。叠片主体采用层叠式薄型结构设计，每片防护板的边缘做了圆弧过渡处理，避免伸缩过程中相邻叠片出现硬摩擦磨损，安装面上预留的两个沉头固定孔，完全匹配BF20机型Y轴滑座的原有安装孔位，不需要对设备本体做任何二次打孔、打磨改造，直接替换原有老化损坏的护板即可完成装配，安装边界完全适配原厂的安装空间，不会和周边的行程开关、润滑管路、拖链等部件产生运动干涉。

　　考虑到Y轴后防护区域靠近加工工位，除了需要阻挡金属碎屑、切削液进入传动副内部，还需要适配设备运行过程中产生的小幅振动与温度变化，该防护结构的叠片部分可采用柔性PLA材料通过3D打印制作，在185摄氏度的打印温度下成型的柔性PLA部件，具备适中的韧性与抗形变能力，既能够保持叠片结构的形态稳定性，不会因为长期的伸缩往复出现永久弯折变形，又能在意外受到碎屑撞击、工具磕碰的时候产生小幅弹性形变卸力，不会像刚性金属护板那样一旦受撞就出现弯折翘边，大幅降低了护板损坏后碎屑进入导轨导致导轨拉伤、丝杠进屑磨损的故障概率。

　　从实际应用场景来看，这类叠片式叶片防护除了适配BF20系列的小型铣床、雕刻类设备，也可以根据同类型小型加工设备的Y轴安装尺寸调整叠片数量、整体长度，拓展应用到其他行程相近的小型精密加工设备上。设计过程中没有采用复杂的卡扣、铰接结构，叠片之间依靠层叠的搭接面实现密封，相邻叠片的搭接宽度经过反复校核，即使在Y轴运行到最大行程位置，叠片完全展开的状态下，搭接位置依然保留足够的重叠宽度，不会出现防护缺口让碎屑、切削液漏入下方的传动区域；当Y轴运行到最小行程位置，叠片完全收拢时，每片叠片都能整齐叠合在安装座端，不会出现叠片错位、弹出的问题。

　　安装时只需要将防护结构的L型基准面贴紧Y轴滑座的安装基准面，对准两个预留的沉头孔位，用对应规格的沉头螺丝拧紧即可，不需要额外调整安装间隙，因为叠片本身的柔性特质，即使安装面存在小幅的平面度误差，也能通过叠片的微量形变自适应贴合，不会出现装配后运行卡滞的问题。日常运维过程中，这类柔性叠片防护的清理也比传统的风琴罩更方便，附着在表面的金属碎屑、切削液残留只需要用压缩空气吹扫或者毛刷轻扫即可清理干净，不会像织物材质的风琴罩那样容易嵌留细小碎屑，长期使用后出现破损漏屑的问题。

　　从结构可靠性角度出发，叠片的厚度经过选型验证，在保证足够结构强度阻挡高速飞溅的金属碎屑的前提下，尽可能做薄处理，减少叠片收拢后的整体占用空间，避免因为防护结构本身的体积过大挤占Y轴的有效加工行程。安装孔的位置设计在防护结构的固定端，距离叠片活动区域有足够的安全距离，固定螺丝拧紧后螺丝头完全沉入沉孔内，不会突出安装面刮蹭相邻的叠片，也不会和滑座上的其他部件产生干涉。整个防护结构没有易损的铰接销轴、连接卡扣等小部件，长期往复运行过程中不会出现小部件脱落掉入设备内部的风险，相比传统的多节铰接式金属护板，结构更简洁，故障点更少，维护成本更低，尤其适合小型加工设备的日常改造替换使用，能够在不改动设备原有结构的前提下，有效提升Y轴传动区域的防护能力，减少传动副因为进屑导致的异常磨损，延长设备的维护周期与使用寿命。
