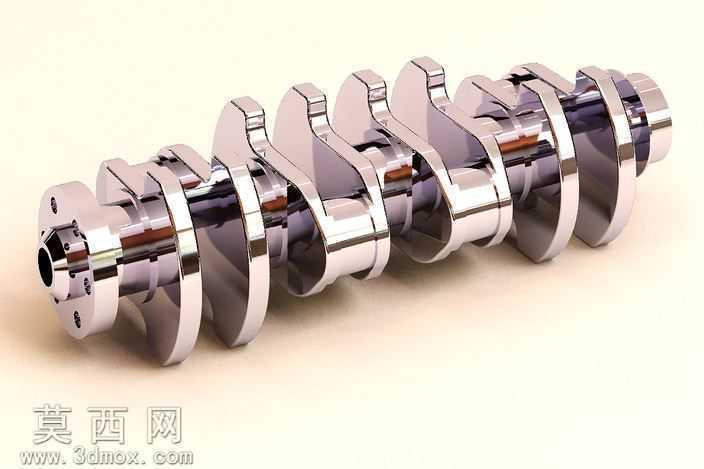

直列多缸内燃机曲轴高精度三维建模作品

本作品为直列多缸内燃机配套曲轴的高精度三维建模成果，建模过程以实际内燃机曲轴的工作原理与结构逻辑为核心依据，首先梳理曲轴整体的动力传递路径，从前端动力输出轴段开始，依次定位各主轴颈、曲柄销、曲柄臂的相对位置，严格按照直列机型的点火间隔角确定各曲拐的空间偏转角度，确保各缸做功行程的相位差符合内燃机运行的动力学要求。建模阶段采用参数化草图驱动特征的方式构建基础实体，先绘制主轴颈与曲柄销的同轴度基准轴，对每一段回转类轴颈采用旋转凸台特征生成基础轮廓，针对曲柄臂的异形过渡结构，通过多截面放样结合圆角过渡特征完成造型，重点优化曲柄臂与轴颈衔接处的过渡曲面曲率，避免应力集中区域的结构突变，还原实际曲轴锻造工艺下的圆滑过渡形态。材质与渲染环节，针对曲轴的合金钢锻造材质特性，调整金属材质的反射率、粗糙度参数，添加镀铬层的高反光镜面效果与金属基体的细微磨砂质感，通过环境光遮蔽效果凸显各轴颈油孔、定位端面、连接法兰的细节结构，渲染时采用柔和的侧方主光源搭配补光，清晰呈现曲轴整体的曲拐排列层次与金属表面的光泽质感。结构设计上完整还原曲轴的功能细节：前端轴段预留皮带轮、正时齿轮的安装定位轴肩与键槽结构，各主轴颈表面开设斜向润滑油道连通曲柄销，保障运转过程中摩擦副的润滑供给，后端集成飞轮连接法兰与油封轴颈，每一处结构特征都对应实际曲轴的装配与工作需求，整体模型尺寸比例严谨，曲面过渡顺滑，可直接用于内燃机结构教学、动力系统装配仿真、零部件力学性能分析等场景，完整复现了内燃机核心动力传递部件的结构特征与设计逻辑。
