1英寸14牙拖车轴用开槽锁紧螺母

　　做拖车底盘结构设计快十二年，经手的行走机构锁紧方案里，这类槽形螺母的应用频次比普通六角螺母高得多，尤其是拖挂类设备的主轴连接部位，普通锁紧垫圈的防松效果在持续颠簸工况下衰减极快，而开槽配合开口销的机械锁止结构，能在高频振动、交变载荷的长期作用下保持稳定的锁紧力矩，不会因为路面冲击出现螺纹副松脱的风险。这次建模的这款螺母适配1英寸规格、每英寸14牙的拖车轴螺纹，是美式拖挂底盘里的常用规格，不光用在小吨位拖挂房车的车轴轴端，小型货运拖板、农用拖斗的轮轴固定位也常能见到同规格的零件，甚至部分轻型工程机械的铰接转轴端，也会选用这类结构的螺母做轴向定位。

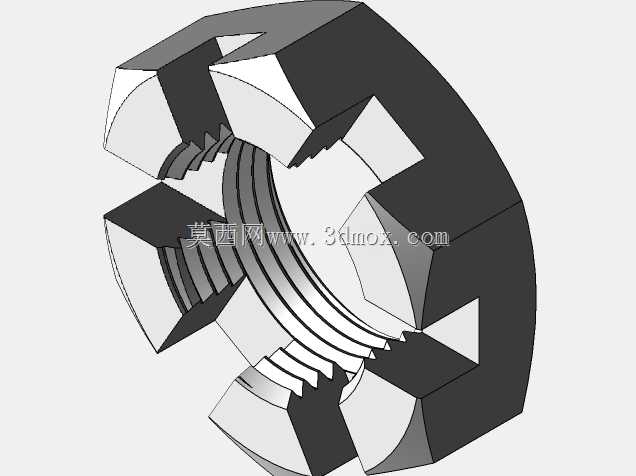

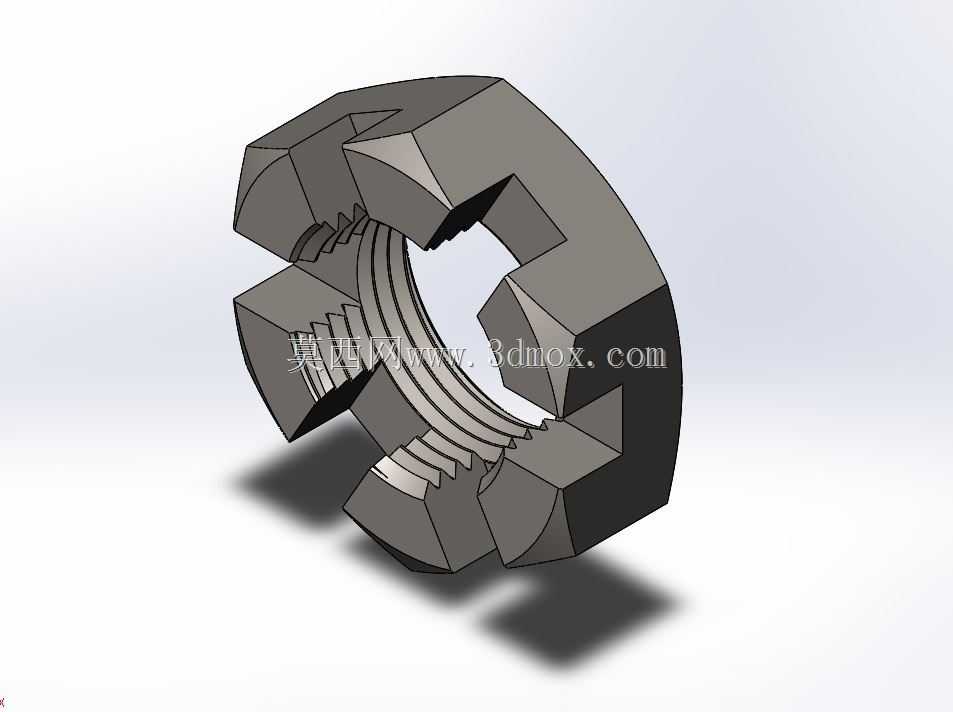

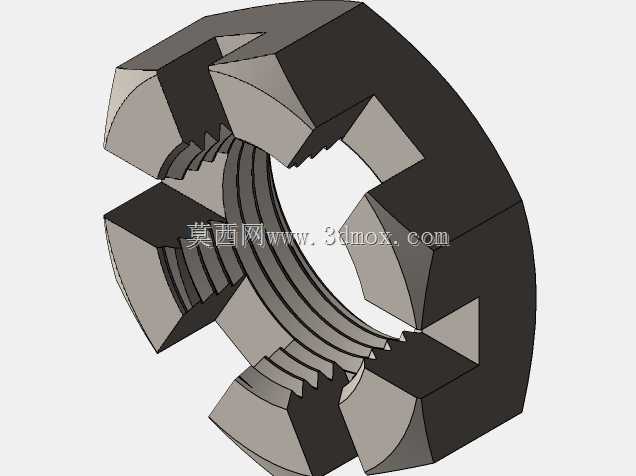

　　建模的时候最先要卡准的是螺纹边界，1-14tpi的统一螺纹牙型角是60度，牙距换算成公制大概是1.814mm，建模时不能直接拿普通公制螺纹的牙型去套，不然加工出来的零件和轴配的时候会出现滑牙、拧不到位的问题，螺纹小径、中径的公差要按2B级内螺纹的要求留量，毕竟这类紧固件是批量生产的标准件，建模时的公差预留直接影响后续出工程图、开模或者机加工的成品适配性。螺母的外形是六角基体加端面开槽的结构，六角对边、对角尺寸要匹配常用套筒的规格，不能随意改小对边尺寸，不然现场装配的时候普通套筒套不进去，还得定制专用工具，反而增加现场维护的难度。

　　端面的开槽位置是设计的核心，六个槽均匀分布在螺母的上端面，槽的宽度要适配对应规格的开口销，槽的深度不能太浅，不然开口销穿进去之后没法掰开锁止，也不能太深，不然会削弱螺母六角部分的结构强度，在打紧力矩达到额定值的时候出现槽根开裂的问题。我之前做过一批非标槽形螺母的失效分析，就是因为开槽深度超差，槽根位置没有做圆角过渡，在台架振动试验里做到三万次循环的时候就出现了裂纹，后来把槽根加了R0.5的圆角，调整了槽深到螺纹大径以上1.5mm的位置，再做试验就顺利通过了十万次的振动考核。

　　安装边界这块要提前留好操作空间，螺母拧紧之后，开槽的位置要对准轴端的径向销孔，这就要求螺母的厚度不能太厚，不然拧到额定锁紧力矩的时候，槽的位置刚好越过销孔，没法穿开口销，一般这类规格的螺母厚度控制在15mm左右，既能保证足够的螺纹啮合长度，承受轴端的轴向载荷，又能在拧紧后有足够的位置调整槽与销孔的对中度。实际装配的时候，是先把螺母拧到规定的预紧力矩，再往回倒很小的角度，让最近的槽对准轴上的销孔，穿入开口销之后把销的两个尾部分开掰弯，卡在螺母的侧端面和槽壁上，这样哪怕螺纹副因为长期受载出现微小的间隙，开口销也能机械卡住螺母，不让它跟转松脱。

　　很多刚入行的结构设计师选这类螺母的时候，容易只看螺纹规格，忽略开槽的位置和轴端销孔的匹配性，最后装配的时候才发现对不上孔，只能现场磨槽或者扩孔，反而破坏了零件的防腐层和结构强度。建模的时候除了螺母本身的结构，我一般会把配合的轴端、开口销、轮毂轴承的内圈位置都做个简化装配，检查各个零件的干涉情况：比如螺母拧紧后端面会不会顶到轴承内圈的密封盖，开槽位置会不会和轮毂的防尘罩干涉，开口销掰弯之后会不会刮到轮毂的旋转部件，这些细节在三维建模阶段排查清楚，后续出图加工、现场装配的时候就能少走很多弯路。

　　这类螺母的受力特点是既承受轮毂传递过来的径向载荷分力，又承受轴端的轴向锁紧力，尤其是拖车在过坑洼路面、紧急制动的时候，轴端的冲击载荷是静载荷的三到五倍，所以螺母的材质一般选用中碳钢调质处理，表面做镀锌或者达克罗防腐，毕竟拖车底盘长期暴露在户外，泥水、融雪盐都会腐蚀零件，建模的时候不用特意做表面涂层的结构，但在出工程图的时候要标注清楚表面处理要求和硬度范围，保证成品的力学性能符合工况要求。另外要注意的是，这类槽形螺母属于一次性锁止零件，每次拆卸维护轮毂轴承之后，都要更换新的开口销，不能重复使用旧的开口销，不然金属疲劳之后断裂，会失去锁止作用，这点在做装配说明的时候也要标注清楚，避免现场维护人员图省事重复用件留下安全隐患。
