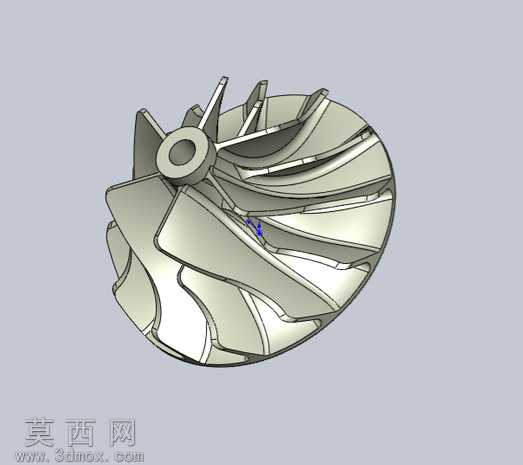

离心式叶轮转子三维结构设计作品

本作品为离心式叶轮转子的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定转子的核心安装基准——中心轴孔的尺寸与定位公差，再围绕中心轴孔逐片构建叶片与轮盘结构，保证整体结构的同轴度符合转动部件的设计要求。建模过程中，轮盘部分采用旋转凸台特征生成基础基体，对轮盘的外缘轮廓做了平滑的圆弧过渡处理，避免高速转动过程中出现应力集中的问题；中心轴孔位置设计了定位凸台结构，可与配套传动轴实现精准的周向与轴向定位，保证动力传输过程中的稳定性。叶片部分采用曲面放样与加厚特征结合的方式构建，每一片叶片都按照流体力学的流道走向设计了连续的空间扭曲曲面，叶片前缘做了薄化导圆处理，可降低流体进入流道时的冲击损耗，叶片尾缘与轮盘外缘平滑衔接，保证流体可以顺畅流出叶轮腔体；所有叶片采用圆周阵列特征完成排布，阵列过程严格控制每片叶片的角度公差，保证整体转子的动平衡性能，避免高速转动时出现偏心振动的问题。材质渲染阶段，为整体转子赋予了哑光金属材质，模拟铸铝合金或不锈钢的表面质感，对叶片的曲面边缘做了细微的高光处理，清晰呈现叶片的空间扭曲形态与流道的分布结构，通过环境光遮蔽效果凸显出叶片与轮盘衔接位置的圆角过渡细节，直观展现结构的工艺合理性。结构设计上，轮盘背面做了轻量化的减薄处理，在保证整体结构强度的前提下降低转子的整体重量，减少转动惯量，提升转子的动态响应速度；所有棱边位置都做了不同半径的圆角过渡处理，既可以消除加工过程中的应力集中隐患，也能降低流体在流道内的沿程阻力。整个建模过程完全遵循机械加工的工艺要求，所有特征参数均可编辑调整，可根据不同的流量、转速工况修改叶片数量、叶片扭曲角度、轮盘直径等核心参数，适配风机、水泵、涡轮增压器等不同流体机械的使用需求，模型的结构细节完整，可直接用于后续的工程分析、装配干涉检查以及加工工艺编制工作。
