冲压弯曲模组件结构三维设计作品

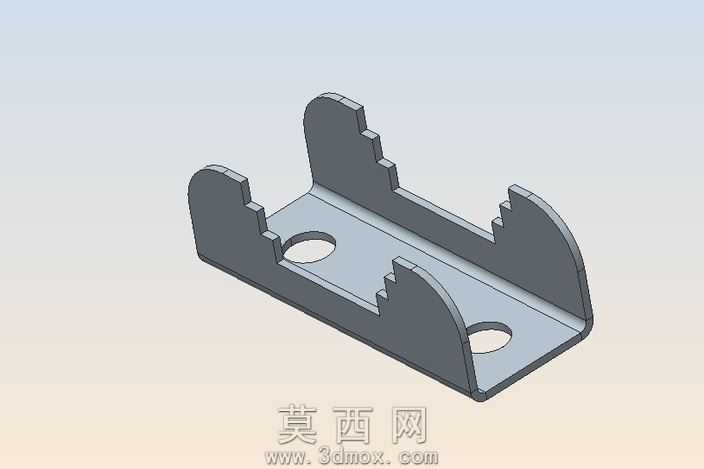

本作品为冲压加工场景使用的弯曲模组件三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循冲压模具设计的行业规范，从结构合理性、加工可行性、装配适配性多个维度完成模型搭建。模型整体采用一体化钣金类零件的建模逻辑，主体底座为带圆角过渡的平板结构，底座上对称开设两个圆形安装通孔，用于模具装配时的定位与锁紧，孔位尺寸与位置公差严格匹配弯曲模的装配基准要求，保证安装后组件的同轴度与位置精度。底座两侧向上延伸出对称的立臂结构，立臂内侧与底座采用圆弧过渡，避免应力集中导致的模具使用过程开裂问题，立臂边缘设计有阶梯状的卡槽结构，卡槽的每一级台阶尺寸都经过参数化校准，用于弯曲加工过程中对不同行程的料片进行定位、托料与成型导向，卡槽的棱边均做了微小的倒角处理，既避免加工过程中划伤料件，也能减少模具合模过程中的磕碰磨损。模型渲染阶段采用哑光合金钢材质，还原真实模具钢材的表面质感，通过环境光遮蔽效果突出结构的层次感，清晰展现立臂与底座的连接关系、卡槽的阶梯轮廓、安装孔的深度特征，所有结构的壁厚均匀一致，符合冲压模具零件的加工工艺要求，不存在薄壁过薄或者厚壁堆积的不合理结构。设计过程中优先考虑组件的实用性，两侧立臂的对称度公差控制在合理范围内，保证弯曲成型时料件两侧受力均匀，避免成型后工件出现角度偏差、回弹超差的问题，底座的平面度设计满足模具装配时的贴合要求，安装孔的沉头结构预留了紧固件的安装空间，不会出现螺栓突出底座平面影响装配的问题。整个模型的结构完全服务于弯曲冲压工序，既可以作为独立的模具零件用于整套弯曲模的装配设计，也可以作为冲压模具教学的典型案例，用于讲解弯曲模定位组件、成型组件的结构设计逻辑，帮助学习者理解冲压模具中支撑、定位、成型结构的配合关系，模型的所有特征均可编辑，支持后续根据实际加工需求调整卡槽尺寸、安装孔间距、立臂高度等参数，适配不同规格料件的弯曲加工需求。
