多关节弯折式信号传输机械臂结构

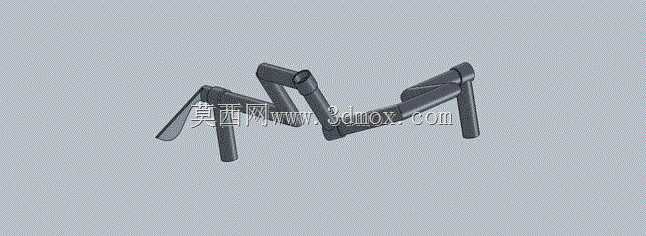

　　该结构的核心价值在于把信号或介质传输路径从固定直线约束中解放出来，在需要跨工位、跨姿态、跨设备边界的场景里更有工程意义。实际产线中，检测工位与执行工位往往不在同一轴线上，设备开合、夹具翻转、工件抬升都会改变两端相对位置，若采用刚性管路或固定走线，反复动作后容易在接头处形成应力集中，线缆护套磨损、气管弯折憋气、信号线拉扯断裂都是现场常见故障。这套多段弯折臂通过相邻臂节之间的回转副，允许整体在空间内形成折线姿态，既可以把端部检测元件送到狭窄的工件内侧，也能在设备复位时收拢到安全边界内，避免与周边料道、护栏、机械手末端发生干涉。从结构组成看，每一段臂体都承担双重作用：外部杆件提供抗弯刚度，内部空腔可容纳细径线缆或柔性气管，

　　相邻节段的连接部位保留转动间隙，使臂体在弯折时内部走线不会出现极小半径折弯。端部的柱状接口可直接安装接近开关、光电传感器或小型喷嘴，接口轴线与末节臂体保持一致，调整臂节角度即可改变检测方向，不需要额外增加复杂的旋转云台。靠近左端的片状延伸结构属于避让与导向段，在伸入型腔、机架缝隙或工装开口时，片状轮廓比圆杆更容易通过狭长空间，同时也能在接触工件时形成平缓的导向，降低硬碰撞对关节转轴的冲击。设计这类结构时，首先要确定的是工作包络与收拢包络两个边界。工作状态下，各臂节展开后的总长度决定最远送达距离，关节转角范围决定可达姿态；收拢状态下，臂节折叠后的外轮廓必须完全落在设备安装板的预留区域内，不能在设备门关闭、防护盖下落时产生挤压。

　　臂节截面尺寸不宜过大，否则进入狭窄空间会受限，也不能过薄，否则悬臂过长时末端会出现明显抖动，影响传感器触发精度或喷嘴对位精度。关节处的配合需要兼顾转动灵活性与位置保持能力，若完全松旷，臂体受自身重力会缓慢下坠；若预紧过大，现场调整姿态又十分费力。合理的做法是在转轴处设置耐磨衬套与适度阻尼，使调整后能够保持姿态，长期运行后衬套磨损仍可通过紧固件补偿间隙。安装基面通常选在工位旁的立板或型材支架上，根部连接段需要承受整个臂体和末端元件的偏载，因此固定孔位不能只靠单颗螺丝锁紧，至少采用两点或三点连接，把悬臂产生的弯矩分散到安装板上。若末端搭载的元件带线缆，线缆应从臂体内部逐段穿过，在每个关节处预留小幅松弛量，既不能拉得过紧，

　　也不能冗余过多导致活动时被关节夹住。在自动化检测线上，这类弯折臂可用于把光电开关送到工件侧面检测孔位是否加工到位；在装配工位，可把真空吸盘或吹气管伸到夹具内部完成小件取放与切屑吹扫；在实验装置中，也可作为传感器支架，在不改变主体台架的前提下灵活调整测点位置。它不追求高速重载，而强调小负载下的姿态可达性、走线整洁度和长期耐弯折能力。建模过程中需要重点核对相邻臂节在极限转角下是否互相碰撞，尤其是关节根部的圆角与臂体端面之间要留出足够间隙；末端接口的安装孔距、孔径要与所选传感器匹配，避免装配时才发现螺母无法放入；内部走线通道的转折处应做圆角过渡，防止锐边长期切割线缆外皮。整体结构没有复杂曲面，加工以常规铣削和钻孔为主，臂体可选铝合金做阳极氧化处理以减轻自重，关节转轴用不锈钢或碳钢淬火提升耐磨性能。对于需要频繁调整姿态的场合，可在关节侧面增加紧定螺钉，调整到位后直接锁死；对于需要随动的场合，则保留阻尼转动，让臂体在限定范围内跟随工件位置小幅偏移。
