工业管路系统用异形铸钢阀板结构

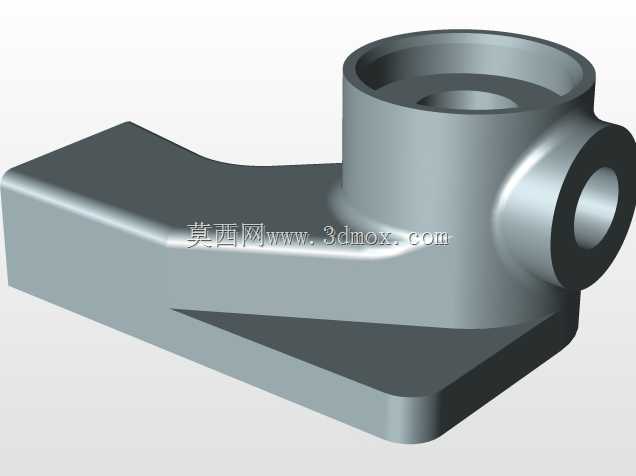

　　在流体输送管路的控制环节中，阀板作为截断或调节介质通断的核心承压构件，其结构合理性直接决定整套阀组的密封可靠性与动作流畅度。这款异形结构阀板，适配角式连接的管路布局场景，常见于化工介质输送、市政给排水、中小型液压动力站的支路控制阀组中，区别于常规平板式阀板的对称结构，该零件采用偏心式布局设计，主体延伸出的斜置支撑臂与中部的筒状安装座形成非对称受力结构，能够在阀杆带动做回转动作时，让密封面实现渐进式贴合，避免硬密封结构常见的启闭瞬间卡涩、密封面擦伤问题。从结构设计逻辑来看，中部的阶梯通孔是阀杆装配的核心定位基准，孔壁的公差带需要严格控制在H7精度区间，才能保证阀杆转动时的同轴度，避免长期往复动作出现偏磨导致的内漏；

　　侧部的凸台结构是密封副的安装定位面，其端面的平面度要求控制在0.02mm以内，装配密封垫片或堆焊密封层后，才能在闭合状态下实现均匀压紧，不会出现局部压应力不足导致的介质渗漏。底部的斜置支撑臂并非单纯的结构延伸，其轮廓是按照管路通流截面的流道形态做的仿形设计，当阀板处于全开位置时，支撑臂的弧面能够与阀体内腔流道顺滑衔接，减少介质流经时的局部涡流阻力，降低管路系统的压损，同时支撑臂的厚度经过受力仿真校核，在公称压力1.6MPa的工况下，能够承受介质正面冲击产生的弯曲应力，不会出现长期受冲蚀导致的结构变形。在安装边界层面，中部筒状结构的外径尺寸需要与阀体内腔的安装槽做间隙配合，单侧间隙控制在0.1-0.15mm，

　　既能够保证阀板转动时无卡滞，又能避免间隙过大导致的介质串流；侧部凸台的外圆尺寸与密封座的内孔尺寸匹配，装配时需要保证凸台端面与密封座端面的平行度误差不超过0.03mm，否则闭合时会出现单侧压紧力过大，另一侧密封失效的问题。零件的所有棱边都做了R2-R3的圆角过渡处理，一方面是消除铸造成型后的应力集中点，避免承压状态下出现应力开裂，另一方面是减少介质流经时的锐角冲蚀，延长零件在含颗粒杂质介质工况下的使用寿命。不同于常规对称阀板的加工工艺，这款偏心结构的阀板在做机加工时，需要先以支撑臂的底面做粗定位，加工出中部通孔的工艺基准，再以通孔为定位基准加工侧部密封凸台的端面与外圆，才能保证各形位公差满足装配要求，若基准选择错误，

　　很容易出现密封面偏心，导致阀组启闭扭矩过大、密封失效的问题。在实际工况适配中，这种结构的阀板多用于通径50-80mm的角式截止阀或节流阀，相比直通式阀板，其启闭行程更短，能够在狭小的安装空间内实现管路通断控制，尤其适合设备内部管路布局紧凑、没有足够直线安装空间的场景，比如小型液压动力单元的集成阀组、楼宇供水的支管控制阀位，都能看到这类异形阀板的应用。设计时还需要考虑零件的重量平衡，由于支撑臂偏向一侧，在中部筒座的对应侧做了局部加厚处理，让整个阀板的重心落在阀杆的轴线上，避免阀板在自重作用下出现自行转动，导致阀组出现误启闭的问题，这一细节在垂直安装的阀组中尤为重要，若重心偏移，长期使用后很容易出现阀位漂移，影响管路系统的控制精度。
