工业级NHP标准型电气隔离开关结构设计

　　在工业现场的配电回路设计里，这类隔离开关是末端设备检修、电源分段隔离的核心基础元件，常见于生产车间设备旁侧的壁挂安装位、小型设备的机身集成配电位、户外临时配电箱体的外露操作位，承担无负荷状态下分断电源、形成明显电气断开点的作用，避免检修过程中误送电带来的安全隐患，部分同规格产品还可配套实现不同供电相位的切换功能，适配多电压输入的工业设备调试需求。

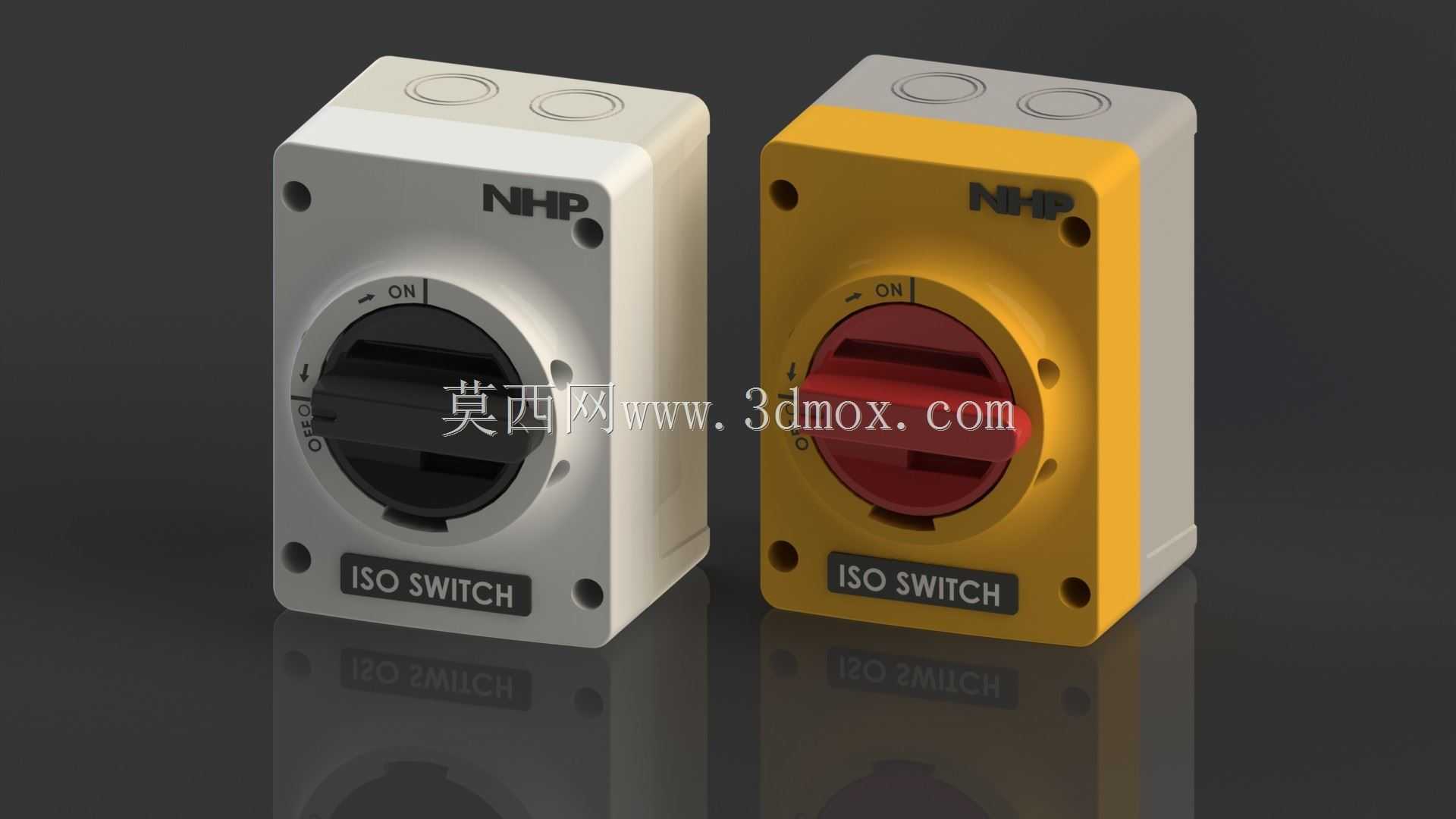

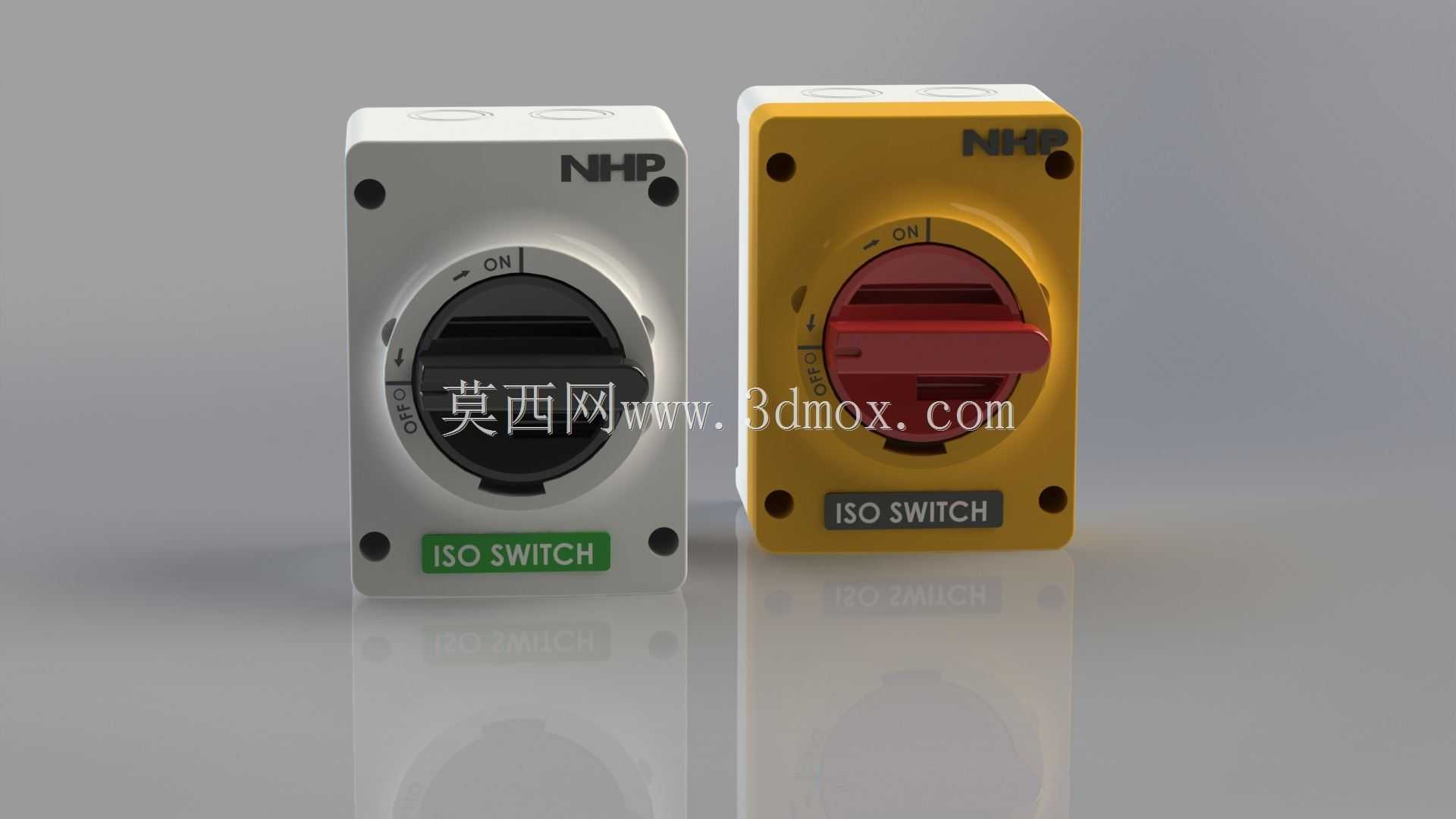

　　从实际使用的功能逻辑来看，这款隔离开关的操作手柄带有明确的ON/OFF档位标识，操作时的旋转行程带有清晰的档位阻尼反馈，操作人员无需额外查看指示即可通过手感确认开关的分合状态，手柄的操作力经过调校，既不会因为操作力过小导致受振动误分合，也不会因为操作力过大给现场操作带来阻碍。外壳采用两种配色的工程绝缘材质，浅灰色款多用于常规室内干燥工况，明黄色款多用于安全警示要求更高的检修回路、户外工况或者设备的主电源切断位，醒目的颜色可以快速提示操作人员该点位为电源分断点，紧急情况下可以快速定位操作。

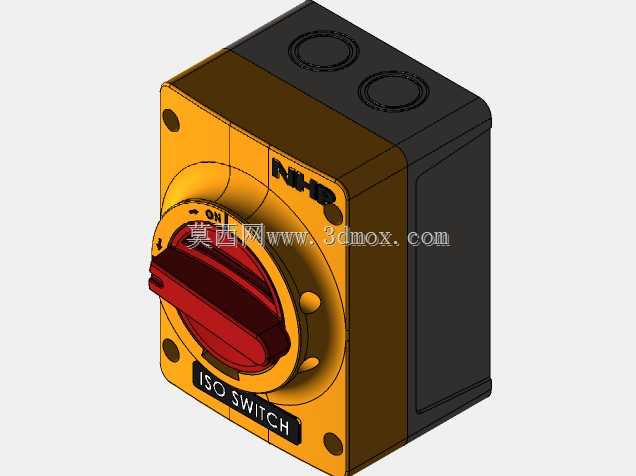

　　从结构设计的思路来看，整个开关采用方形外壳的对称布局，四个角点预留的沉头安装孔位，适配标准的面板开孔尺寸，不管是嵌入安装在设备柜体面板上，还是明装在配套的防水接线盒上，都可以通过四个固定点实现稳定安装，安装孔的沉头设计可以让固定螺丝的头部完全沉入外壳平面，不会突出表面勾挂现场的线缆或者操作人员的衣物。正面的操作手柄区域做了下沉式的防护台阶，既可以避免日常搬运、设备擦拭过程中误碰手柄导致开关状态改变，也可以在手柄和外壳之间预留足够的密封空间，配套密封圈即可实现户外使用的防水防尘要求。外壳正面下方的标识区域预留了标准化的标签位，可以直接粘贴通用的ISO SWITCH标识或者自定义的回路标识，不需要额外在外壳上打孔或者粘贴不规则的标签，保持外观规整的同时也方便后期运维识别。

　　关于安装边界的尺寸设计，这款开关的整体外轮廓为方正造型，厚度控制在适配常规薄型柜体的安装要求，背部的接线端子区域做了分层隔离，不同相位的接线位之间设置绝缘挡片，避免接线过程中铜线外露导致的相间短路风险，接线端子的螺丝规格适配常规的电工螺丝刀操作，不需要特殊工具即可完成接线作业。开关的旋转操作轴采用金属嵌件设计，和塑料外壳之间做了耐磨衬套结构，长期频繁操作也不会出现轴孔磨损导致的手柄松动问题，操作寿命可以满足工业现场常规的分合频次要求。两种配色的产品内部核心结构完全通用，仅外壳颜色存在区别，在做三维建模的时候可以通过配置化设计快速切换外观配色，不需要重复构建内部结构，提升设计选型的效率。

　　在三维建模的细节处理上，需要重点关注手柄旋转的行程干涉检查，确保手柄在0-90度旋转过程中不会和外壳的防护台阶、安装面板的开孔边缘产生碰撞，同时要还原档位定位的凹槽结构，模拟实际操作的阻尼反馈位置；外壳的分模线位置做了隐藏式设计，沿着外壳侧面的棱线分布，建模的时候要注意分模面的拔模角度设置，确保外壳零件可以顺利脱模；接线端子的位置要预留足够的接线操作空间，模拟实际接线时螺丝刀的操作角度，避免出现端子位置过于靠近外壳内壁导致无法拧紧螺丝的问题。对于需要做设备集成的设计人员来说，这款开关的安装孔位尺寸、面板开孔尺寸都遵循行业通用的配套标准，可以直接调用模型嵌入到自身的设备配电设计中，不需要反复核对安装尺寸，减少选型适配的工作量。
