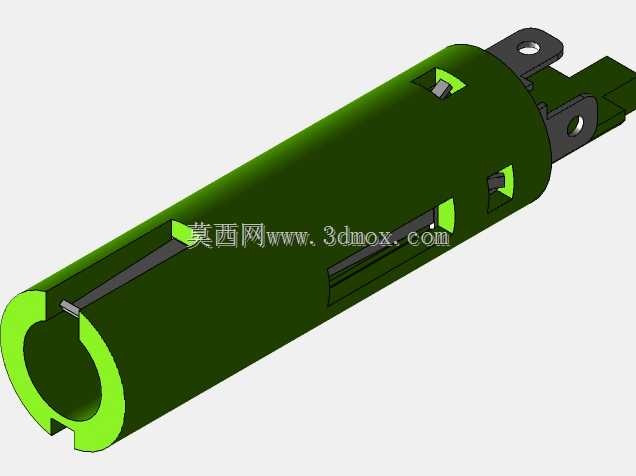

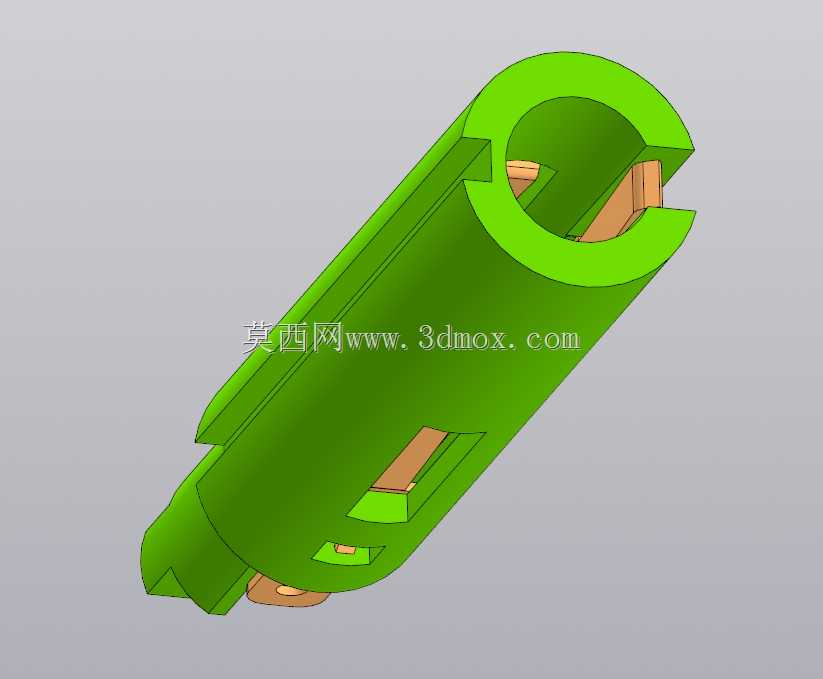

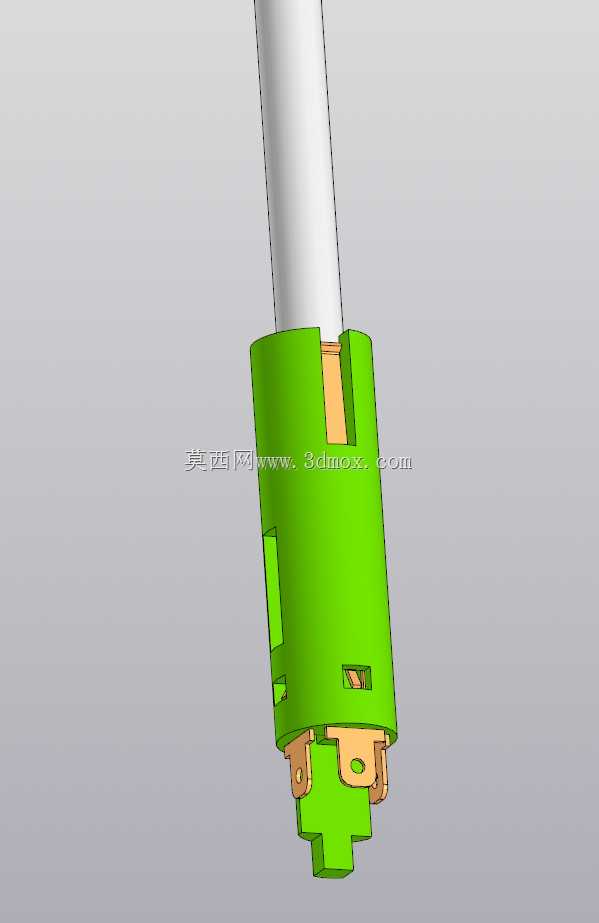

白光T12焊台配套焊嘴连接接头结构

　　在电子组装返修、线路板手工焊接、小批量电子试制的作业场景里，焊台的配套连接部件直接影响发热芯的固定精度与热传导效率，这款适配白光T12系列焊嘴的连接接头，是针对T12发热芯一体化结构设计的定位固定组件，日常作业中承担着焊嘴与手柄壳体的衔接、发热体定位、接线端防护的多重作用。

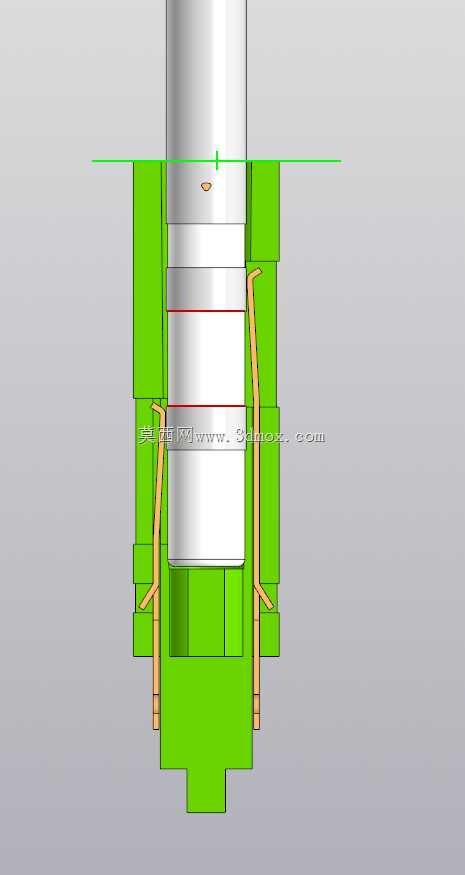

　　从实际使用的工况来看，手工焊接作业时操作人员需要频繁更换不同形制的焊嘴来适配不同焊盘尺寸，从尖嘴用于精密引脚焊接，到刀嘴应对大面积拖焊，再到弯嘴处理空间受限的焊点，连接接头需要在反复拆装的过程中保持稳定的夹持力，同时不能因为多次插拔导致发热芯外壁出现磨损，影响热传导的均匀性。设计时首先考虑的是安装边界的匹配性，接头上部的圆柱腔体需要和T12发热芯的金属外壁形成小间隙配合，间隙控制在0.02mm以内，既保证插拔顺畅，又能避免装配后出现径向晃动，防止焊接过程中焊嘴偏移导致焊点对位不准。下部的绿色绝缘基座采用耐高温工程塑料材质，能够耐受焊接作业时传导过来的持续高温，避免基座受热变形导致内部接线松脱，基座上预留的卡槽结构刚好和手柄内部的定位凸台契合，装配后可以限制接头的周向转动，防止操作人员转动焊嘴时带动内部接线扭转，造成引线断裂的故障。

　　结构设计上，接头下部的接线端预留了足够的走线空间，能够容纳T12发热芯的热电偶引线与供电引线，基座上的定位凸点可以将引线分隔开，避免引线之间出现摩擦破损，同时基座下端的卡扣结构可以和手柄的内壳卡合，不需要额外螺丝固定，拆装维护时只需要按压卡扣就可以取出整个接头组件，大幅降低日常维护的难度。外形尺寸方面，接头上部的圆柱段外径和标准T12手柄的内孔尺寸完全匹配，整体长度控制在合理范围内，不会因为接头过长导致手柄握持段重心前移，长时间焊接作业时增加操作人员的手部疲劳。接头的外壁做了细微的防滑纹路处理，在更换焊嘴需要临时拔出接头时，操作人员可以直接用手指捏住接头外壁施力，不需要借助额外工具，提升操作的便捷性。

　　从功能特性来看，这款连接接头除了基础的固定连接作用，还兼顾了隔热的作用，上部金属腔体和下部塑料基座之间的衔接处做了隔热槽设计，能够减少发热芯向手柄方向的热传导，避免手柄外壳温度过高影响握持舒适度。基座上预留的测温线走线槽可以让热电偶引线平直引出，避免引线弯折导致的测温信号偏差，保证焊台的温控精度稳定在允许范围内，不会因为引线走线问题出现温度跳变，影响焊接质量。在实际的装配验证中，这款接头经过上千次的焊嘴插拔测试后，夹持力依然能够保持在设计要求范围内，不会出现焊嘴松脱的情况，同时塑料基座经过长时间高温老化测试，没有出现变形、脆裂的问题，能够满足电子维修车间、电子组装生产线长时间高频次的使用需求。针对不同批次T12发热芯的尺寸公差，接头的内部腔体做了微小的倒角导入设计，即使发热芯外径存在上偏差，也能顺利插入腔体，不会出现装配卡滞的问题，适配市面上绝大多数兼容T12规格的发热芯与焊嘴组件，不需要针对不同厂家的配件做额外的结构修改，通用性较强。
